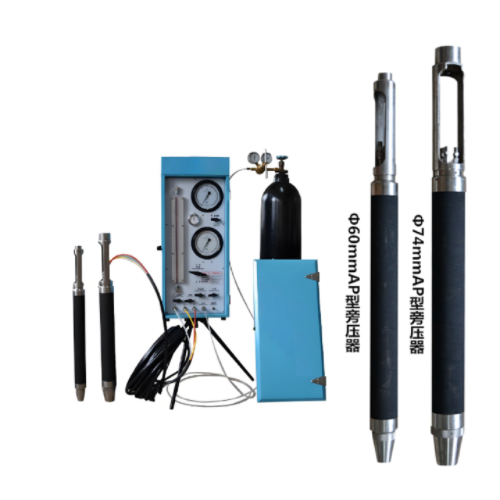

预钻式旁压仪
型号：HLD-PY-5
适用标准：
YS/T5224-2020 旁压试验规程
NB/T 35102-2017 水电工程钻孔土工原位测试规程
GB/T50480-2008 冶金工业岩土勘察原位测试规范
TB 10018-2018 铁路工程地质原位测试规程
GB/T50123—2019 土工试验*方法标准
JTG 3223-2021 公路工程地质原位测试规程
GB50021－2001 岩土工程勘察规范

预钻式旁压仪（中西器材） 型号:HLD-PY-5

特点：
1. 采用不耗气式调压阀，使加压的过程稳定，从而保证了试验数据的准确性。
2. 水路循*环系统设计，加快了旁压器的注水、回水过程，缩短了试验时间。
3. 旁压器采用三腔式结构,由一个测量中腔和两个保护腔组成。保护腔的作用在于延*长孔壁试验土层的长度；对测量腔膨胀时起到支撑，减少测量腔的端部影响，使测量腔对孔壁产生均匀的压力，从而将复杂的空间应变简化为近似的平面应变状态。且这种三腔式旁压器全长有均匀的压力，能较好地测量到中腔的实际压力，充水和去气的操作也比较简单。
4. 旁压器采用螺旋布缠绕加强防护外膜，适用的土层广，降低弹性膜的消耗，减少现场弹性膜的换次数
5. 导管采用定制3色多束管，内管由进口PA-11号纤维（抗高压材料）制作而成，外皮为聚氨酯，导管连接采用卡套密封圈式连接，安装简单且密封性好。

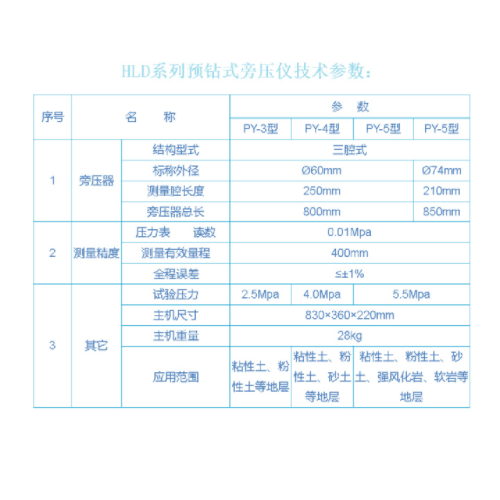

技术参数：

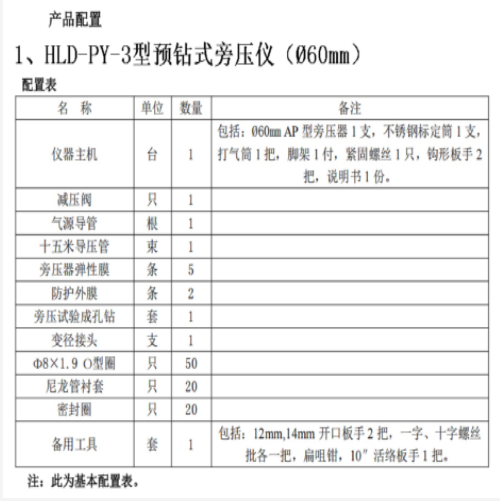

型号：HLD-PY-3
结构型式:三腔式
标称外径：?60mm
测量腔长度:250mm
旁压器总长:800mm
测量精度:
压力表读数:≥0.005Mpa
测量量程:400mm
全程误差:≤±1%
试验压力:≤2.5Mpa
主机尺寸:830×360×220mm
主机重量:28kg
应用范围:粘性土、粉性土等地层

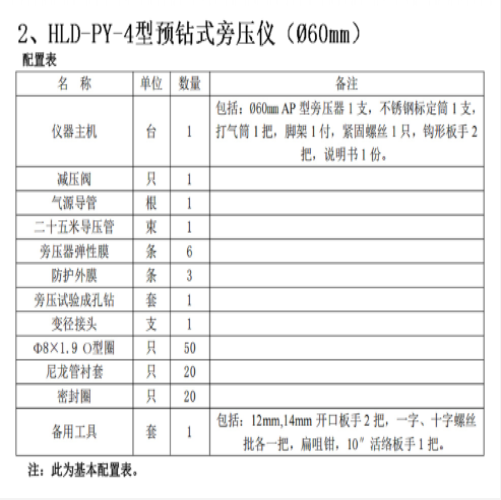

型号：HLD-PY-4
结构型式:三腔式
标称外径：?60mm
测量腔长度:250mm
旁压器总长:800mm
测量精度:
压力表读数:≥0.005Mpa
测量量程:400mm
全程误差:≤±1%
试验压力:≤4Mpa
主机尺寸:830×360×220mm
主机重量:28kg
应用范围:粘性土、粉性土、砂土等地层

预钻式旁压仪（中西器材） 型号:HLD-PY-5

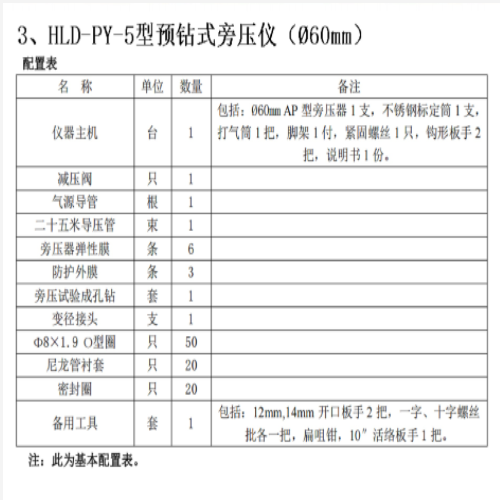

型号：HLD-PY-5
结构型式:三腔式
标称外径：?60mm
测量腔长度:250mm
旁压器总长:800mm
测量精度:
压力表读数:≥0.005Mpa
测量量程:400mm
全程误差:≤±1%
试验压力:≤5.5Mpa
主机尺寸:830×360×220mm
主机重量:28kg
应用范围:粘性土、粉性土、砂土、强风化岩、软岩等地层
