压力式水位计(中西器材） 型号:ZXSWJ-100M

压力式水位计是一种用于水位和水温测量的水文仪器，投入式结构全不锈钢密封，应用于工业过程、矿山、水文水利、地质勘探等行业的水位和水温测量。

压力式水位计(中西器材） 型号:ZXSWJ-100M

1、主要特点
GAO稳定性压力感测元件
?水位温度一体化测量
?全量程数字化校准，全温区温度误差补偿
?RS485接口和MODBUS-RTU标准通信协议
?电源反接保护、过电压保护
?抗浪涌、电磁干扰
?全不锈钢密封结构，IP68防护

压力式水位计(中西器材） 型号:ZXSWJ-100M

2、技术参数
主要性能指标
精 度 ＜±0.05% F·S
量 程 0～10 mH2O…200 mH2O
长期稳定性 ＜0.05%F·S/年
过载能|力 2X F·S
温度测量精度 ±0.2 ℃
温度分辨率 0.1℃

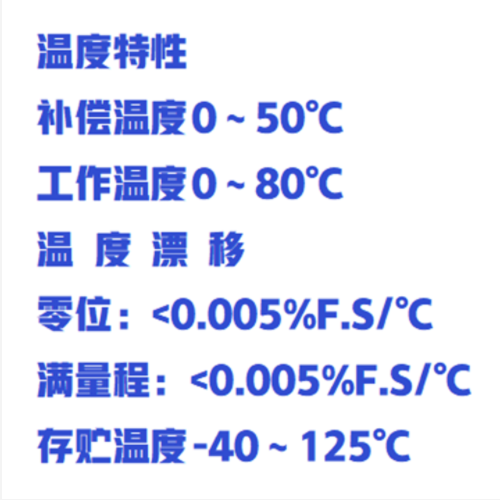

温度特性
补偿温度 0～50℃
工作温度 0～80℃
温度漂移 零位： <0.005%F.S/℃
满量程：<0.005%F.S/℃
存贮温度 -40～125℃
电气特性
供电电压 DC5～30V （典型24V）
电源保护 防反接、过电压保护
输出方式 RS485/MODBUS-RTU协议
负载能|力：128个变送器节点

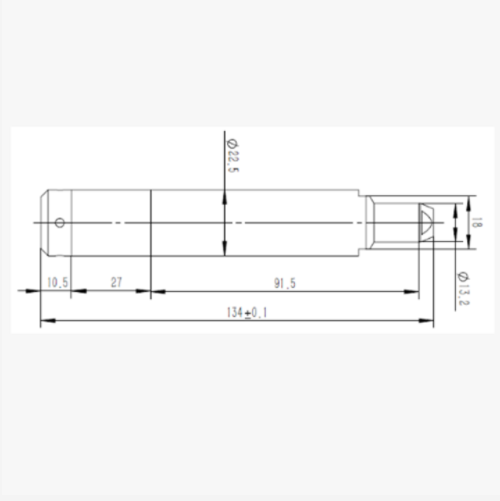

结构特性
测量介质 与不锈钢、氟橡胶相兼容
壳体材质 不锈钢316L
电缆材质 聚氯乙烯或聚氨脂
电缆规格 Φ7.6mm，带导气孔线缆，长度订制
环境特性
防护等JI IP68
JUE　　缘 100MΩ@50V
3、电源及RS485接线定义
序号 线色 定义
1 红 12-24V+
2 蓝 RS485+
3 绿 RS485-
4 黄 GND
