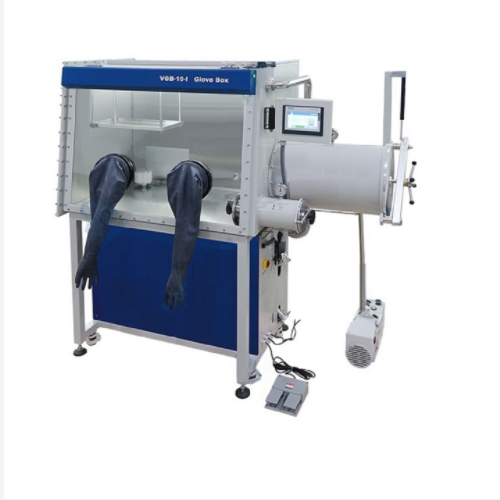

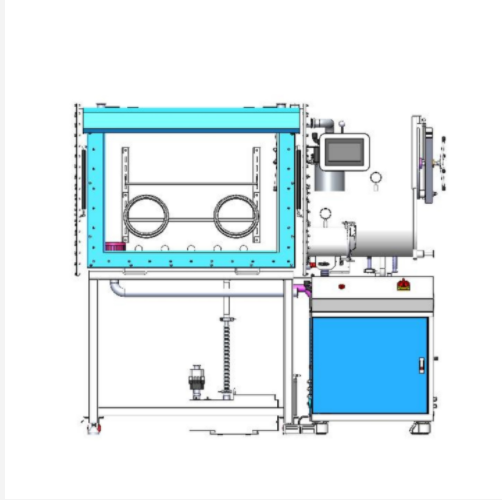

单工位手套箱 型号:VGB-10-I

单工位手套箱
型号：VGB-10-I
简要描述：VGB-10-I单工位手套箱是一套自动吸收水、氧分子，使箱体内环境保持清洁的密闭循*环工作系统，提供可以满足用户特定清洁要求应用的1ppm的O2和H2O惰性的氛围环。

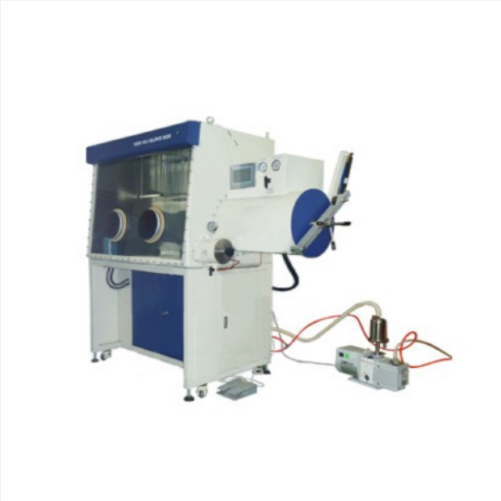

单工位手套箱 型号:VGB-10-I

功能特点
1.密闭循*环，手套箱内的惰性气体经循*环风机和净*化器密闭循*环，不断地除水除氧；
2.自动控制再*生，除水除氧材料可以再*生，再*生过程由程序控制；
3.自动清洗，手套箱内的气氛置换通过自动控制的清洗阀门完成；
4.箱体压力控制，手套箱内压力通过 PLC 自动控制,可自由设定，出±12mbar 系统自动保护；
5.真空泵自动控制，真空泵可在系统需要时自动开启；
6.卸下固定前窗的螺丝后即可上翻打开前窗，方便将其他设备放入箱体内

单工位手套箱 型号:VGB-10-I

技术参数
1.手套箱箱体
电 源：单相AC220V±10%，频率50Hz，功率约1KW
使用环境：建议环境温度25±3℃，湿度30~90RH，无振动和电磁干扰
内箱尺寸：约L1220mm*W780mm*H900mm 整机尺寸 约L1975mm*W1000mm*H1845mm 设备重量 约530Kg
工位形式：单面单工位
箱体材料：304不锈钢，厚度3mm 前窗 倾斜视窗，卸下固定螺丝后可上翻打开，透明钢化安*全玻璃，厚度10mm 手套口 铝合金，O型圈密封
手套：丁基橡胶，厚度0.4mm，直径8”，长度32”
过滤器：0.3微米，1个气体入口和1个气体出口
搁物架：不锈钢材料，可调节高度
箱体照明：LED灯，安装在每块玻璃窗前上方
接口：备用接口5个，KF40，配箱内用电源插座1个（220V）
2.大过渡舱
过渡舱：304不锈钢，内表面为拉丝处理，外表面喷漆（白色）
过渡舱尺寸：内直径约360mm，长度约600mm 滑动托盘 304不锈钢
舱门：双门，阳极氧化铝材料，厚度14mm，竖直操作，带提升机*构
压力表：机械指针式
控制：电磁阀触摸屏自动操作
3.小过渡舱
过渡舱：304不锈钢，内表面为拉丝处理，外表面喷漆（白色）
过渡舱尺寸：内直径约155mm，长度约322mm，进入箱体部分长度约为100mm 舱门 双门
压力表：机械指针式
控制方式：手动阀手动操作
4.净化柱
净化柱功能：气体密闭，除水、除氧
容器材料：304不锈钢
净化材料：铜触媒：5kg；分子筛：5kg
净化能力：除氧：60L；除水：2Kg
水氧指标：小于1ppm
循*环系统工作气体：氮气、氩气、氦气
循*环系统循*环能力：集成风机流量80m
3/h，可根据水氧含量变频调节风机流量
再*生操作：PLC自动控制再*生过程
再*生气体：工作气体与氢气混合气体，(氢气5-10%)
主阀：KF40，电气动角阀
控制阀：电磁集成阀
5、控制系统
功能：包括自诊断、断电自启动特性，具有压力控制和自适应功能；自动控制、循*环控制、密码保护；单元控制采用西门子PLC触摸屏
压力控制：控制箱体、过渡舱的压力工作压力±10mbar内可以自由设定，出±12mbar系
统自动保护
脚踏板：控制箱体压力，方便操作升压和降压
6、显示系统
触摸屏：西门子PLC 触摸屏smart700，显示运行状态，箱体压力、系统记录等
7、氧分析仪
测量范围 0～1000ppm 传感器 ZrO2，避免了燃料电池使用时间短，不能暴露在空气中的问题
8、水分析仪
测量范围 0～1000ppm
9、有*机溶剂吸附器
尺寸 直径200mm,高度132mm（安装在箱内）
填充材料：活性炭
10、真空系统控制情况
真空泵：英国EDWARDS真空泵，型号：RV12，可手动或通过PLC启动，流量12m3/h,可对过渡舱抽真空，并保持箱体压力平衡，真空泵极*限真空度≤2x10
-1pa
配套设施：
公用工程：以下所列设备所需配套公用工程，请客户务必在我司安装人员到达现场前准备好。
电 源：单相 AC220V±10%，频率 50Hz，功率约 1KW
接线方式：10A 三孔插座
接 地：电阻小于 4Ω的接地线
气 体：惰性气体
配置清单：
1 真空泵 EDWARDS（英国）
2 水分析仪 Michell（英国） 氧化锆
3 氧分析仪 OEM（德国）
4 净化材料 BASF、UOP（德国、美国）
5 丁基手套 Piercan（美国）
6 PLC 控制系统和触摸屏 SIEMENS（德国）
供货范围：
1 箱体 304 不锈钢，耐酸，厚度 3 mm 1 pcs
2 大过渡舱 不锈钢，内直径 360mm，长度 600mm，右侧 1 pcs
3 小过渡舱 内直径 155mm，长度 322mm，右侧 1 pcs
4 前窗 带有两个手套口，卸下固定螺丝后可上翻打开 1 pcs
5 手套 丁基橡胶 1 pcs
6 照明系统 1 pcs
7 箱内用电源插座 1 pcs
8 KF40 备用接口 5 pcs
9 循*环风机 1 pcs
10 水分析仪 1 pcs
11 氧分析仪 1 pcs
12 支架脚轮 1 pcs
13 脚踏开关 1 pcs
14 有*机溶剂吸附器 1 pcs
15 真空泵 1 pcs
验收标准：在标准状况下（即 25℃恒温，一个标准大气压，99.999%的惰性气源），空箱
运转下，水氧指标小于 1 ppm。
