接地电阻测试仪/中西器材 型号:KM1-S470

技术规格
功 能 接地电阻、接地电压、低值电阻测量
电 源 11.1V 2600mAh 可充锂电池
背 光 可控白屏背光，适合昏暗场所使用

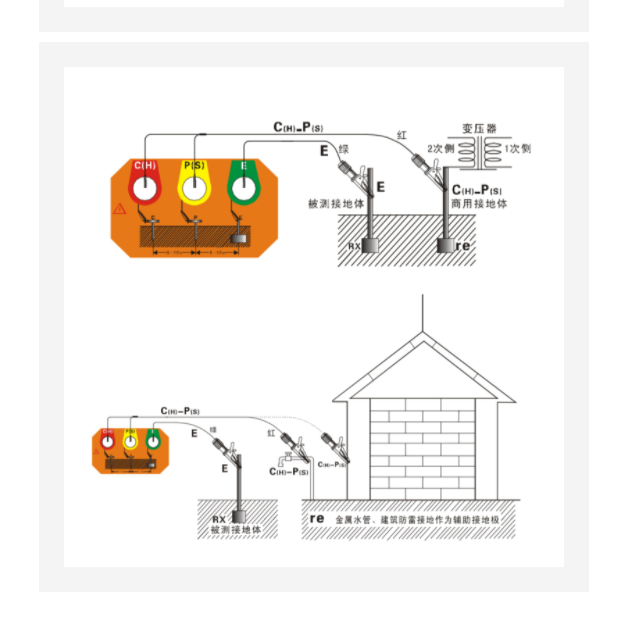

测量方式 三线法、二线法测量接地电阻
测量方法

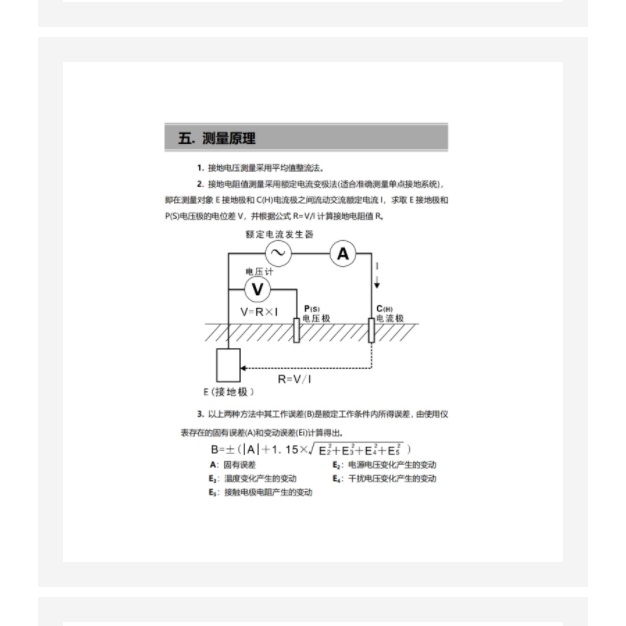

接地电阻测量：额定电流变极法
对地电压：平均值整流(P-E 接口间)

接地电阻测试仪/中西器材 型号:KM1-S470

量 程
接地电阻： 0.000Ω～200KΩ
接地电压： 0.000V～600V（50Hz/60Hz）
分 辨 率 0.001Ω; 0.001V
精 度
二三线法测量接地电阻(R)：
1. 0.000Ω～10.00KΩ：±2%rdg±5dgt
2. 10.0K~100.0KΩ： ±3%rdg±5dgt
3. 100.0K~200.0KΩ： ±3.5%rdg±5dgt
注： 干扰电压 5V 时的附加误差≤±5%rdg±5dgt
接地电压：±2%rdg±3dgt（50Hz/60Hz）
测试电压波形 正弦波
测试频率 412Hz、825Hz、1280Hz
测试电流
0.000Ω~100.0Ω档： 约 10mA 恒流
100Ω~10.00KΩ档： 约 3.0mA 恒流
10.0KΩ~200.0KΩ档： 约 0.25mA 恒流
开路测试电压 AC 90V max
显示模式 大 LCD 显示
测量指示 测量中 LED 闪烁指示，LCD 倒计数显示
LCD 尺寸 128mm×75mm
LCD 显示域 124mm×67mm

接地电阻测试仪/中西器材 型号:KM1-S470

产品尺寸
仪表尺寸： 约 320mm(长)×270mm(宽)×145mm(高)
外包装尺寸：约 400mm*245mm*335mm

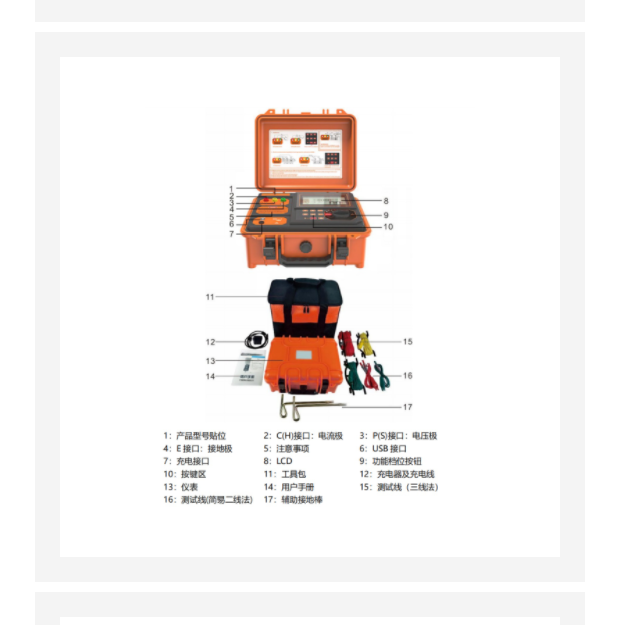

测 试 线 3 条：红色 15m，黄色 10m，绿色 5m 各 1 条
简易测试线 2 条：红色 1.6m，绿色 1.6m 各 1 条
辅 助接地棒 2 根：约φ10mm×200mm
4
测量时间 对地电压：约 2 次 /秒 接地电阻：约 6 秒/次
测量次数 5000 次以上(短路测试，测 1 次，停 30 秒再测)
线路电压 AC 600V 以下测量
通讯接口 具有 USB 接口，存储数据可以通过软件上传电脑
通 讯 线 USB 通讯线 1 条，长 1.5m
数据保持 保持数据时“HOLD”符号指示
数据存储 300 组，“HOLD”存储指示，存储已满显示“FULL”符号
数据查阅 查阅数据时“READ”符号指示
溢出显示 量程溢出时“OL”符号指示
干扰测试
自动识别干扰信号；测量时 P-E 间干扰信号电压高于 5 伏
LCD 显示“NOISE”符号
报警功能 测量值过报警设定值时，“嘟--嘟--嘟--”报警提示
电池电压
当电池电量不足时，仪器低电报警，显示电池电压低符号，
提醒用户及时充电
自动关机 没有操作时，约 15 分钟后自动关机
功 耗
背光：25mA max(单独背光耗电)
待机：35mA max(开机后背光关闭)
测量：150mA max(背光关闭)
质 量
仪表：约 2.645kg(含电池)
总质量：约 5.95kg(含包装)
工作温湿度 -10℃～40℃；80%rh 以下
工 具 箱 工具箱设计，可承重 200kg
存放温湿度 -20℃～60℃；70%rh 以下
过压保护
C-E 端口间 AC 600V
P-E 端口间 AC 600V
P-C 端口间 AC 600V
绝缘电阻 >500MΩ (测试线与机壳间)
