一、使用范围

本探测器是通信电缆、光缆施工和维护工作中的常用仪器，可以测定地下电缆、光缆及金属管线的准确位置和埋设深度，或测定架空电缆芯线障碍的准确部位。为电缆、光缆和其他金属管线的改建、扩建维修提供了方便，可减少开挖地面，节省人力、物力和时间，是电信、铁路和工矿企业的仪器。

二、主要用途

1．探测地下电缆、光缆的走向及埋深。

在电缆芯线或光缆金属护套（或加强芯）上放音，用探头探测其走向及埋深。埋深在1.5米以内的电缆（光缆）探测距离大于4公里；埋深在2.5米以内的电缆（光缆）探测距离大于3公里，探测不大于5厘米。

2．探测地下金属管线（油管、气管、水管）的走向及埋深。

探测距离大于1000米。在200米内探测深度可达7米，在600米内可达5米，在1000米内可达3米。

三、主要指标

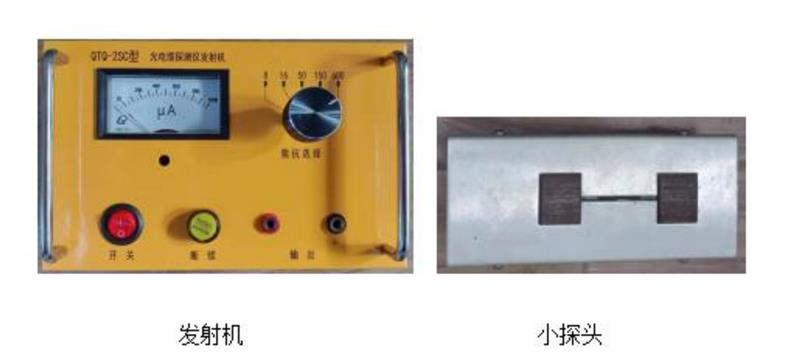

1．发射机

输出频率：512Hz

输出功率：4.5W

输出阻抗：8Ω、16Ω、50Ω、150Ω、600Ω

断续时间：约0.5秒

电源类型：14.8V (锂电池)，工作时间为6小时

工作温度：0 ℃～50 ℃

2．接收机

输入频率：　　　512Hz

路由探测： ±2cm

埋深探测： ±5cm

电源类型：　　　9V (叠层电池)，工作时间为18小时

工作温度：　　　0 ℃～50 ℃
