直读式海流计 型号:SLC9-2DV
价格:电议
地区:北京市
电 话:18101382572
手 机:18101382572

直读式海流计 型号:SLC9-2DV 库号:D405575    直读式海流计 型号:SLC9-2DV 库号:D405575

直读式海流计 型号:SLC9-2DV 库号:D405575    直读式海流计 型号:SLC9-2DV 库号:D405575

仪器简介:

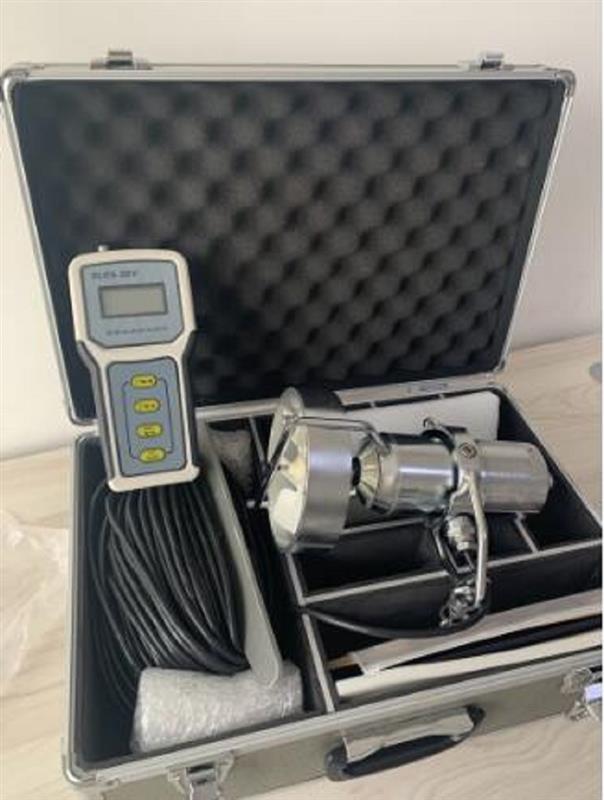

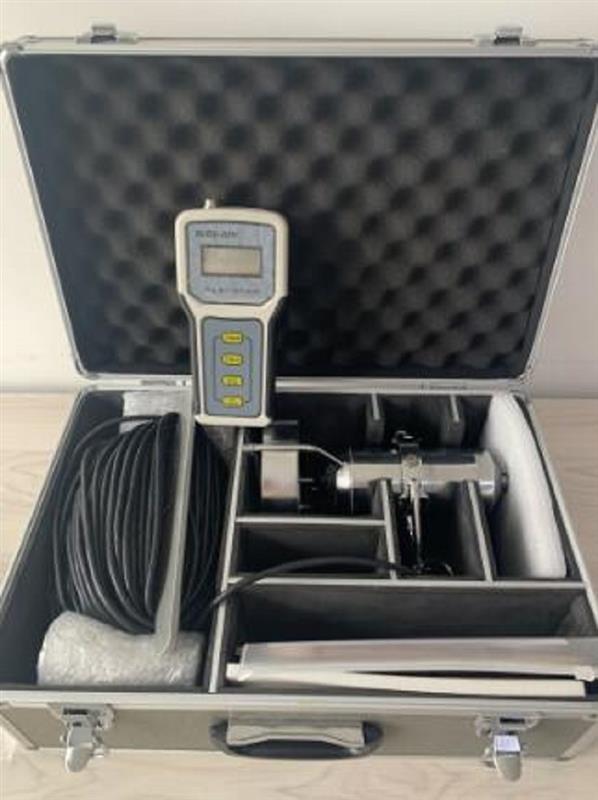

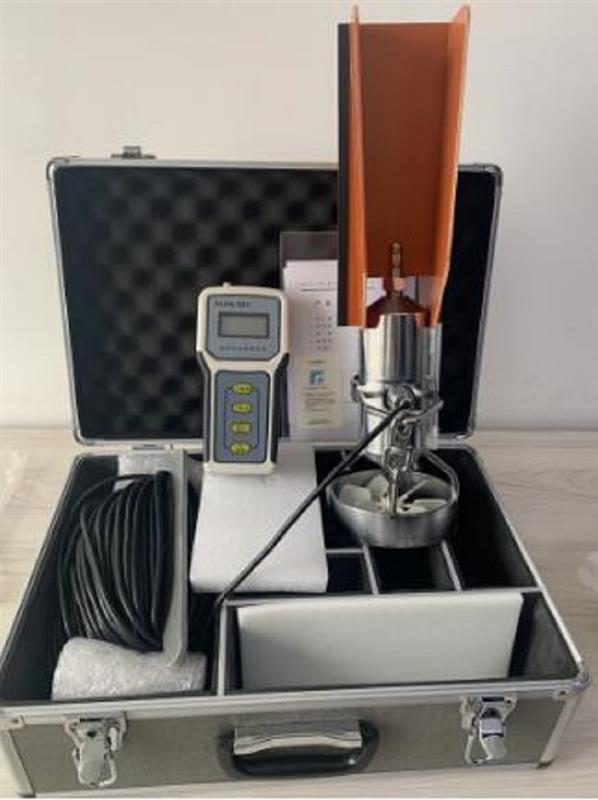

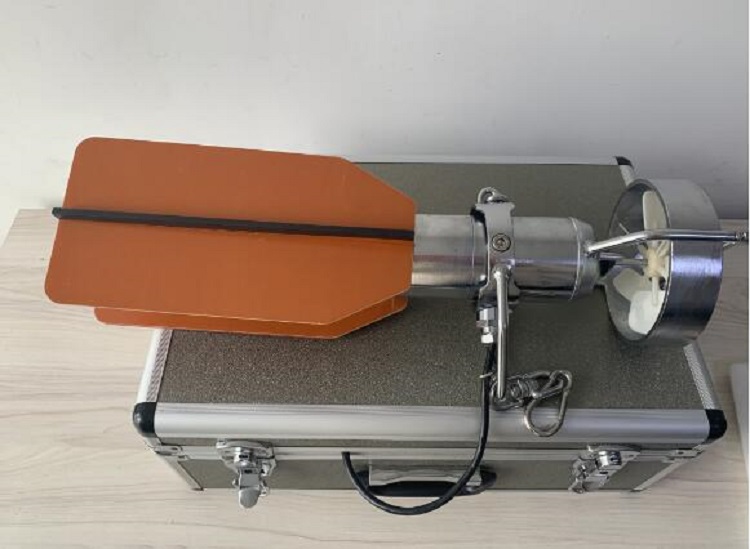

HD23-SLC9-2直读式海流仪由低功耗微处理器、防水承重电缆、水下探测部分组成。液晶数字显示,ABS防潮机壳,AA碱性供电电池,LED自动、手动背光,蜂鸣器声响提示,电池欠压指示。水下探测部分双密封结构并配有防腐蚀双锌环,组合式尾舵,整机重量轻且携带方便易于安装。可在海洋及河口中测量流向与流速。可定制USB数据接口,在数据模式下测量数据由液晶显示器和USB数据接口同时显示并输出,无人值班的条件下亦可通过USB数据接口与计算机连接即时观测、存盘、打印数据。因此本仪器又可作为综合数据采集系统的智能化部件。仪器可按用户要求定制测量模式。

本仪器适用于浅海、河口与湖泊,可用于船舶、浮标和平台测量不同水深的流速与流向。可用浮子把探测器漂离船体测量表层流的速度与方向。

二、指标:

流 向 流 速

测量范围 0~360° 3~350cm/s

测量精度 ±4° ≤±1.5%

分 辨 率 1° 1cm/s

快测模式 (15s) 、30s、(60s)

数据模式 3min、15min、30min

自动模式 60 min

测量周期 3min

背光时间 7s

电缆长度 75 m

电缆承重 50 kg

直流电源 DC 6.0v (4节AA碱性电池)

测量时间 >150 h (快测模式连续测量)

数据接口 A型USB 2.0(选配)

工作环境 -10~+40℃,RH<85%

仪器重量 7.5kg

外包尺寸 480x320x190 (mm)

三、工作原理:

液晶显示器由低功耗微机单元构成数据终端。流向采用磁罗盘电位器式传感器,机身尾翼随水流而走向,磁罗盘随地磁而走向,由南到北流向定义为0度。流向测值为水流与地磁间的夹角,其电位输出正比于磁流向,经数据处理得流向测值。流速由螺旋桨感受,其转速正比于流速值,经磁性耦合变为流速脉冲信号经电缆送至主机,通过计数和线性处理得流速测值。

在实际测量过程中流速测量值为所设定测量周期的平均值,流向测量值为所设定测量周期末的瞬时值。仪器电缆在使用过程中按指标可直接承重;具体测量过程中建议使用绞车钢丝绳或尼龙绳悬挂于仪器转环处。

四、数据测量:

1.快测模式

按电源键,液晶依次循环显示“030d、3c、15c、30c;3c、15c、30c…”,显示“030d”时按设定键,仪器进入测量周期为30s的快测模式。若未及时操作,按复位键,又可得到上述提示。蜂鸣器讯响,LED背光自动开启提示用户进行测量数据记录。液晶数字显示器依次显示2次数码后置为“d”的流向测值、后置为“c”的流速测值。悬停流速测值显示状态。

快测模式无日期时间设定选项,一般用于水槽率定、试机和手工记录多组测量数据,取用流向、流速多组测量数据的平均值。

2.数据模式

1)数据模式周期设定

按电源键,液晶依次循环显示“030d、3c、15c、30c;3c、15c、30c …”,

“3c、15c、30c”为数据模式测量数据的输出周期,按设定键确认,若误操作按复位键重新设定。数据模式的测量及显示周期均为3min。




测量范围

3~350cm/s

测量精度

≤±1.5%

测量温度

-10~+40℃

重量:

7.5kg

尺寸:

480x320x190mm
