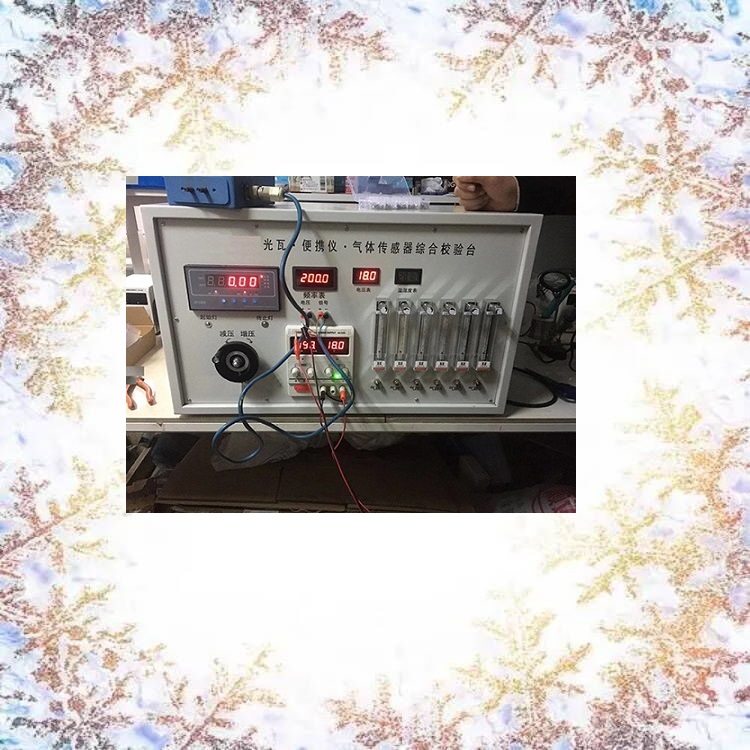

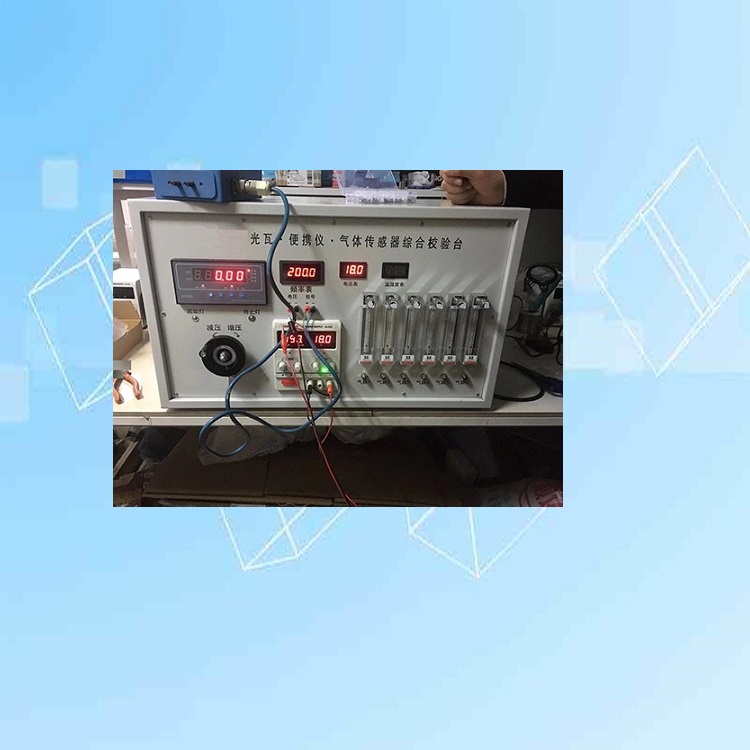

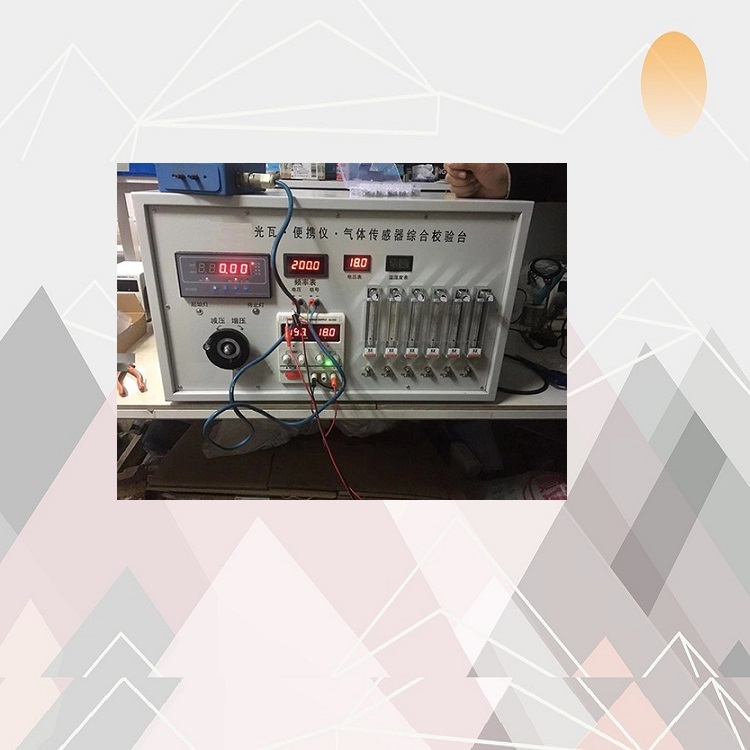

光干涉式甲烷测定器/光瓦.便携仪.气体传感器综合校验台 型号:SHGJ-3 库号：D387715

光干涉式甲烷测定器/光瓦.便携仪.气体传感器综合校验台 型号:SHGJ-3 库号：D387715

光干涉式甲烷测定器/光瓦.便携仪.气体传感器综合校验台 型号:SHGJ-3 库号：D387715

概述

（也称为“便携式光学甲烷检测仪”、“瓦斯机”、“光干”、“光瓦”、“里研”等）、便携仪、气体传感器，是我国煤矿井下检测空气中甲烷、二氧化碳等有害气体含量的重要仪器设备。

二、SHGJ-3型便携仪传感器综合校准装置

1.校准仪校准原理部分

所依据的原理是压力校准法原理。压力校准法是校准的一种普遍采用的方法，这种校准方法比起其它校准方法有充足的实验和理论依据，并且具有设备简单、操作方便、校准准确度高等点。压力校准法原理为：的气室组组件中有气样室和空气室两个气室，两个气室因压力差别而产生的折射率差别与两个气室间因气体种类不同而产生的折射率差别有一一对应的关系，依此原理，可通过施加压力的办法对进行校准。其理论计算公式为：

P＝1.7665×(273+t)X

式中:

P-在校准环境温度t时,对应甲烷浓度X%CH4校准点的压力值,(KPa)；

t－校准时的环境温度，（℃）；

X－校准点甲烷浓度值，（%CH4/Air）。

此公式在校准时的具体应用，请详见下面的介绍。

2.、主要指标

1、量程范围：0kPa～60 kPa；

2、显示位数：5位LED；

3、工作环境温度：10～40℃；

4、电源：AC220V±10%，50HZ；

5、外形尺寸：400㎜×240㎜×300㎜；

6、重量：5㎏。

概述

光干涉式甲烷测定器（也称为“便携式光学甲烷检测仪”、“瓦斯机”、“光干”、“光瓦”、“里研”等）、便携仪、气体传感器，是我国煤矿井下检测空气中甲烷、二氧化碳等有害气体含量的重要仪器设备。

二、SHGJ-3型光便携仪传感器综合校准装置

1.光校准仪校准原理部分

所依据的原理是压力校准法原理。压力校准法是校准光的一种普遍采用的方法，这种校准方法比起其它校准方法有充足的实验和理论依据，并且具有设备简单、操作方便、校准准确度高等点。压力校准法原理为：的气室组组件中有气样室和空气室两个气室，两个气室因压力差别而产生的折射率差别与两个气室间因气体种类不同而产生的折射率差别有一一对应的关系，依此原理，可通过施加压力的办法对进行校准。其理论计算公式为：

P＝1.7665×(273+t)X

式中:

P-在校准环境温度t时,对应甲烷浓度X%CH4校准点的压力值,(KPa)；

t－校准时的环境温度，（℃）；

X－校准点甲烷浓度值，（%CH4/Air）。

此公式在校准时的具体应用，请详见下面的介绍。

2.、主要指标

1、量程范围：0kPa～60 kPa；

2、显示位数：5位LED；

3、工作环境温度：10～40℃；

4、电源：AC220V±10%，50HZ；

5、外形尺寸：400㎜×240㎜×300㎜；

6、重量：5㎏。
