双功能相序表

功能与特点：

◇仪器分两个部分组成，相序测量部分和马达旋转方向测量部分◇相序测量可判断三相电压的正向与反向，及缺相诊断。◇马达的接线及旋转方向测量，方便明了。

90860 的使用方法：

1）相序表功能及测量方法首先三相电压是在通电状态下

将三个夹分别 R、S、T 三个插孔将三相电压的三根电线分别随意连接仪器的三个夹。

随即查看面板上 R、S、T 相对应的三个指示灯 L1、L2、L3，看是否缺相。一旦某个指示灯不亮，请检查是否漏接或接触不良。

然后查看正反两个方向指示灯，如果是正向指示灯亮，表示接线正确。

如果是反向指示灯亮起，则需要将任意的两根对换。随即应该正向指示灯亮起。2）电机马达旋转测量首先确保马达已经断电

将三个夹仪器另一端的 L1、L2、L3然后将马达的三根电源线分别随意接入这三个夹

按下仪器面板上的红色开关，绿色指示灯亮起，如果不亮请更换电池。

以顺时针方向拨动马达，此时如果是顺时针指示灯亮起，则表示按这个顺序接入三相系统电源会顺时针旋转。如果是逆时针指示灯亮起，则表示按这个顺序接入三相电压马达将会逆时针旋转。

可对换三根电线中的任意 2 根电线位置，则顺时针指示灯应该亮起。

参数：

电压范围 100…600V AC

频率范围 45…70Hz

测试电流 7-14mA

绝缘等级 CATIII 500V

符合安规标准 IEC/EN 61010, IEC/EN 61326-1

电池 1 节 9V 电池，规格 IEC6LR61

尺寸 约 153×72×35 毫米

重量 约 190 克

标准配置：

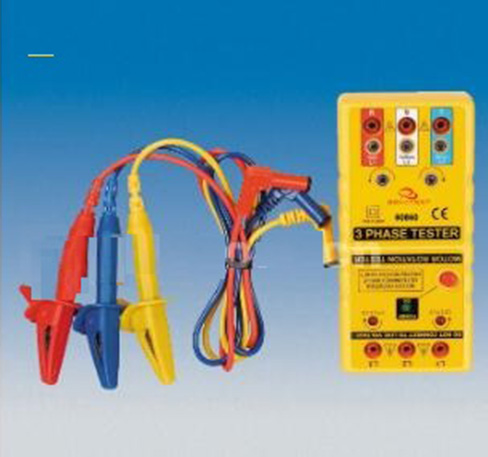

1 个 90860 双功能相序表

1 组测试线夹

1 个仪器袋

1 节 9V 电池（IEC6LR61）
