开路，短路，负载，直通用于校准网络分析仪26.5G机械校准套件 原装85520A和85521A

出售85520A,出租85520A，回收85520A,4合1回收机械校准件，回收电子校准件

出售85521A,出租85521A，回收85521A，4合1回收机械校准件，回收电子校准件

是德科技885520A 4 合1 OSLT 机械校准套件，DC 至 26.5 GHz，3.5 mm（阳头）50 ?技术指标：

1，3.5 mm 型（阳头），50 ?，开路、短路、负载和直通

2，85520A频率范围：直流至 26.5 GHz

3，开路相位误差：0 ～ 5 GHz ≤ 1.5°，5 ～ 15 GHz ≤ 3.0°，15 ～ 26.5 GHz ≤ 4.5°

4，短路相位误差：0 ～ 5 GHz ≤ 1.0°，5 ～ 15 GHz ≤ 2.5°，15 ～ 26.5 GHz ≤ 4.0°

5，负载回波损耗：0 ～ 5 GHz ≥ 42 dB，5 ～ 15 GHz ≥ 36 dB，15 ～ 26.5 GHz ≥ 32 dB

6，尺寸：高 x 宽 x 深 ~ 70 x 39 x 14 毫米

85520A机械校准件描述：

85520A 4 合 1 机械校准件外形紧凑，可提供开路、短路、负载和直通校准。该模块体积小、重量轻，且易于操作。直通校准可以支持用户方便地校准非插入器件，例如电缆或具有阳头至阳头连接器的滤波器。在执行“直通”校准时可使用 85520A 直通校准件。

开路，短路，负载，直通用于校准网络分析仪26.5G机械校准套件 原装85520A和85521A

Keysight85521A 4合1 OSLT，DC 至 26.5 GHz机械校准套件，3.5 mm（阴头）50 ?主要特性与技术指标：

1，3.5 mm 型（阴头），50 ?，开路、短路、负载和直通

2，85521A频率范围：直流至 26.5 GHz

3，开路相位误差：0 ～ 5 GHz ≤ 1.5°，5 ～ 15 GHz ≤ 3.0°，15 ～ 26.5 GHz ≤ 4.5°

4，短路相位误差：0 ～ 5 GHz ≤ 1.0°，5 ～ 15 GHz ≤ 2.5°，15 ～ 26.5 GHz ≤ 4.0°

5，负载回波损耗：0 ～ 5 GHz ≥ 42 dB，5 ～ 15 GHz ≥ 36 dB，15 ～ 26.5 GHz ≥ 32 dB

6，尺寸：高 x 宽 x 深 ~ 68 x 37 x 14 毫米

85521A机械校准件描述：

85521A 4 合 1 机械校准件外形紧凑，可提供开路、短路、负载和直通校准。该模块体积小、重量轻，且易于操作。直通校准可以支持用户方便地校准非插入器件，例如电缆或具有阴头至阴头的滤波器。在执行“直通”校准时可使用 85521A 直通校准件。

开路，短路，负载，直通用于校准网络分析仪26.5G机械校准套件 原装85520A和85521A

85514A ， 4 合1 OSLT 机械校准套件，率范围从DC 至 9 GHz，N 型（阳头），50

85515A ，4 合1 OSLT 机械校准套件，率范围从DC 至 9 GHz，N 型（阴头）,50

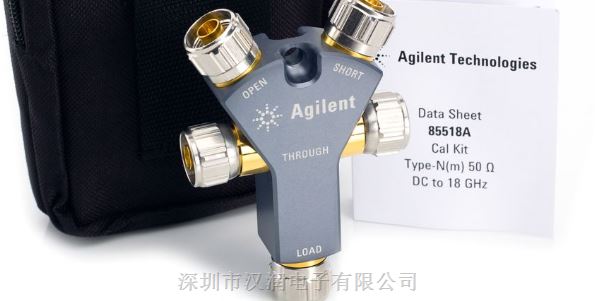

85518A ，4 合1 OSLT 机械校准套件，率范围从DC 至 18 GHz，N 型（阳头）50

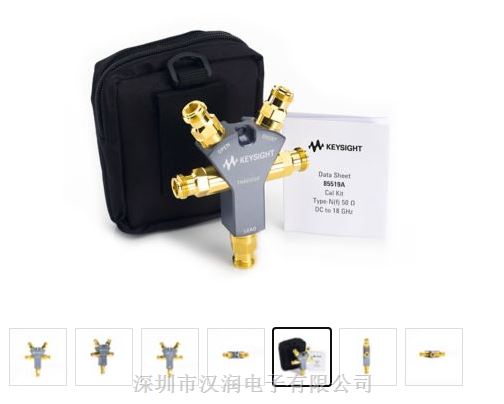

85519A， 4 合1 OSLT 机械校准套件，率范围从DC 至 18 GHz，N 型（阴头）50

85520A ，4 合1 OSLT 机械校准套件，率范围从DC 至 26.5 GHz，3.5 mm（阳头）50

85521A ，4 合1 OSLT 机械校准套件，率范围从DC 至 26.5 GHz，3.5 mm（阴头）50

开路，短路，负载，直通用于校准网络分析仪26.5G机械校准套件 原装85520A和85521A

85520A,26.5G机械校准件N型公头，85521A，26.5G校准件N型母头
