多功能过程校验仪 型号:ZX/OMT-605T

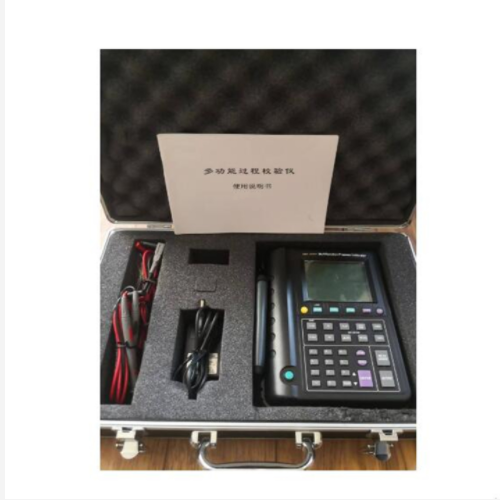

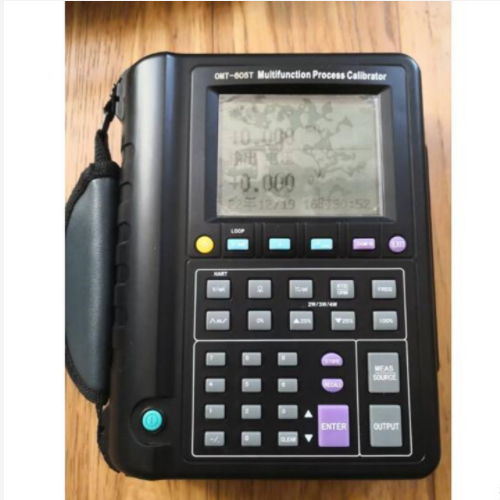

概述
是一款手持式、DA容量充电电池组（配有电源适配器，内部集成充电管理
功能）供电的仪表。它能测量和输出多种电气信号及模拟多种热电偶（TC）和热电阻（RTD）。
DA屏幕点阵图形显示屏，可显示中文汉字，数字键输入。
仪表还具有下列特点：
1.测量和输出电压、毫伏、电流、热电偶、热电阻、电阻和频率。
2.热电偶(TC)输入/输出端口可以加环境温度冷端补偿，环境温度可以在菜单功能里设定校准。
3.每项输出都具有手工步进输出及自|动步进和斜率输出功能，可以在信号输出范围内设定0%、99.999999%的值。
4.在配置菜单里可以手工设定:仪表关机时间、背光关断时间、屏幕对比度、冷端补偿ON/OFF、HART电阻器ON/OFF等，也可以在配置菜单里可以手工设定输出频率的幅度和占空比。
5.有日历时钟，可以在配置菜单功能里校准。
6.可以存储8组测量和输出数据，可以随|时调用显示。所有设定值和操作的功能，在关机后，自|动保存。

多功能过程校验仪 型号:ZX/OMT-605T

二、技术指标

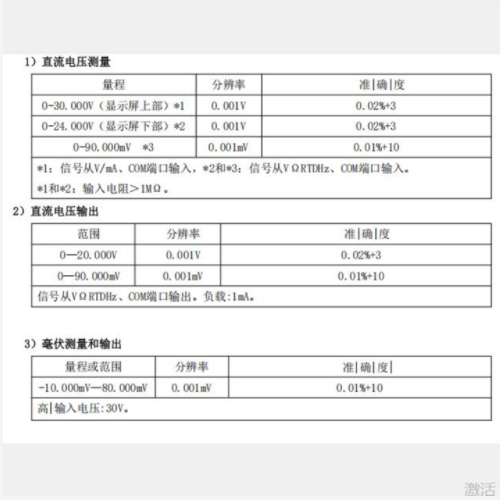

1）直流电压测量
量程 分辨率 准|确|度
0-30.000V（显示屏上部）*1 0.001V 0.02%+3
0-24.000V（显示屏下部）*2 0.001V 0.02%+3
0-90.000mV *3 0.001mV 0.01%+10
*1：信号从V/mA、COM端口输入，*2和*3：信号从VΩRTDHz、COM端口输入。
*1和*2：输入电阻＞1MΩ。
2）直流电压输出
范围 分辨率 准|确|度
0—20.000V 0.001V 0.02%+3
0—90.000mV 0.001mV 0.01%+10
信号从VΩRTDHz、COM端口输出。负载:≤1mA。
3）毫伏测量和输出
量程或范围 分辨率 准|确|度
-10.000mV—80.000mV 0.001mV 0.01%+10
高输入电压:30V。

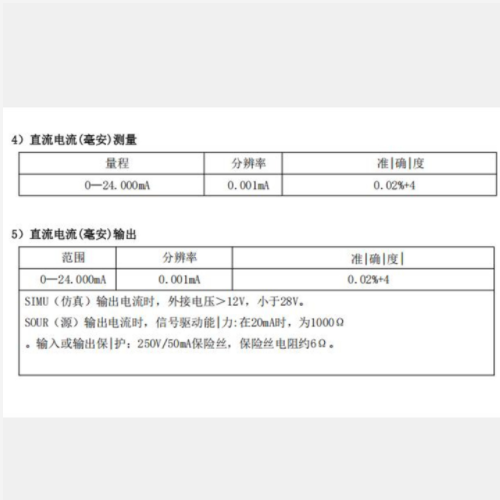

4）直流电流(毫安)测量
量程 分辨率 准|确|度
0—24.000mA 0.001mA 0.02%+4
5）直流电流(毫安)输出
范围 分辨率 准|确|度
0—24.000mA 0.001mA 0.02%+4
SIMU（仿|真）输出电流时，外接电压＞12V，小于28V。
SOUR（源）输出电流时，信号驱动能|力:在20mA时，为1000Ω。
输入或输出保|护：250V/50mA保|险丝，保|险丝电阻约6Ω。
6）电阻测量
欧姆量程
精度±Ω
4线（4W） 2线（2W）和3线（3W）
0—400.00Ω 0.1Ω 0.15Ω
400.0—4000.0Ω 0.5Ω 1Ω
激励电流：0.2mA。输入电压：≤30V。
2线：不包括导线电阻。
3线：假设使用相配的测试线，其总电阻不CHAO|过100Ω。
7）电阻输出
电阻范围 来自测量装置的激励电流 精度±Ω 分辨率
5.00Ω到400.00Ω 0.15mA-0.5mA 0.1Ω 0.01Ω
5.00Ω到400.00Ω 0.5mA-2mA 0.05Ω 0.01Ω
400.0到1500.0Ω 0.05mA-0.8mA 0.5Ω 0.1Ω
1500.0Ω到4000.0Ω 0.05mA-0.4mA 1Ω 0.1Ω

8）温度——热电偶
类型 量程或范围 分辨率 测量和输出精度±℃
S
-50.0℃到0℃ 0.1℃/0.1℉ 1.5℃
0℃到500.0℃ 0.1℃/0.1℉ 1℃
500.0℃到1760.0℃ 0.1℃/0.1℉ 0.8℃
R
-50.0℃到0℃ 0.1℃/0.1℉ 1.5℃
0℃到500.0℃ 0.1℃/0.1℉ 1℃
500.0℃到1760.0℃ 0.1℃/0.1℉ 0.8℃
B
200℃到800℃
800℃到1800℃
1℃/1℉
2.2℃
1.8℃
K -200.0℃到1370.0℃ 0.1℃/0.1℉ 0.8℃
N -200.0℃到1300.0℃ 0.1℃/0.1℉ 0.8℃
E -200.0℃到1000.0℃ 0.1℃/0.1℉ 0.5℃
J -200.0℃到1200.0℃ 0.1℃/0.1℉ 0.5℃
T -200.0℃到400.0℃ 0.1℃/0.1℉ 0.5℃
热电偶采用ITS-90
如打开冷端补偿（CJC ON），另外在加±0.3℃
9）温度——热电阻
类型 量程或范围
精度±℃
测量 4 线℃ 测量 2 线和 3 线℃ 输出℃
Pt100-385 -200.0℃-850.0℃ 0.3℃ 0.5℃ 0.3℃
Pt100-3926 -200.0℃-850.0℃ 0.3℃ 0.5℃ 0.3℃
Pt100-JIS -200.0℃-850.0℃ 0.3℃ 0.5℃ 0.3℃
Pt200-385
-200.0℃-250.0℃ 0.2℃ 0.3℃ 0.2℃
250.0℃-630.0℃ 0.8℃ 1.6℃ 0.8℃
Pt500-385
-200.0℃-500.0℃ 0.3℃ 0.6℃ 0.3℃
500.0℃—630.0℃ 0.4℃ 0.9℃ 0.4℃
Pt1000-385
-200.0℃-100.0℃ 0.2℃ 0.2℃ 0.3℃
100.0℃-630.0℃ 0.2℃ 0.3℃ 0.3℃
Cu100 -50.0℃-150.0℃ 0.4℃ 0.6℃ 0.4℃
Cu50 -50.0℃-150.0℃ 0.4℃ 0.6℃ 0.4℃
分辨率:0.1°C,0.1°F。
可允许的激励电流（输出）:Pt100-385,Pt100-392,Pt100-JIS,Pt200-385:0.15到3.0 mA
Pt500-385:0.05到0.80mA;Pt1000-385:0.05到0.40mA。
*2W线：不包括导线电阻。
3W线：假设使用相配的测试线，其总电阻不CHAO|过100Ω。
10）频率测量
类型 测量范围 分辨率 准|确|度
KHz测量 0.010—20.000KHz 2Hz ±4Hz
Hz测量
0.001—39.999Hz 0.005Hz ±0.01Hz
40.00—99.99Hz 0.02Hz ±0.05Hz
1、在频率测量时，频率的幅度需随输入频率变小而变DA。典型情况下测量1kHz时幅度＞
200mV。所有输入频率的幅度小于20V。频率的波形可以为正旋波、三角波、方波。
11）频率输出
类型 输出范围 分辨率 准|确|度
KHz输出
0.040—2.000KHz 1Hz ±2Hz
2.000—4.000KHz 4Hz ±8Hz
4.000—8.000KHz 16 Hz ±32Hz
8.000—10.000KHz 25 Hz ±50Hz
Hz输出 0.030—99.999Hz 0.001Hz ±0.005Hz
1、输出波形是矩形波。幅度默认为5V,可以在配置菜单中改，范围为0.5V—20.0V。
2、输出波形占空比（正脉冲的持续时间与脉冲总周期的百分比）默认为50%，可以在配置
菜单中改，范围为5%—95%。
13）回路电源
电压：24V±10%,输出电流为≤24mA。
有短路保|护。
14）备注
尺寸（L*W*H） 224mm*172mm*65mm
重量 约1.2kG(含随机电池)
