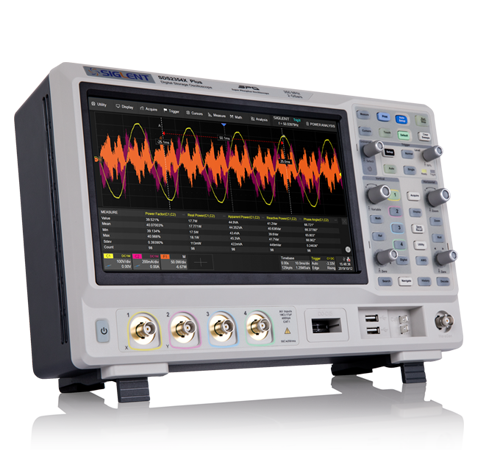

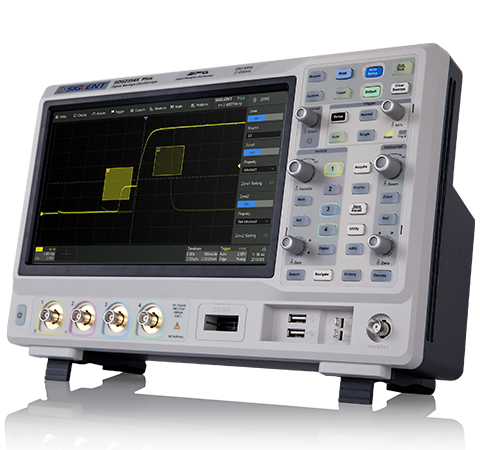

鼎阳SDS2000X Plus系列混合信号数字示波器

鼎阳SDS2000X Plus系列混合信号数字示波器

鼎阳SDS2000X Plus系列混合信号数字示波器

鼎阳SDS2000X Plus系列混合信号数字示波器

特性与优点

•  模拟通道带宽：zui高 500 MHz；实时采样率高达 2 GSa/s

• SPO 技术

  波形捕获率zui高达 500,000 帧/秒（Sequence 模 式），120,000 帧/秒（正常模式）

  支持 256 级波形辉度及色温显示

  存储深度达 200 Mpts/通道

  数字触发

• 智能触发: 边沿（Edge）、斜率（Slope）、脉宽（Pulse）、 窗口（Window）、欠幅（Runt）、间隔（Interval）、超时 （Dropout）、码型（Pattern）、视频触发（支持 HDTV）

• 串行总线触发和解码， 支持的协议包括标配的 I2C、SPI、 UART、CAN、LIN 和选配的 CAN FD、I2S、FlexRay、 MIL-STD-1553B




• 低本底噪声，电压档位低至 500μV/div

• 10-bit 模式提供更高精度的数据采集与处理

• 分段采集（Sequence）模式，zui大可以将存储深度等分为 90,000 段，根据用户设置的触发条件，以非常小的死区时 间分段捕获符合条件的事件

• 历史模式（History），zui大可记录 90,000 帧波形

• 数十种自动测量功能，支持测量统计、Gating 测量、Math 测量、History 测量、Ref 测量。支持对测量参数的直方 图和趋势图统计

• 2 路独立的波形运算，支持 2M 点 FFT、加、减、乘、除、 积分、微分、平方根、平均、ERES 和自定义表达式

• 多种高级数据分析和处理功能：搜索和导航、硬件实现的 高速模板测试、波特图、电源分析（选件）、计数器等

• 16 路数字通道（选件）

• 内置 50 MHz 任意波形发生器（选件）

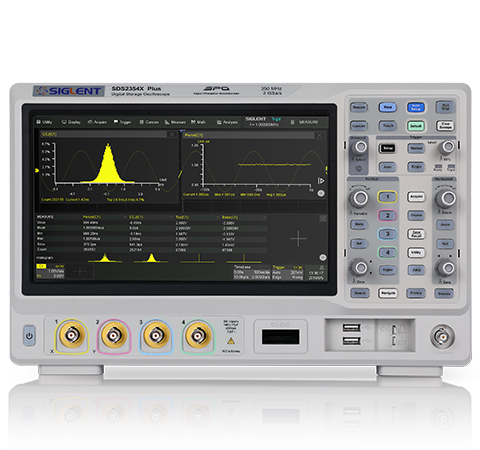

• 10.1 英寸电容式触摸显示屏，分辨率 1024*600

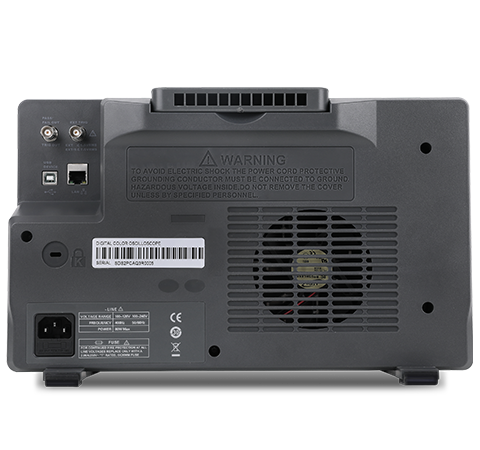

• 丰富的接口：USB Host、USB Device(USBTMC)、LAN （VXI-11/Telnet/Socket）、Pass/Fail、Trigger Out

• 支持外接鼠标和键盘操作；内建的 WebServer 支持通过 网页控制仪器

• 支持丰富的 SCPI 远程控制命令

• 多国语言显示及嵌入式在线帮助
