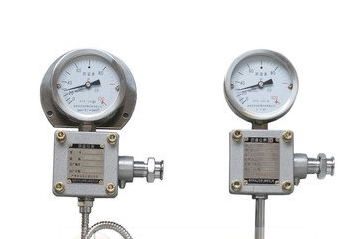

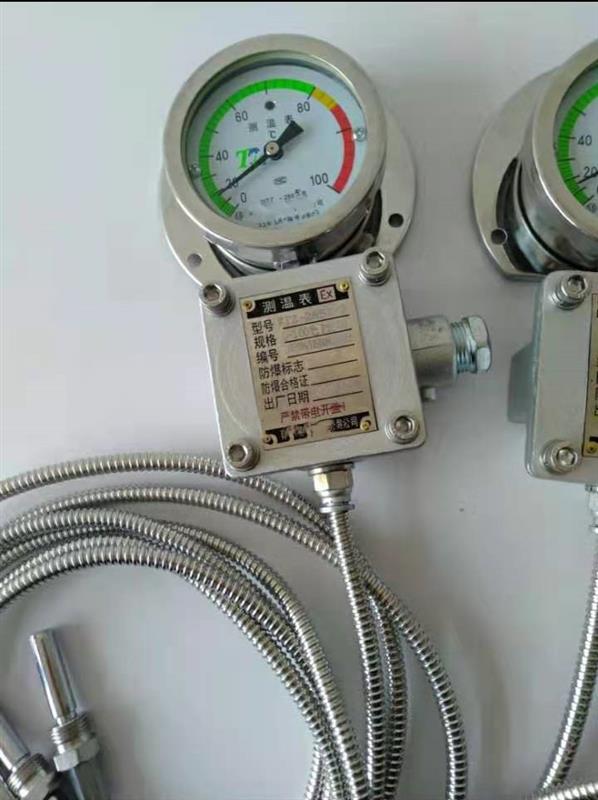

WTZ系列温度仪表

适用范围：

性气体混合物危险场所：1区、2区；

性气体混合物：ⅡA、ⅡB；

温度组别：T1～T6。

产品特点：

新一代液体压力式温度计以及由此开发的系列温度仪表，克服了 原仪表性能单一、可靠性差以及温包体积大的缺点，将测温元件体积缩小到原来的1/30或1/60,创造性地将传感器热电阻安装于测温元件内，实现了机电一体化的 测温功能。形成了以液体压力式温度计为基本测温仪表的远传、、防震、防腐、电接点、温度信号变送等多功能、系列化温度仪表。

型号含义：

选型举例：

WTZd-285(Z)/Φ10×100×1500 M16×1.5 表示：液体压力型铂热

电阻远传防震温度计，温包直径为10mm，长度为100mm，软尾长为

1500m; 安装螺丝为M16×1.5螺纹。WTZd-285(Z) /2 Φ12×300 M27×2，

双支Pt100 表示：液体压力式铂热电阻远传防震温度计，输出二组Pt100

信号，温包直径为12mm，长度为300mm（硬尾）， 安装螺丝：螺纹M27×2。

规格表：

普通型

WTZ-280(z) 液体压力式单指示防震温度计

WTZ-288 液体压力式电接点双上限温度计

WTZ-287 液体压力式电接点单上限温度计

WTZ-286 液体压力式电接点上下限温度计

WTZ-285(z) 液体压力式铂热电阻远传温度计（防震）

WTZ-284(z) 液体压力式热电偶远传温度计（防震）

WTZ-283(z) 液体压力式铂热电阻温度变送器温度计（防震）

型

WTZd-288 液体压力式电接点双上限温度计

WTZd-287 液体压力式电接点单上限温度计

WTZd-286 液体压力式电接点上下限温度计

WTZd-285(z)液体压力式防铂热电阻远传温度计（防震）

WTZd-284(z)液体压力式热电偶远传温度计（防震）

WTZd-283(z)液体压力式铂热电阻温度变送器温度计（防震

参数：

环境温度：－20－40℃，相对温度小于95％，海拔高度小于2000米；

指示：1.5级；

时间常数：34秒；

铂热电阻等级：性能指标符合IEC751－83及ZBY301-85标准，

等级B级；

测量温度范围：-40∽500℃

铂热电阻大激励电流5mA;

绝缘等级：F级

等级：ExdⅠ ExdⅡCT4 ExdⅡBT4

防护等级：IP65 IP54 IP44
