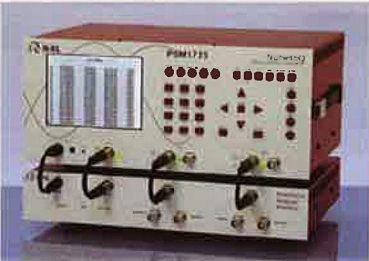

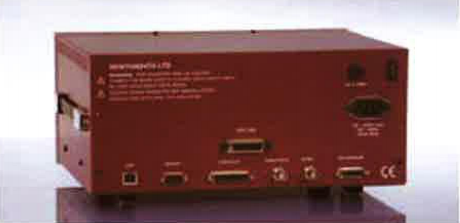

Newtons4th PSM1735相位增益分析仪基本应用

英国Newtons4th PSM1700/1735常见的应用是在开关电源和无间断电源等电源系统的闭环路回授稳定性分析。工程师以其提供的数据作为检查补偿是否适当并且作进一步的系统完善化的参考，世界上各大电源系统研究单位以及电源产品研制企业广泛应用来提升研究的素质和提高产品的质量，其提供含增益余裕和相位余裕的伯德图。

PSM1735相位增益分析仪参数表

PSM1735相位增益分析仪主要特征：

1、频率范围：10uHz-35MHz；

2、增益解析度：0.1dB + 0.001dB/kHz < 35MHz

3、相位解析度：0.02° + 0.003°/kHz < 35MHz

4、速度：每秒100读值

5、解析度：5位数字或6位数字

6、特性：2个平衡式差动输入

7、输入：对地10Vpk

8、输入量程：10V，3V，1V，300mV，100mV，30mV，10mV

9、耦合方式：交流或交直流

PSM1735电功率表功能

由两个真有效值测量通道组合成的相位分析，高运算速度和多功能的曲线显示，是对于快速变动的功率进行量测的理想测试方案，其有以下特长

1、实时不遗漏数据真有效值量测

2、能与周期低至10ms的基波测试

3、存储四种测试数据于内置记忆体

4、在测试过程中实时观察测试数据

5、实时离散式傅里叶转换谐波分析、

6、应用于功率参数测试

7、应用于开关电源待机功率测试

8、失真分析、功因校准测试

谐波分析与电压表功能介绍

在谐波分析模式下，PSM1735频率响应分析仪同时量测两通道的各级谐波与总谐波失真值，采用先进的离散式傅里叶转换技术，即使在谐波信号失真很大或杂讯很大的环境下，也能针对于基波的各级谐波含量进行准确的分析。其两通道都能直接作为真有效期电压表使用，能同时显示更多的电参数，如交流、直流、分贝、峰值、波形因素和浪涌，两通道量测可同时对线路的任何两点进行测试而互不影响，如同时测量电压转换器或电压器的输入和输出。

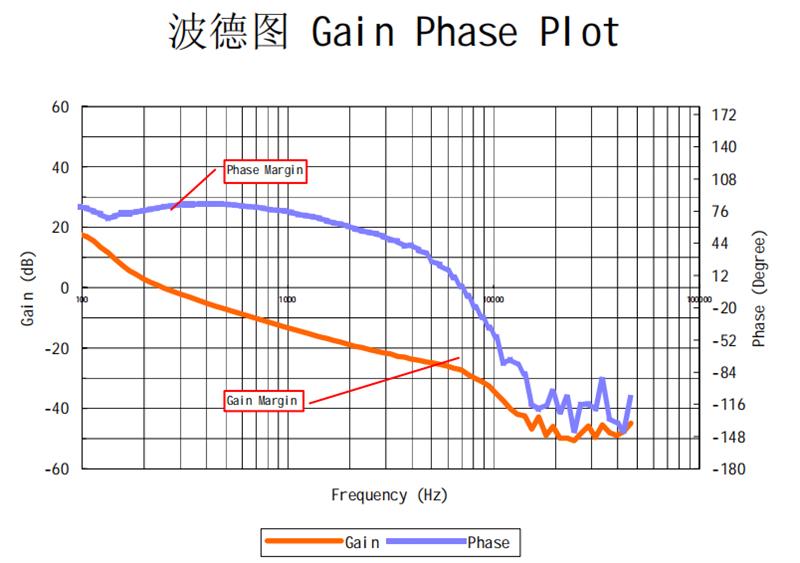

电源稳定之增益和相位之波德图

Newtons4th 公司推出电源系统增益和相位分析仪，直接提供电源系统工程人员对电源闭回路进行增益余裕度(Gain Margin)，相位余裕度(PhaseMargin)，和波德图(Bode Plot Graph)的闭环路响应的测试分析。常见的应用是在开关电源(SMPS)和无间断电源(UPS)等电源系统的闭环路回授稳定性分析。工程师以PSM1700提供的数据作为检査补偿(阳尼)是否适当并且作进一步的系统完善化的参考。世界上各著名的电源系统研究单位及电源产品研制企业广泛的用 PSM1735来提升研究的素质和提高产品的质量。工程师以两个原则检査电源回授系统:(1)、在闭回路增益为 0dB(无增益)的情况下，相位余裕(Phase Margin)是否大于 45 度。(2)、另外同步检査在相位接近于零度时，闭回路增益余裕(Gain Margin)是否大于-20dB。测试上必须核实系统在预期各种环境下(温湿度，负载，等变动因素)，仍然能够满足此二条件。
