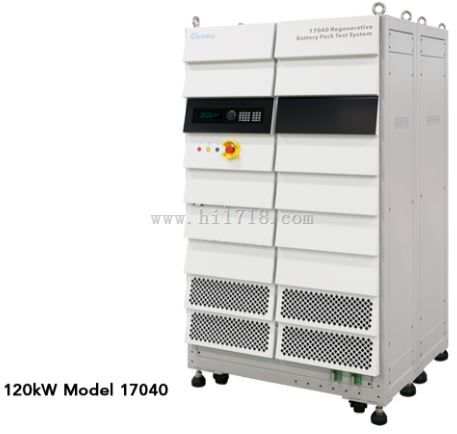

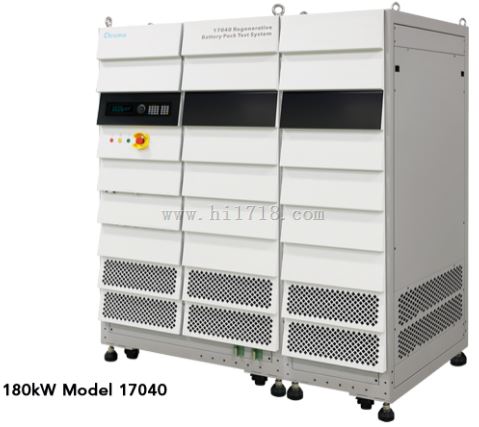

Chroma 17040回收式电池模组充放电测试机特色

可符合动力电池国际标准测试：IEC ISO UL GB/T等

具备电池放电能源回收再利用功能

具有电流/电压多文件位切换功能

高精准度电流/电压量测

电流爬升率2ms

动态工况模拟测试，NEDC FUDS HPPC等

具备信道并联功能

报表数据分析功能

支持断电复归测试功能

测试异常自动保护功能

电池模拟器仿真功能

Chroma 17040动态工况仿真功能介绍

电池组的使用方式都是与快速与不规则的电流充放电变动状态，透过工况模拟，电池组的使用状态才能真实的反映在电池上。

仿真电池实际使用的动态充放电波形，在此动态电流模式下，放电与充电电流切换时间只需要5ms

工步可设定读取指定计算机内存放电流/功率波形的档案

每通道可存储720000点，进行长时间动态测试

Chroma 17040电池充放电机放电能量回收技术

采用双向式电路架构，对电流反向变化能精准控制

具备放电能量回收功能（效率：90%）

稳态能量回收特性，符合太阳能回收电网标准，电流THD小于5%，PF大于0.95

动态能量回收特性，实时完成瞬时电流之相位转换，避免电网污染

能量回收至电网过程，AC电流波平顺且实时完成相位转换，可避免测试误判或造成电网被污染

Chroma 17040电池仿真软件介绍

电池组模拟功能：                                              电池组保护功能

多通道电池组特性模拟                                       过电流保护

电池组电源充电与放电模拟器                             过电压保护

电池特性曲线设定                                              电池高电压/电量警示

充电与放电效率设定                                           电池低电压/电量警示

起始电压与起始容量初始化设定                          电池高电压/电量保护

电池组总容量设定                                              电池低电压/电量保护

充电与放电效率设定

电池直流内阻模拟

电池组初始化循环模拟

单通道双向电源供应器
