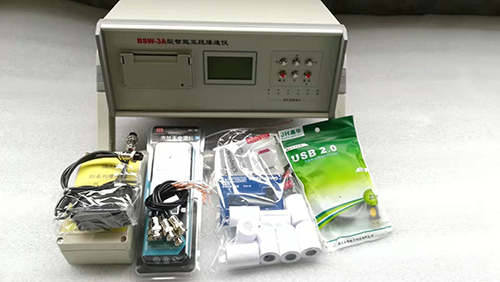

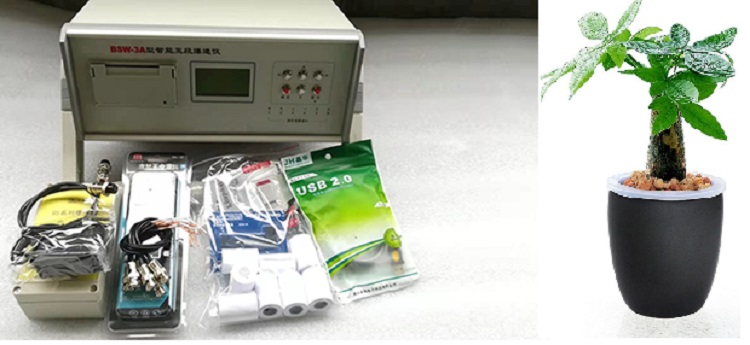

智能五段爆速仪 型号:QS05-BSW-3A库号：M306428

BSW-3A型智能五段爆速仪是采用100MHZ晶振频率的高爆速仪。测量结果本机可用LCD显示和打印两种方式给出。

该机主要用于测量、等的爆速，配上适当的探针或传感器，还可方便地测量各种微小时间间隔和高速运动物体的速度。仪器测爆速时，可测五段连续爆速、五段到达爆速、三个独立爆速；测时间间隔时，可测五段连续时间、五段到达时间、三个独立时间。

与本机配套的“智能爆速系统”程序，能把仪器储存的测量数据传输给计算机，由计算机进行每周、每月、每季或每年的数据统计。

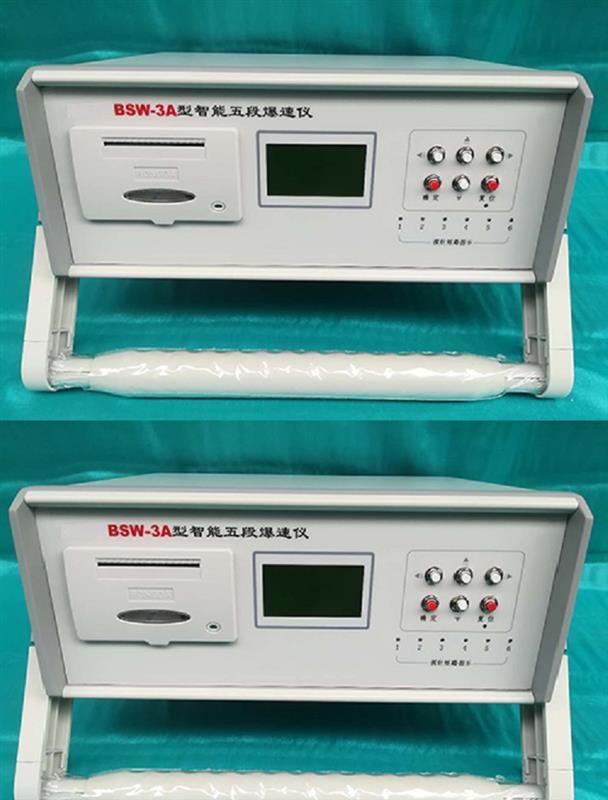

仪器采用中文显示屏，简捷的“ùü? ÷ 确定复位”按钮可以完成各种参数的设置、操作及数据处理。仪器的中文界面符合操作人员的心理习惯，操作十分方便。

该机采用薄膜彩色面板，设计新颖，美观。整机为全铝便携式结构，该机功能多、高、抗干扰能力强、交直流两用。操作方便、性能稳定。

2　主要用途

本仪器可直接完成以下参数的测试

2.1　各种时间间隔及速度的测量

2.2　塑料导、的爆速测定

3　主要技术性能

3.1　时间测量范围及误差

(0.01μs～42.949s)±0.001%+2个字

3.2　爆速测量范围及误差

(0.001m/s～100000.000m/s ) ±0.001%+2个字

3.3　可存数据（可掉电储存）

150 个

3.4　晶振频率

100MHz(1×10-5)

3.5　探针方式

断、通 、光电、压电

3.6　电源

交流220V±10%；直流6V/1.5A

3.7　功耗

交流220V：50mA 直流6V：500mA

3.8　工作环境

环境温度：0℃——40℃。 相对湿度：80%。

3.9　显示方式

LCD中文显示

3.10　体积重量

350x410x170 mm3 约4.5Kg

4　工作原理

仪器采用可编程逻辑器件EPM1270与单片机ATMEGA32作为整机的控制部件，电路简单可靠。主要由6路信号输入电路、6路信号指示电路、五段计时器、数据处理电路、USB输出电路、LCD中文显示屏、打印机、稳压电源和各个功能开关组成，通过面板上开关按键选择而完成各种参数设置与测量。
