宏晋GTR-17发电机控制器产品说明：

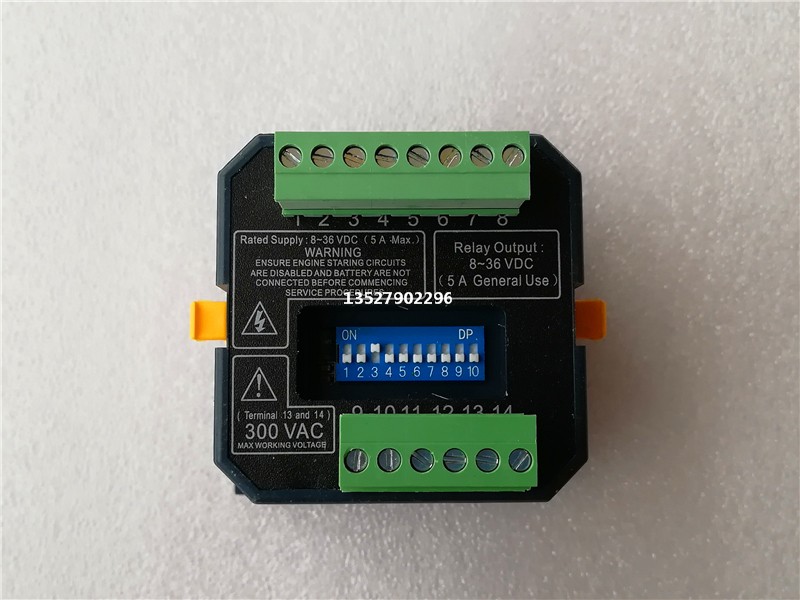

宏晋GTR-17发电机控制器为一款设计轻巧用于柴油引擎或发电机的控制器，具有自动起停、保护与警报预示等功能。面板包含有直 流电源和运转指示；监控部份有速、高水温、低、盘 車过时、紧急停止及低电瓶之故障灯号显示，可轻易判别引 擎或发电机之狀态。输出接点均采用传统电驿，可承受较大的输出电流。采 用〝手动-自动-关机〞三个按键操控发电机，并藉由控制器 背面的指拨开关來改变系统參數，合各种不同系统的需 求，使用上更有弹性。此外，采用欧式快拆端子接线，以利 模块之安装及拆换。

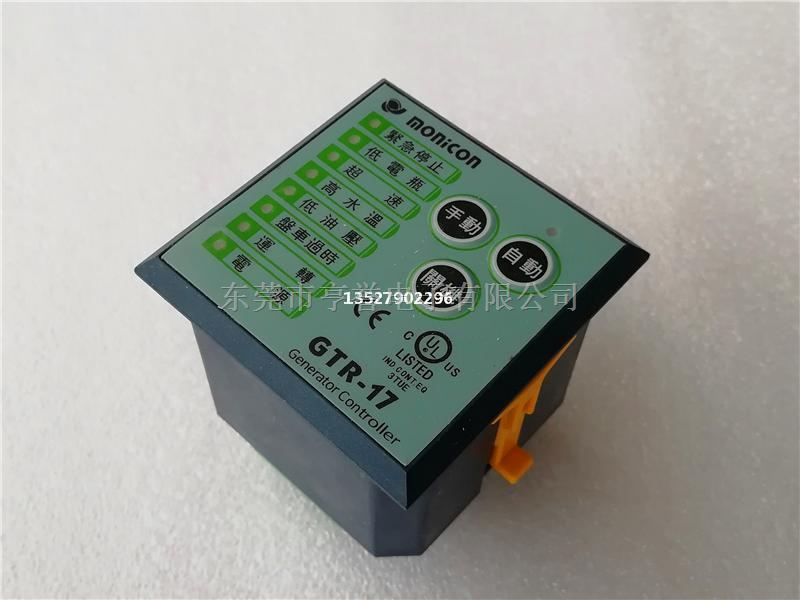

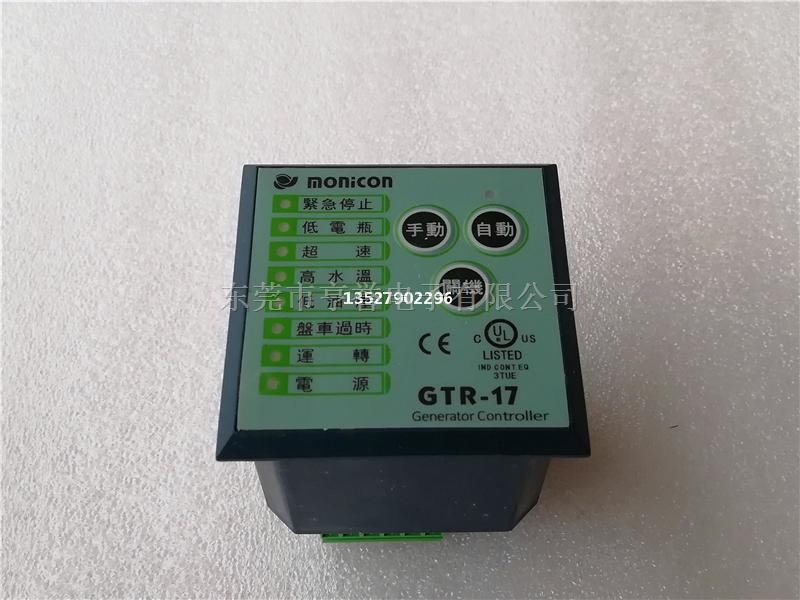

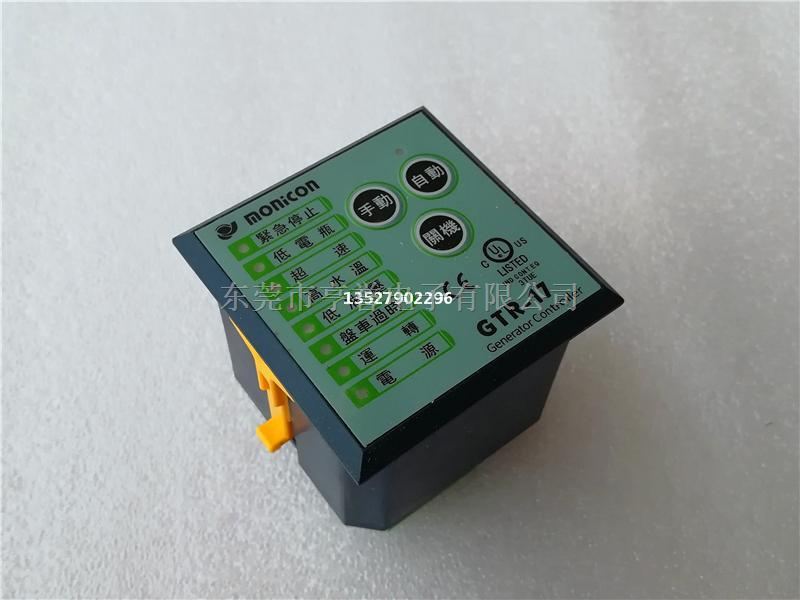

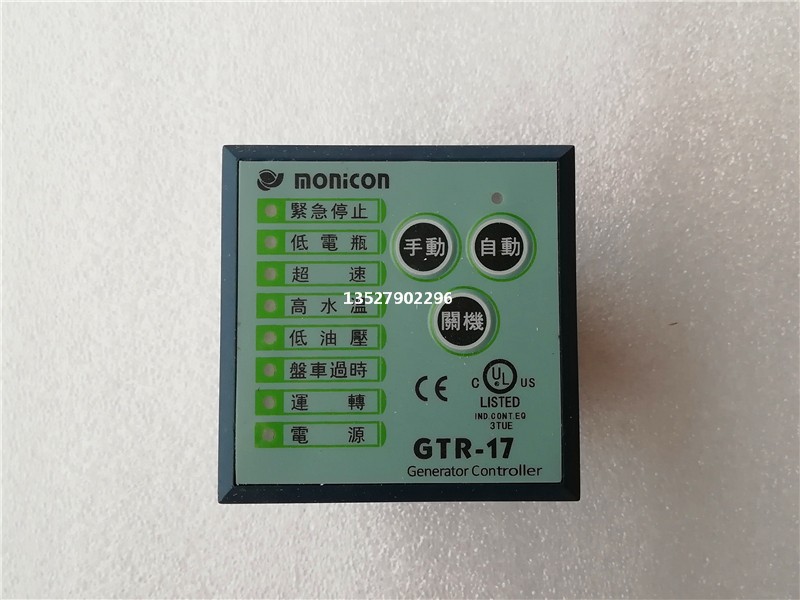

宏晋GTR-17发电机控制器面板說明

1.    灯号

1.紧急停車指示灯号

2.低电瓶指示灯号

3.速指示灯号

4.高水温指示灯号

5.低机力指示灯号

6.盘車过时指示灯

7.运转指示灯号

8.电源指示灯号

2.    按键开关 关机：手动停車／故障警报清除

自动：系统待机及可侦测外部 ATS 接点信号，自动起动 发电机。

手动：手动起动发电机，按住 1 秒即可起动。

     调整与设定

保护功能

紧急停車：1 秒.,常闭接点 低电瓶告警：5 秒.,10.5/21 VDC 速保护：2 秒.,55/66 Hz。 高水温保护：2 秒.,常开接点

低保护：2 秒.,常开(N.O)／常闭(N.C)

盘車次數：3 次 起动马达跳脱：0.5 秒，16 Hz 保护功能暂停：5 秒

    规格說明

直流电源： DC 8～36 V 消耗功率：

Max: 5W

频率输入：

0～80 Hz，输入电压范围为 AC 5～300 V

电驿输出： 起动输出电驿: 5A 输出电驿: 5A 预热输出电驿: 5A 警报输出电驿: 5A 停机输出电驿: 5A

尺寸：

72 mm  ×  72 mm  ×  58 mm

开孔尺寸：

68 mm  ×  68 mm

操作温度范围：

-20  ℃  ～  60  ℃

重量：

160 公克  (0.35 lb)
