操作规程

1、取有代表性的天然含水量或风干土样进行试验,如土中含大于0.5㎜的颗粒或夹杂物较多时,可采用风干土样,用带橡破头的研杵或用木棒在橡皮上压碎土块,试样须反复研碎,过筛,直至可研碎的土块通过0.5㎜筛,取筛下土样用“三皿法”或“一皿法”进行制样;

(1) 三皿法,取筛下土样200克左右,分开放入三个盛土皿中,用吸管加入不同数量的水或自来水,土样的含水量分别控制在液限、塑限以上和它们中间状态附近,用调土刀调匀、盖上湿布、放置18小时以上。

(2) 一皿法: 取筛下土样100克左右放入一个盛土皿中,用上述方法加水、调土闷土。

为土样的含水量控制在液塑限以上,在进行锥入深度和含水量测定后,依次加水,按上方法进行第二点和系三点入土深度和含水量测定,该两点和含水量应分别控制在液塑限中间状态附近和液限附近,但加水后充分搅拌均匀、闷定时间可适当缩短。

2、将制备好的土样充分搅拌均匀,分层装入土样试杯、用力压密、使空气也、逸出、对于较干的土样,应先充分搓揉,用调土刀反复压实,试验杯装满后,刮成与杯边齐平。

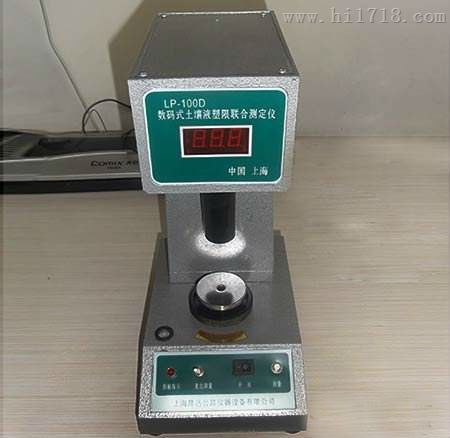

3、调平LP-100型数显液塑限联合测定仪,提起锥杆,按下百分表、将百分表调。

4、将装好土样的试杯放在数显液塑限联合测定仪的升降盘座上,调整升降并帽(或调整升降盘)待锥尖与土样表面刚好接触时停止升降、紧固并帽、接通电源,找开电源拔动开关,按下工作按钮、园锥自动下落,5秒钟时,园锥径释放器自动锁紧停止下落,按下百分表表头接触倒园锥上平面、这时的读数值就是该土样的锥入深度h1

5、 改变锥尖与土体接触位置(锥尖两次锥入位置距离不小于1厘米)重复3条及4条步骤得锥入深度h2 h1 h2允放误差小于0.5毫米,否则应重作,取h1 h2平均值作为平均锥入深度h0

6、去除锥尖入土处凡林,取10克以上的土样两个,分别装入称量盒内、称重(准确至0.01克)、测其含水量W1W2(计算到0.1%)计算含水量平均值W0

7、重复2、3、4、5、6条步骤,对其它两个含水量土样进行试验,并测其锥入深度和含水量。

8、在双对数座标纸上以含水量W为横座标,锥入入深度为纵座标,点绘三个不同含水量的H-W图,连此三点,应呈一条直线,如三点不在同一直线上,可用较高含水量的点和通过其于两点的重心处一点连成直线。

9、在H-W图上,查得入土深度H=20毫米所对应的含水量W,即为该土样的液限We

10、根据9条求出的液限We,通过液限与塑限入土深度关系图 (hp-We)查得或根据HP=算出HP再由H-W图求出入土深度为HP时所对应的含水量W即为该土样塑限WP。

电脑数显液塑限仪，电脑土壤液塑限联合测定仪，液塑限联合测定仪主要技参数:

1、圆锥仪总重：76g±0.2g 和100g±0.2g

2、圆锥角度：30°±0.2°

3、测读入土深度：0～22mm

4、测读:0.01mm，估读0.05mm

5、测量时间：5秒

6、电磁吸力：＞100g7、电源：220V ±10％

特点

采用数字显示等技，能自动定时，测量，显示，具有性能稳定、数据、测量高、读数直观、清晰、操作简单方便，工作效率高等特点

用途

用来测定土壤的液限和塑限，为划分土类，计算天然稠度，塑性指数提供的数据。

使用注意事项

（1）维修仪器不能带电进行焊接，维修人员要有的电子技。

（2）电路上可调元件不能随便调动，否则及线性。

（3）锥尖在使用（拧上卸下）时要小心，用手捏着慢慢旋动，不要碰伤锥尖。用后擦干泥土，涂少许凡士林。备用锥尖等请妥善保管。

常见故障与检修

（1）不显示数字；

检查电源保险，开关按键。电源保险在机壳后底部，保险管型号为1A/250V

(2)按下“测量”键不工作；

检查测量按键，电磁弹簧等（打开顶盖，看弹簧是否卡住）。

（3）接触指示灯不亮；

检查+12V电源及发光管，接触指示电路。

操作规程

1、仪器放置在水平的工作台上，调整水平螺旋脚，使水泡聚中。

2、将仪器的电源插头插好，打开电源开关，预热3分钟。测量前用手轻轻托起锥体至限位处，此时显示屏上的数字为随机数，测量时会自动消除。

3、将调好的土样放入试杯中。刮平表面，放到仪器的升降座上。这时缓缓地向顺时针方向调节升降旋钮，当试杯中的土样刚接触锥尖时，接触指示灯立刻发亮，此时应停止旋动，然后按“测量”键。

4、按下“测量”键后，锥体落下，此时，时间音响发出嘟！嘟……的声音。当测量时间一到，叫声停止，此时显示屏上显示出5秒钟的入土深度值，第二次测量时，需将锥体再次向上托至限位处，向逆时针方向调节升降旋钮至能改变锥尖与土的接触位置（锥尖两次锥入位置距离不小于1cm）将锥尖擦干净，再次测量，重复上述步骤进行。

5、仪器出厂时，已备好100克和76锥体。（一个锥体，二个锥尖，一个配重块）配重块和锥尖拧在一起为100克锥体重，如果用户需要使用76克锥体时，将原锥体拧下，取下锥体上的配重块即76克锥（锥尖上端的园盘即配重块），将锥尖拧上即可使用，与仪器配套的试杯、锥尖配重块配件都放在仪器其它小盒内，拿出试杯或锥尖时请注意、保护好锥尖，以免损坏。

主要技指标

1、圆锥仪总重：76g±0.2g 和100g±0.2g

2、圆锥角度：30°±0.2°

3、测读入土深度：0～22mm

4、测读:0.1mm，估读0.05mm

5、测量时间：5秒

6、电磁吸力：>100g

7、电源：220V ±10%

校验方法：

1、用目测断电后锥体下落情况。

　　2、用天平测量锥体质量,准确至0.1g。

　　3、用游标卡尺测量锥底直径和锥高后,计算出锥角夹角，准确 至0.1°。

　　4、用游标卡尺测理锥角磨耗,准确至0.1mm。验结果处理 项目均合技要求为合格
