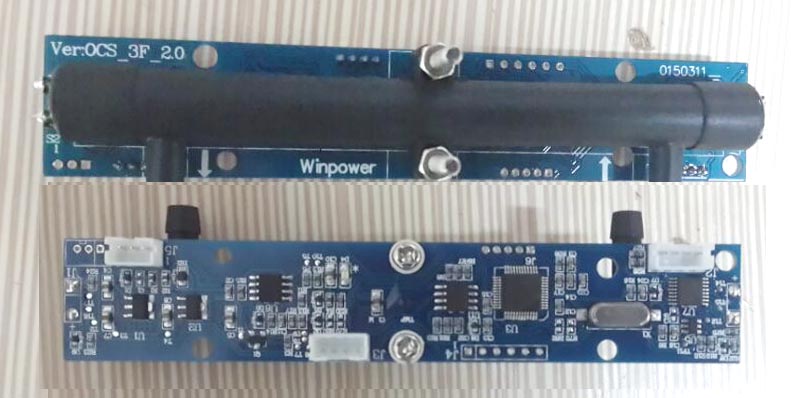

OCS-3F 声波传感器
气体浓度检测范围 | 21%-95.6%其它浓度可定制 |
浓度分辨率 | 0.1% |
浓度检测 | ±1.5%FS @（5 - 55）℃ |
气体流量检测范围 | 0-10L/min |
流量分辨率 | 0.1L/min |
流量检测 | ±0.2L/min 或读数 5%（取大者）@（5 - 55）℃ |
样气要求 | 除水（无冷凝）；粉尘过滤（ < 1 u m） |
检测周期 | 500ms |
预热时间 | 开机即可测量，10s 基本 |
数字输出 | 9600bps UART 5V TTL / 3.3V CMOS |
模拟输出 | 0～2.5V (Optio nal) |
LED 输出 | 绿色：氧气浓度>82% 黄色：82%>氧气浓度>50% 红色：50%>氧气浓度 （可另设） |
进出气方向 | 按箭头指示方向 |
工作温度 | 5~55℃ |
储存温度 | -5~65℃ |
相对湿度 | 5～85%RH |
Max压力 | 150 kPa |
工作电源 | DC 6.5-12V，50mA |
外形尺寸 | 120.5mm x 22mm x 22mm ( L x W x H) 中间螺丝长度可定制 |
传感器重量 | 25g |
功能：
1. 查询测量结果
字节数 | ||
主机发送 | 11 01 01 ED ----0x11：查询命令字； ----0x01：后面跟随一个字节 ----0x01：命令编号 ----0xED：校验字 = 0x00 – 0x11-0x01-0x01； | 4 |
传感器应答 | 16 09 01 (O2 两字节)(FLOW 两字节) (温度两字节) [ST1] [ST2] [CS] | 12 |
回复方式说明
回复方式 | 发送：11 01 01 ED 应答：[ACK] 09 01 (O2)(FLOW) (温度) [ST1] [ST2] [CS] 功能：查询测量结果说明： 在这种方式下，传感器接到数据查询命令后，会立即给予回应。但如果在回应中进入休眠时间区，会终止通信过程。或者，收到命令时处在检测时间区，传感器会不予回应。因此， 通信出错率较高，客户的通信程序要有查错机制。 这种方式比较适合轮询方式的通信程序，要求传感器立刻响应发出的查询命令。 (O2)(FLOW) (温度)为测量结果，测量结果=（高字节*256+ 低字节）/(10)。(O2)(FLOW) (温度)是一个 16 bit 的无号整数。 [ST] 系统状态位,用来指示系统的工作状态等信息. 例如：某次测量结果为流量：10L/min，O2 浓度：50%。那么返回的结果（O2 ）= 50.0% = 0x01F4 (16 进制)，（FLOW）= 10.0 L/min= 0x0064(16 进制)，返回的数据为“16 09 01 01 F4 00 64 00 D2 00 00 B5”（16 进制）。 |
自动回复方 式 | 在这种方式下，传感器不管是否收到数据查询命令，当时不立即回应，而是在进入工作时间段后，自动发送检测结果（每秒钟 2 次，时间间隔是 500 毫秒）。 这种方式是传感器的默认方式。 这种方式比较适合中断方式的通信程序。客户的通信程序需要一直保持接收状态。 |
