不锈钢卫生级双座换向阀
价格:1.00
地区:浙江省 温州市
电 话:0577-86358016
手 机:15868003577

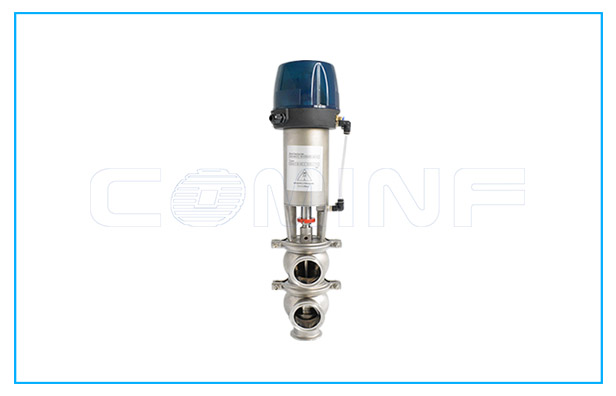

不锈钢卫生级双座换向阀

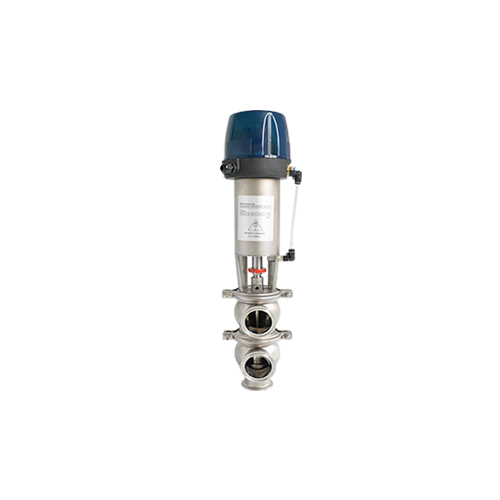

不锈钢卫生级双座换向阀

温州昌铭科技有限公司



应用
  该款换向阀应用在设备管路中物料流向切换,广泛应用于食品、酿酒、饮料、乳制品、牙膏化妆品、生物制药等行业。

技术参数

◆规格:1"~4"  DN25~DN100
◆连接方式:焊接、卡箍、螺纹、法兰
◆工作压力:≤10bar
◆供给压缩空气:4-8bar
◆压缩空气连接:气管接头 G1/8"
◆接近开关: 6-36V DC 2个NPN或PNP (选配)
◆输入电源:24V DC
◆工作温度:-10℃到120℃
◆与物料接触部分:SS304/SS316L
◆内表面接触产品:Ra≤0.8μm
◆密封件:三元乙丙(EPDM)、硅橡胶(SI)、氟橡胶(FPM)

工作原理

接入24V DC电源,线路板,接近开关通电,给入信号打开电磁阀使气源进入气缸。利用压缩空气推动气动执行器内的活塞上移,活塞杆和阀杆用定位卡片连接,同时在空气压缩推动气动执行器内的活塞上移时也拉动了阀杆的上移,使阀座上密封面压紧上阀体密封平面,即关闭上阀口连接。空气压缩低于弹簧作用力或无气体压缩时,活塞在弹簧的作用下,活塞向下推动同时带动阀杆下移,关闭下阀口。主要用于管路系统中流体切换,一路进两路出切换,应用于不存在污染或混料的管路系统中。
