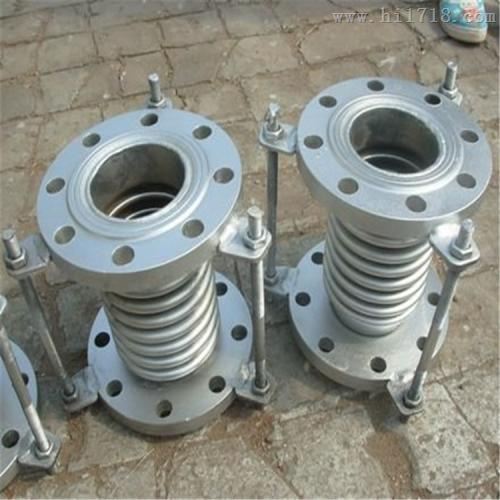

DN波纹金属补偿器 膨胀节可按图加工
价格:500.00
地区:河北省 沧州市
电 话:0317-8299986
手 机:17330177003
传 真:0317-8299986

补偿器习惯上也叫膨胀节,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。 属于一种补偿元件。利用其工作主体波纹管的伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现业中用途广泛。供热上,为了供热管道升温时,由于热伸长或温度应力而引起管道变形或破坏,需要在管道上设置补偿器,以补偿管道的热伸长,从而减小管壁的应力和作用在阀件或支架结构上的作用力。

timg (38).jpg

作用编辑

1.补偿吸收管道轴向、横向、角向冷热变形。

2.波纹补偿器伸缩量,方便阀门管道的安装与拆卸。

3.吸收设备振动,减少设备振动对管道的影响。

4.吸收地震、地陷对管道的变形量。

选用技巧编辑

补偿器采用矩形截面,圆角波形,管道中单个膨胀节承受二维方向位移。由2个膨胀节组成的肘接管道可承受三维方向位移。矩形圆角金属波纹膨胀节有全高、半高型、按照烟道尺寸,应力应变要求用户可多波节选用。

1、用户根据管系热位移情况选定了合适的补偿器以后,至少还得提供管内的流通介质,烟风道的设计压力,运行时的温度,烟风道横截面的外形尺寸(长、宽)所选用的波形(全高216mm、半高108mm)和波数(单个波纹单波数不过6波),以便进行补偿器的结构设计和制造。

2、每波允许膨胀量:全高型△α=±24mm半高型△α=±12mm。

3、挡灰板:对风道或少尘的管道可以不采用,对多尘的烟道应采用档灰板。

4、为减少波纹管的波节数,应考虑冷拉50%。

5、补偿器适用于截面面积小于4.6平方米以及烟风道外形尺寸中有一边小于1.5m但大于0.6mm的场合。标准全高型波纹补偿器适用于的烟风道。

timg (7).jpg

选型编辑

由于受到各方面的制约是相当复杂的,但是任何复杂的管系都可以选用若干个固定支架在不同的部位选择不同的设置,将其分成若干形状相对简单的单独管段,“Z”型管段和“∏” 型管段等,并分别确定各管段的变形及补偿量,由于补偿器的种类很多,正确地选型是重要的,因此在管系的总体设计时,应充分地考虑到管线的走向和支撑体系(包括固定管架、导向滑动管架等)的设计和综合考虑补偿器的造型和配置,以示、合理、适用、经济的组合。 波纹管补偿器它是以波纹管为的挠性元件,在管线上再作轴向、横向和角向三个方向的补偿。轴向型补偿器为了减少介质的自激现象。在产品内部没有内套管,在很上限制了径向补偿能力,故一般用以吸收或补偿管道的轴向位移(如果管系中确需少量的径向位移,可以订货时予以说明其径位移量):横向位移补偿器(大拉杆)主要吸收垂直于补偿器轴线的横向位移,小拉杆横向位移补偿器适合于吸收横向位移,也可以吸收轴向、角向和任意三个方向位移的组合:铰链补偿器(也称角向补偿器)。它以两上或三个补偿器配套使用(单个使用铰链补偿器没有补偿能力),用以吸收单向平面内的横向变形,万向铰链(角向)补偿器,由两个或三个配套使用,可吸收三维方向的变形量。
