智能转速监测装置HY-ZS1，HY-ZS3
HY-ZS1型智能转速表是新一代转速监测装置。可对装有60齿的汽轮机进行转速监测，具有转速值记忆、报警值任意设定等功能，并可提供两路超速报警继电器输出及单路零转速报警继电器输出。当监测转速值大于“超速报警1值”时，超速报警1继电器闭合输出，同时超速报警1灯常亮。当监测转速值恢复到低于“超速报警1值”时，超速报警1继电器断开，但超速报警1灯保持不变（可及时提醒现场操作人员，该被监测设备曾经有过报警记录）。同理，超速报警2值的报警过程与超速报警1值的动作过程完全一样。

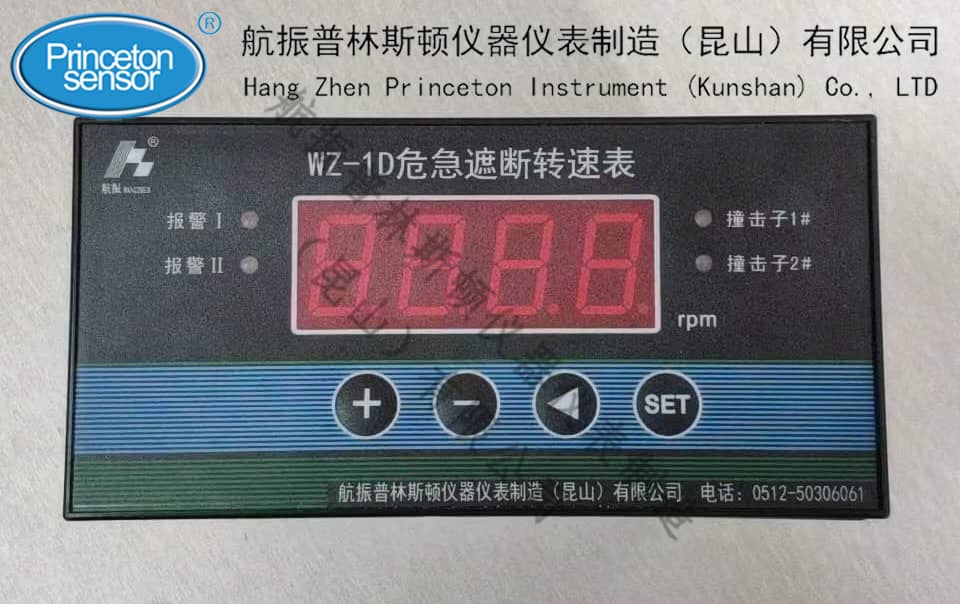

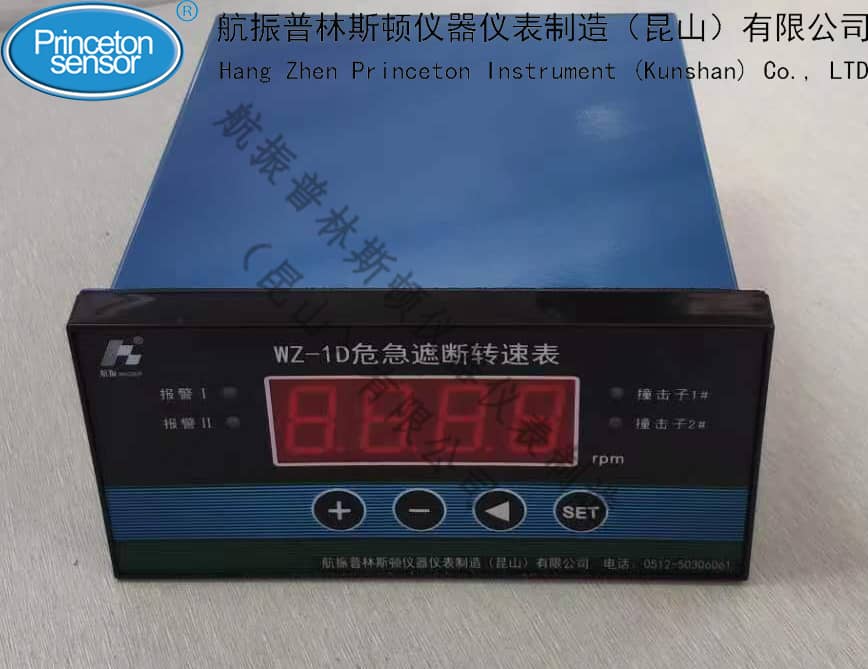

 装击子转速表。

3.技术参数
名  称 参  数 备    注
转速显示范围 0…9999转/分
转速测速范围 0…8000转/分
采样 ±1转/分
测速 ±1转/分
供电电源 AC 220V (±10%)
输入信号范围 Vpp=0.1～30V
直流电源输出 +15V（100 mA）（选配）
继电器输出容量 AC 250V 3A DC 30V 3A
609

2.准备工作

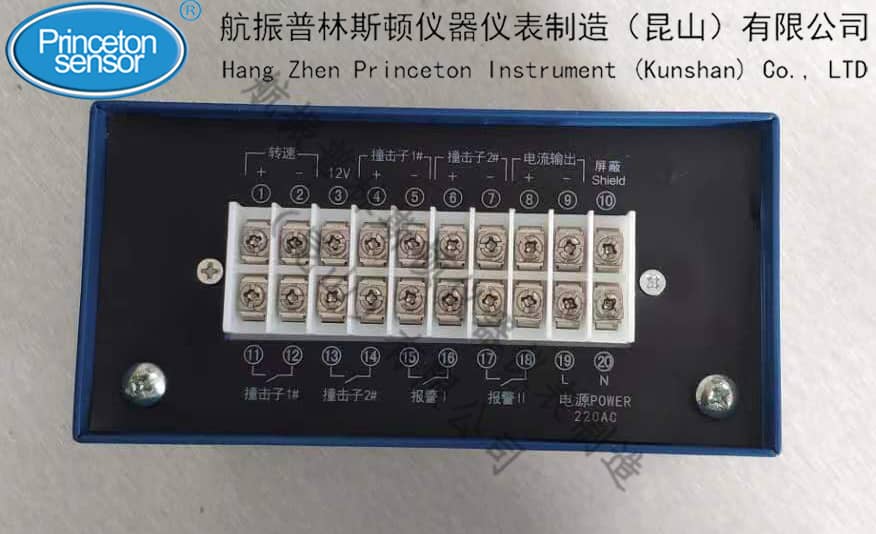

导线截面可使用以下尺寸：
供电电源：    2×2.5mm2
继电器输出：    2×2.5mm2
模拟量输入、输出：    2×1.5mm2带屏蔽的双芯电缆
注意：
模拟量输入电缆、模拟量输出电缆必须采用独立的屏蔽保护，防止信号之间的干扰。
3.技术参数
名  称 参  数 备    注
转速显示范围 0…9999转/分
转速测速范围 0…8000转/分
采样 ±1转/分
测速 ±1转/分
供电电源 AC 220V (±10%)
输入信号范围 Vpp=2～30V
直流电源输出 +15V或-24V（300 mA）
继电器输出容量 AC 250V 3A  DC 30V 3A
同步脉冲输出*注释1 5～20(V)
205v t
模拟量输出*注释2 4～20mA 优于0.5%
配用传感器 专用有源转速传感器 详见传感器说明
注释1:
外部阻抗应≥3KΩ, 否则波形的幅值将随外部阻抗减小而降低,但不影响脉冲输出。
警告：
脉冲输出严禁短接！
注释2:
⑴ 0～7000转/分对应4～20mA（如有其他特殊转速对应需求可定制）；
⑵ 外接阻抗应低于400Ω( 典型值为200Ω时，为0.1% )，若外部阻抗不在此范围内，则需作内部调整方可达到所需。因此在订购本产品时，预先提供外部设备的阻抗值，以便出厂时作校正。
主要功能
● 具有速度测量显示功能，测速99999转/分，五位数码管显示。
● 报警功能，当所测速度超过任一报警设定值时，前面板相应报警指示灯亮，在后面板输出开关信号，保护被监控设备。
● 设有电压、电流输出接口，可与计算机等设备连接。
● 报警值、齿数、时间可通过前面板按键设置。
● 对超速事件具有存储功能，以备查询。
● 对传感器或输入电路故障具有指示功能。
● 设有自检功能
3.技术参数
● 测量范围：1～99999转/分，
● 准确度：±0.02%×n(n为显示仪的示值r/min)±1个字
● 输入信号：正弦波或脉冲输入，输入电压有效值0.3-20V
● 报警输出：在前面板上有二个红色LED指示灯，报警1及报警2。在后面板有二个继电器常闭报警触点，继电器输出接点电流为：AC220V/3A，DC28V/3A。
● 输出接口:输出正比于转速监控仪满量程范围(0-3500r/min)
电流：4～20mA 负载≤500Ω
电压：1～5VDC 负载≥5KΩ
● 工作环境：
A．温度：0～+60℃
B．相对湿度：≤80%
C．周围无强磁场干扰
D. 周围无腐蚀性气体存在
● 工作电源：AC220V±10% 50Hz±5% 功耗≤20W
● 安装方式: 盘式
