板式换热器

结构特点：

板式换热器由一组波纹板片、橡胶密封垫和一幅金属框架组成。板片之间形成流道并由密封垫密封。冷热流体在密封垫的引导下分别交替的流过格子的流道并通过板片传递热量。

产品概述：

产品型号分为：BR0.02-BR1.6系列、BRB0.35-BRB1.2系列。

规格：BR、BRB、BRG三个系列。

单板面积：0.02-1.6㎡。

装机面积：0.4-800㎡。

工作温度：230℃

工作压力：2.0MPa

板式换热器一般特点：

板式换热器是以波纹为传热面的新型、换热器，它具有以下优点：

1、板式换热器的传热系数高，一般可达4000-7000W/㎡℃。与同样流速的管壳式换热器相比，约为管壳式换热器传热系数的3-5倍。

2、板式换热器体积小，占地面积小，散热损失小，重量轻，板式换热器结垢紧凑，体积小，每立方米体积内约布置250平方米左右的传热面积，占地面积为管壳式换热器1/5-1/10。

3、拆装清洗方便，甚至可以不拆开把压紧螺栓松开就可以抽出板片进行清洗，更换胶垫，以至更换板片。

4、板式换热器上设有观察孔，冷热介质发生内泄时容易及时发现，可避免发生两种介质混合现象。

型号说明：

1、板式换热器型号的表示方法：

示例1

BR0.2-1.0-15-N

表示为等截面人字形波纹板片，单板面积为0.2平方米，整机公称换热面积为15平方米，设计压力为1.0MPa，密封垫为胶垫，非悬挂式板式换热器。

示例2

BRB0.5-1.0-50-E-I

表示为不等截面人字形波纹板片，单板面积为0.5平方米，整机公称换热面积为50平方米，表示压力为1.0MPa，密封垫为三元一丙胶垫，悬挂式板式换热器。

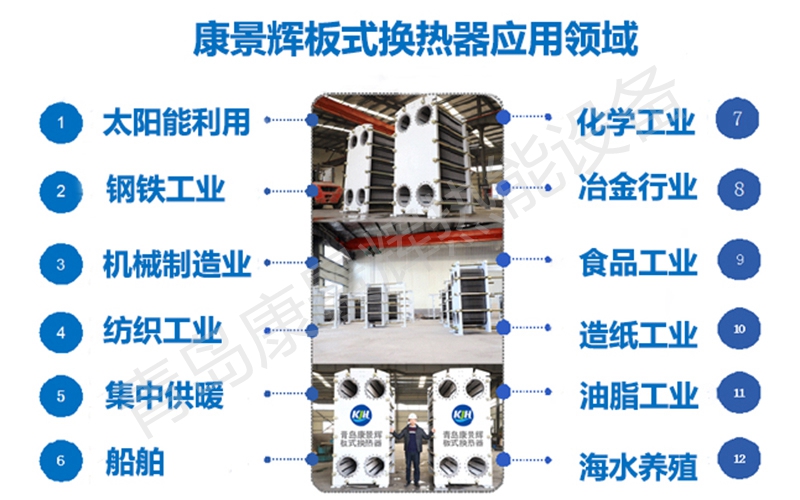

应用范围：

1、在供热空调和生活用水中。 2、在食品行业中。 3、在化学工业中。 4、在、制碱工业中。 5、在石油、石化工业中。 6、在电力工业中。 7、在制金工业中。 8、其他场合。

板片材质：

1、不锈钢板SUS304、SUS304L、SUS316、SUS316L、SUS321。

2、钛板、钼板。

3、钛合金板。

4、客户如果对材质有要求，可在订货时提出。

密封胶垫：

类别：普通型胶垫，挂垫型胶垫。

规格：BR0.02-BR1.6  BRB0.35-BRB1.2

材质及耐温范围：1、橡胶（N)-20—110℃ 2、三元乙丙橡胶（E）-50—150℃ 3、氟橡胶（F）0—180℃ 4、硅橡胶（Q）-65—230℃

特点：

a：免粘胶垫是胶垫模具设计及时增加了板片的角孔边缘的固定点，从而免去了用胶粘接的繁琐工艺，节省了人力和原材料。

b：在高温条件下，由于不存在胶对板片腐蚀，可板式换热器使用寿命的1-2倍。

c：维修方面不需粘接，减轻了劳动强度，降低了维修成本。

d：了胶垫在槽中的滑动，可使用压力6公斤左右。

密封胶垫不用于供热行业，也适用于食品、制药和化工行业，并可以根据用户的要求生产各种橡胶制品。

BRB型板式换热器：

1、不等截面的板式换热器是将板片压制成两侧流体通道横截面积不等的人字形波纹，然后把两片（A板和B板）流体通道横截面积打的波纹的一面相对组成宽流道，把两片板片(B板和A板）流体通道横截面积小的波纹的一面相对组成窄流道。宽窄流道的横截面积之比约为2:1.而常用的板式换热器中两个通道的横截面积及当量直径是相等的。在供热行业中，冷热介质的流量在多数情况下是不等的，因为在供热行业中，热介质进出口温度差较大，处理量较小，冷介质的温度差较小，处理量较大，如果选用BR型板式换热器，就势造成冷热介质通过板片的流速不等，从而影响传热效果，如果选用不等截面板式换热器，使处理量大的介质流经宽流道，处理量小的介质流经窄流道，在单流程的情况下，可使冷热介质在板间的流速接近或相等，这样就可以板式换热器的换热能力，就了传热系数。

2、不等截面板式换热器采用单流程的连接方式，可以的减少设备堵塞现象，并减少阻力损失，更有利于安装和维护。

3、在冷热介质处理量不等的情况下，选用不等截面板式换热器可以减少的设备选用面积，可减少部分设备投资。一般可以减少15％-20。

4、不等截面板式换热器板间介质采用对角逆流的形式，更有利于冷热介质的热交换。
