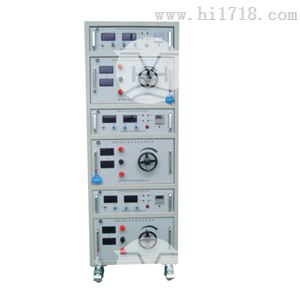

型号：DWW-SL系列 太阳能电池板IV曲线模拟电源

0~10KW

20KW

50KW

100-500KW

工作方式

稳压稳流状态自动切换

输入

AC380V±10%  50Hz±10%   （三相四线制）

输出

输出电压：DC 0~额定值 输出电流：0~额定值 （0是近似0，下同）

恒压值连续可调范围：0~额定值

恒流值连续可调范围：0~额定值

稳压

源效应≤0.1%额定值（输入电源电压变化±10%时引起的输出电压的变化率）

负载效应 ≤1%（电源输出电流从至额定值变化时引起的输出电压变化率）

稳流

源效应≤0.1%额定值（输入电源电压变化±10%时引起的输出电压的变化率）

负载效应 ≤1%（电源输出电流从至额定值变化时引起的输出电压变化率）

输出纹波

稳压时：输出纹波：≤1%+10mV（值）；

额定输出时测量，测量方法见相关标准

时飘

≤0.3%额定值（电源连续工作时间大于8个小时引起的输出电压的变化率）

温飘

≤0.04%额定值/℃（电源使用环境温度范围内由环境温度变化引起的输出电压变

化率）

电压/电流设定

十圈电位器

显示功能

显示方式

电压表为3位半或4位半LED数码管显示；

电流表为3位半或4位半LED数码管显示。

显示分辨率

电压表0.1V，电流表0.1A   （不同规格电源显示可能不一样）

显示误差

电压表≤1%±1个字、电流表≤1%±1个字 （10% - 100%量程内）

保护方式

输入缺相、输出限流、限压、短路、过压、过载保护

输出I-V曲线以及功率等可编程设定

输出的电压-电流曲线，即I-V曲线可编程，通过设置电压电流曲线来实现；例如电压功率曲线如下：（具体按客户要求）

1） 电压在400V~500V间曲线可编程；当输出电压小于400V时，输出功率单调减小

2） 电压在500V~600V间曲线可编程；当输出电压小于500V时，输出功率单调减小

3） 电压在700V~800V间曲线可编程；当输出电压小于700V时，输出功率单调减小

工作方式

长期满负荷连续工作

环境条件

使用场所：在室内使用，温度：-20℃~+40℃

缘电阻

≥20MΩ

耐压强度

1500V 60S
