数显电动碟式液限仪
价格:电议
地区:上海市
电 话:152-21006528
手 机:15221006528

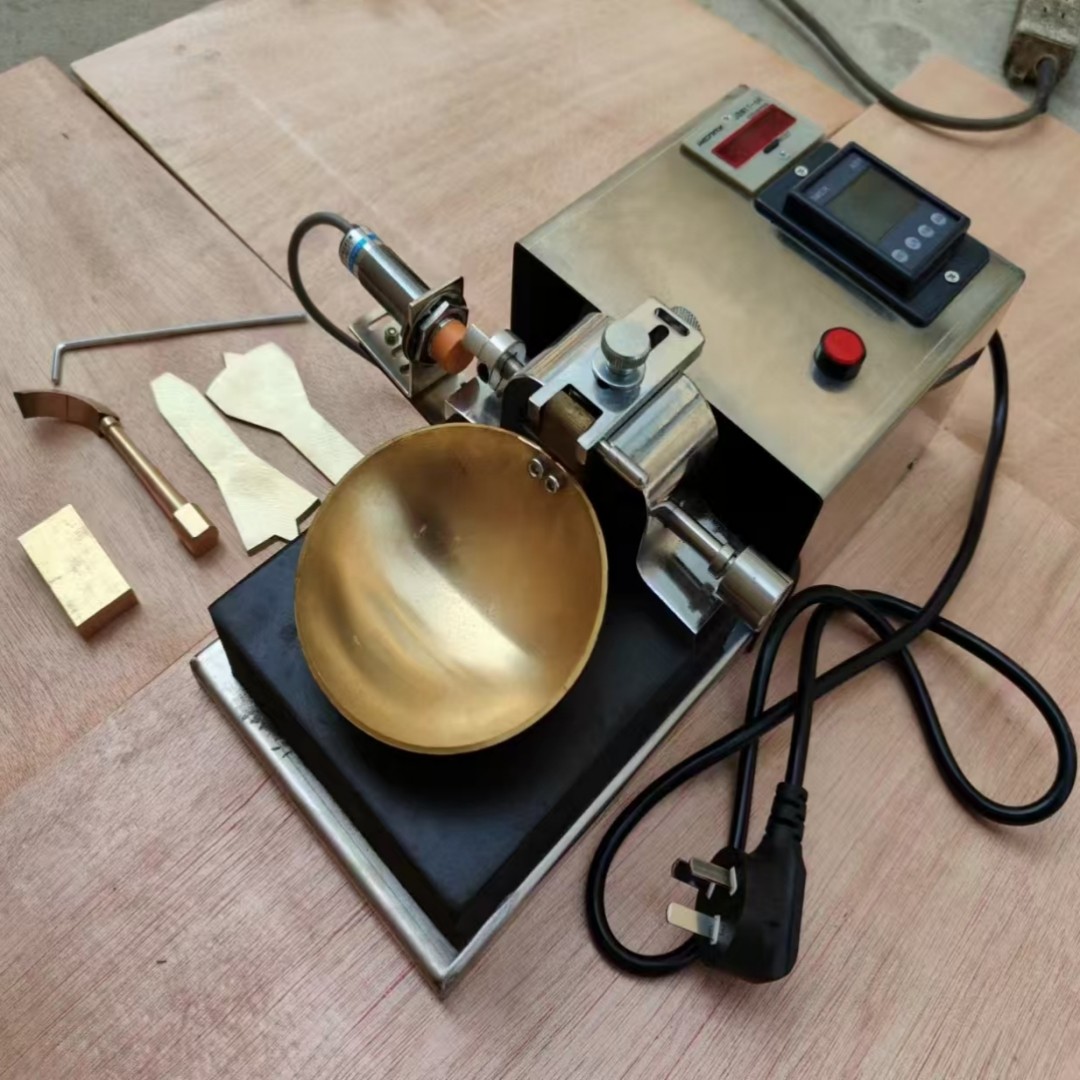

数显电动碟式液限仪


产品简介

数显电动碟式液限仪测定土和填料的液限含水率。依照GB/T 21997.1-2008《土工试验仪器液限仪第1部分:碟式液限仪》标准设计制造,满足JTG3432-2024《公路工程集料试验规程》、JTG3430-2020《公路土工试验规程》、TB10102-2023《铁路工程土工试验规程》、GB/T50123-2019《土工试验方法标准》、ASTM D4318《土的液限标准试验方法》等标准要求。



产品参数

1、内置击数计时数器,准确无误差

2、碟下落频率: 120击/分钟(允许误差15%)

3、落高:10mm

4、底座尺寸:150*125*50mm

5、底座硬度:邵氏A97-A100

6、铜碟和划槽刀表面粗糙度:Ra3.2um



产品特点

1、数字显示,简洁直观;

2、可设置坠击次数,自动停机;

3、可设置坠击速率,数据准确无误差;

4、大功率电机更耐用。



操作规程

1、数显电动碟式液限仪试验是一种用于测定土壤液限的方法,

2、准备土样。将土试样放在蒸发皿中,加入15至20毫升蒸馏水,使用调土刀反复搅拌和搓捏直至土样彻底混合。之后,每次加1至3毫升水,并充分拌匀。

3、制作土膏。将土样与足够的水混合达到一定的稠度,当土膏下落25至35次时,将土膏放在碟中,使用调土刀将土膏压铺成一定形状,并尽量减少压平的次数以避免混入气泡。土膏的最厚处应为1厘米。形成槽缝。用调土刀修平土膏面,然后将土膏沿直径方向划开,形成清晰的槽缝。

4、土碟起落试验。以每秒2转的速度转动摇把,使土碟起落,直至土膏两半在槽底接触的长度约为1/2英寸(12.7毫米)。记录槽底接触的长度为1/2英寸时所需的击数。

5、取样和称重。从土碟的一边到另一边垂直切取一片土,宽度约等于切土刀宽,包含槽缝闭合处的土,将其放在称量盒中,称重并记录。然后在230°±9°F(110°±5°)的温度下烘至恒重,冷却后立即再次称重,记录烘干后的失重作为水重。

6、重复实验。将碟内剩余的土料移至蒸发皿,再加水以增加土的流动性,重复上述步骤至少两次,以获取不同稠度的土样。

7、计算液限。计算土的含水量,以烘干土重的百分数表示。液限是指在流态曲线上取下落25次处的含水量。

8、绘制塑流曲线。在半对数纸上绘制塑流曲线,表示含水量与碟下落次数的关系。

9、通过以上步骤,可以有效地测定土壤的液限,进而划分土壤类别并了解其工程性质。


维修保养

1、安装在清洁、干燥、温度均匀、周围无振动、无腐蚀气体影响的环境中。

2、应保持清洁,试验机无保护层的零件应经常擦油,以防锈蚀。

3、不使用应将机器用塑料套罩好。

售后服务

但凡从上海舜谊试验设备制造有限公司购买的产品均可享受质保一年服务;一年内如有产品质量问题包修包换,并可享受终身维护服务。



测量对象

土和填料

新旧程度:

全新

企业类型:

生产

售后服务:

质保一年

产品优势:

价格低、质量好
