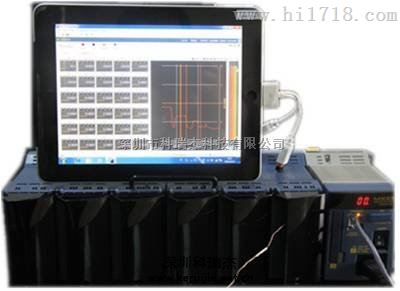

横河MX100基于PC的数据采集单元
价格：电议
地区：广东省 深圳市

深圳市科瑞杰科技有限公司

免费会员 营业执照已上传

>
全部产品 进入商铺





咨询QQ：281859292   2772057695



 深圳市科瑞杰科技有限公司



横河MX100基于PC的数据采集单元













深圳市科瑞杰科技有限公司-YOKOGAWA日本横河MX100基于PC的数据采集单元：30通道输入模块,兼容Windows Vista,报警级别由2个增加到4个,多通道、高隔离电压,多周期测量,灵活的系统配置,多种基于PC的软件可选,简单的软件设置,每次测量时无需重新接线,10、20或30通道的一体式“快速启动套件”。







主要特性与技术指标





  • MX100 Style S3 新！

    • 30通道输入模块

    • 兼容Windows Vista

    • 报警级别由2个增加到4个

  • 多通道、高隔离电压

  • 多周期测量

  • 灵活的系统配置

  • 多种基于PC的软件可选

  • 简单的软件设置

  • 每次测量时无需重新接线

  • 10、20或30通道的一体式“快速启动套件”


特点

、多通道

下表显示不同测量周期所对应的测量通道数的参考信息(使用Yokogawa专有软件时)：


测量周期与通道数之间的关系在很上取决于PC性能。实际性能可能与上表所示不同。

<PC系统要求>
CPU：Pentium 4 3.2 GHz；内存：1GB；OS：Windows 2000；硬盘：160GB
通信接口：以太网100Base-TX

多周期测量

一个系统可以通过多种组合方式使用3种测量周期。可对每个模块指定测量周期。不同类型的输入模块可设置相同的测量周期，相同类型的输入模块也可设置不同的测量周期。有12个测量周期作为选件供用户选择：10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、30s和60s。请注意，中速通用输入模块(MX110-UNV-M10)无法设定10/50ms的测量周期。

设置测量周期示例

可为每个模块灵活设置多周期系统，如下图所示。三种颜色分别代表三种测量周期。


Yokogawa专有PC软件窗口

此窗口显示各个测量周期的测量值。在测量期间，可以同时确认快速变化信号和慢速变化的信号。


A：以100ms的测量周期测量0.5Hz的正弦波
B：以10ms的测量周期测量8Hz的正弦波
C：以50ms的测量周期测量1Hz的正弦波

高耐压(加强缘)

输入端子和机壳之间采用加强(双层)缘，实现了600Vrms/VDC(连续)的高耐压。如下图所示，即使电池串接，使共模电压增加时，仍可的测量每节电池的电压。


噪声抑制(MX110-UNV-H04)

MX输入模块使用具有出色噪声抑制性能的积分型A/D转换器。尤其是MX110-UNV-H04四通道通用输入模块，每个输入通道包含积分型A/D转换器，在测量过程中体现出的噪声抑制性能。此外，对于积分型A/D转换器无法抑制的噪声，可通过数字滤波功能抑制。时间常数可以设置为测量周期的5~100倍。因此，可以根据要抑制的噪声进行滤波。

噪声抑制示例

向MX施加左图中的噪声源时，会出现右图中的结果。即使是在高噪声环境中，也能进行稳定的测量。

施加到MX的噪声源
施加H和L之间的
噪声信号(常规模式)。		噪声输入时，MX100的输出窗口
使用的模块：MX110-UNV-H04四通道通用输入模块
测量范围为2V(-2V~+2V)，测量周期为50ms，积分时间为“Auto”，滤波器“OFF”。
噪声抑制示例


系统配置

单台MX和单台PC之间的连接(24通道/10ms或60通道/100ms的测量)


一台MX在测量周期为10ms时多可采集24通道，测量周期为100ms时多可采集60通道(两种情况都安装6个模块)。

 构建系统
MX和PC可通过集线器和以太网直连电缆进行连接。也可单独使用交叉电缆进行连接，而不使用集线器。
 输入信号：
   DC电压、热电偶、
   RTD、数字输入(可混合输入)		PC软件
一对一连接时，使用主模块附带的MX100标准软件可方便地构建数据采集环境。
MX由主模块、输入/输出模块和基板组成。此配置以主模块为。
 输出信号：
   数字输出


多台MX和一台PC之间的连接

测量多1,200个通道并使用MXLOGGER


由多台MX组成系统的示例：

构建系统
通过集线器和以太网直连电缆将MX和PC连接在一起。

PC软件
Yokogawa的软件“MXLOGGER”(可选)支持通过多台MX采集数据。MXLOGGER可实现多20台MX的数据采集(每台可输入多60个通道，20台为1,200个通道)。

请注意，MXLOGGER的短测量周期取决于系统的通道总数和PC的性能。有关测量周期和通道数的说明，请访问....

如果用户希望创建自己的数据采集软件，每个PC软件能整合的MX数量不受限制。请注意，如果对PC及软件设定了负荷条件(如，多台数据采集器，且测量周期短)，数据采集可能会出现延误或数据丢失的情况。



硬件配置

模块 MX的设计由主模块、输入/输出模块和基板这三个单元组成，可构建理想的测量环境。
组装后可按原样做台式机使用(模块装有支脚)。请注意，机架安装需使用DIN导轨。


主模块(MX100)

主模块是控制数据采集的引擎。配备电源、以太网端口和CompactFlash卡插槽。一个主模块多支持六个输入/输出模块。用户可选择多6个任意类型的模块。


以太网端口：

用于与PC通信。自动识别100Base-TX或10Base-T

CF (CompactFlash)卡插槽：


使用CF卡时，如果与PC的通信中断，测量数据会保存到卡中。CF卡可以备份数据，即使MX配置为基于PC的测量，用户也无需担心数据丢失。		CF卡的数据备份时间
(提示：分钟/小时/天都是近似值。)
保存
通道数		测量
周期		32M128M512M
10个通道10ms2小时9小时36小时
100ms21小时3.5天15天
500ms4.5天18.5天75.5天
2s18天75.5天303天
24个通道10ms54分钟3.5小时15小时
100ms9小时37小时6天
500ms45小时7.5天31.5天
2s7.5天31.5天126天
60个通道10ms18分钟75分钟5小时
100ms3.5小时15小时2.5天
500ms18小时3天12.5天
2s3天12.5天50天


输入模块


名称型号通道数短测量周期说明
500ms扫描速度的30ch通用输入模块MX110-VTDL3030500ms钳式端子，DCV/TC/DI
MX110-VTDL30/H330500msM3螺丝端子，DCV/TC/DI



名称型号通道数短测量周期说明
通用输入模块MX110-UNV-H04410msDC电压，热电偶，3线RTD，DI(无电压触点，电平(5V逻辑))。允许混合输入。
MX110-UNV-M1010100msDC电压，热电偶，3线RTD，DI(无电压触点，电平(5V逻辑))。允许混合输入。
4线RTD和电阻输入模块MX110-V4R-M066100msDC电压，4线RTD，DI(无电压触点，电平(5V逻辑))。允许混合输入。
应变输入模块MX112-B12-M044100ms内置120欧姆电桥电阻
MX112-B35-M04内置350欧姆电桥电阻
MX112-NDI-M04连接外部电桥头和应变计式传感器(NDIS接口)。
5V数字输入模块MX115-D05-H101010ms无电压触点，集电开路，电平(5V逻辑)。允许混合输入。
24V数字输入模块MX115-D24-H101010ms电平(24V逻辑)，Vth = 12V



输出模块

名称型号通道数输出更新周期说明
模拟输出模块MX120-VAO-M088100ms允许混合电压(±10V)和电流(4-20mA)输出
PWM输出模块MX120-PWM-M088100ms脉宽调制输出模块
数字输出模块MX125-MKC-M1010100ms“A”触点(SPST)


基板

基板可用于1~6个输入/输出模块的配置。

用于MW100/MX100时，须替换为MW100/MX100标配的附件。

附件

接口护盖
接口护盖用于空的插槽

交流适配器(772075)
交流适配器用于DC电源型号。
工作温度范围：0~40°
*限MW100


附件(可拆卸端子)

除MX112-NDI-M04的端子以外，输入/输出端子都可拆卸。如果事先准备好多个端子，多次测量之间无需重新接线。





型号说明
772061螺丝(M4)端子板(包含RJC(参比端补偿))。
与772062组合使用。适用于MX110-UNV-M10、MX115-D05-H10和MX115-D24-H10。
772062输入模块和螺丝端子块之间的连接电缆。
适用于MX110-UNV-M10、MX115-D05-H10和MX115-D24-H10。
772063带钳式端子的端子板(包含RJC)。
适用于MX110-UNV-M10、MX115-D05-H10和MX115-D24-H10。
772064钳式端子。适用于MX110-UNV-H04。
772065钳式端子。适用于MX120-VAO-M08、MX120-PWM-M08和MX125-MKC-M10。
772067带钳式端子的端子板。适用于MX110-V4R-M06。
772068带钳式端子的端子板(内置120欧姆电桥电阻)。适用于MX112-Bxx-M04。
772069带钳式端子的端子板(内置350欧姆电桥电阻)。适用于MX112-Bxx-M04。
772080带螺丝(M3)端子的端子板(包含RJC)。
适用于MX110-UNV-M10、MX115-D05-H10和MX115-D24-H10。
772081带钳式电流端子的端子板，配备10欧姆内置电桥电阻，适用于MX110-UNV-M10
772082带钳式电流端子的端子板，配备100欧姆内置电桥电阻，适用于MX110-UNV-M10
772083带钳式电流端子的端子板，配备250欧姆内置电桥电阻，适用于MX110-UNV-M10


使用DIN导轨安装在机架或面板上

使用DIN导轨安装在机架或面板上。使用支架可以方便地安装DIN导轨。基板(MX150)标配两个支架。

使用DIN导轨安装在机架或面板上。使用支架可以方便地安装DIN导轨。基板(MX150)标配两个
