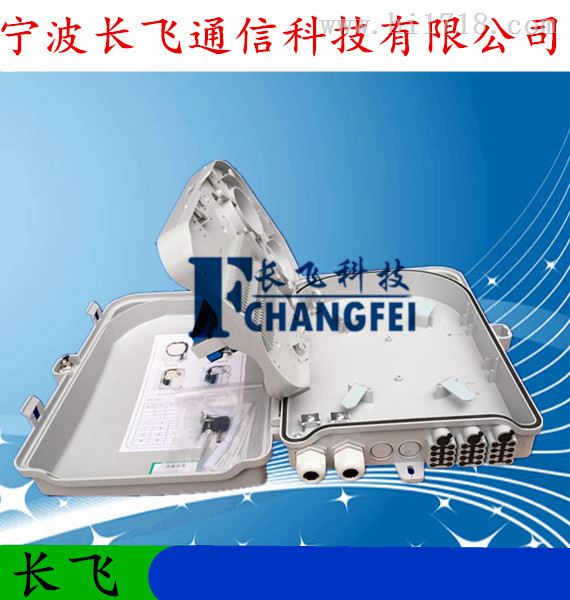

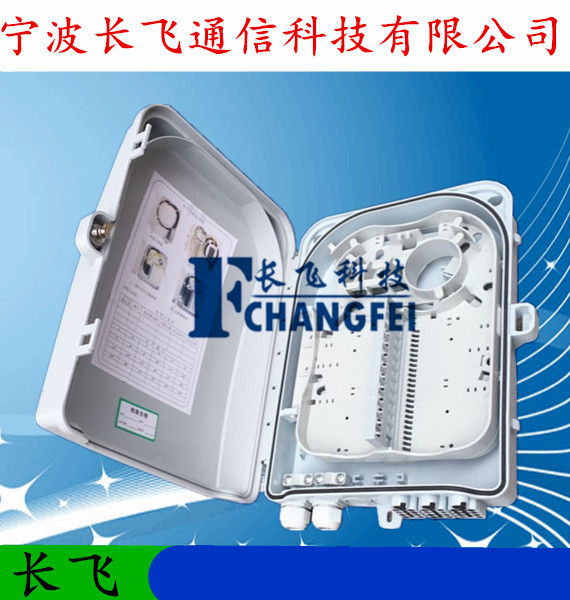

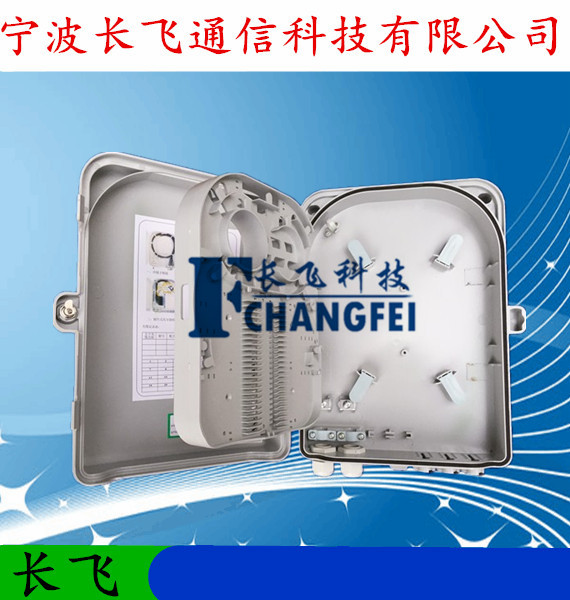

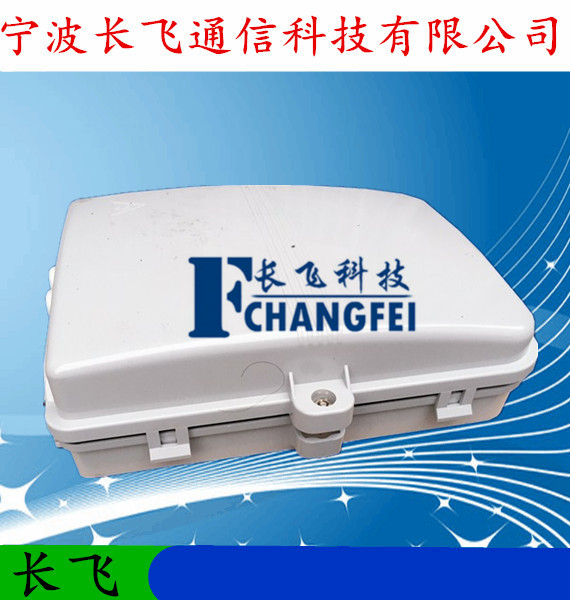

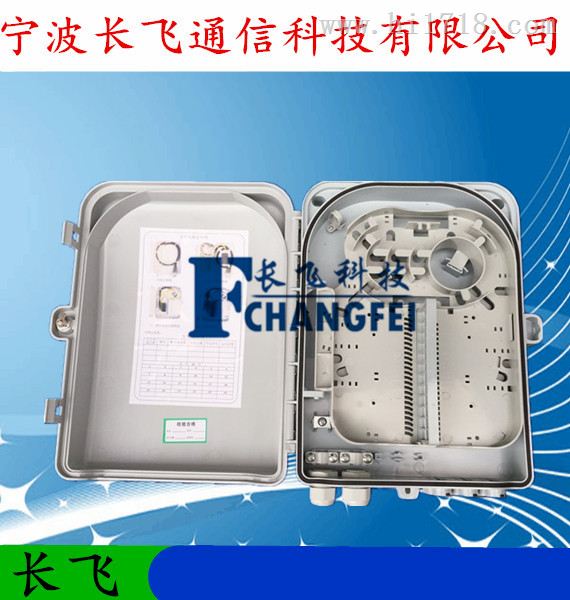

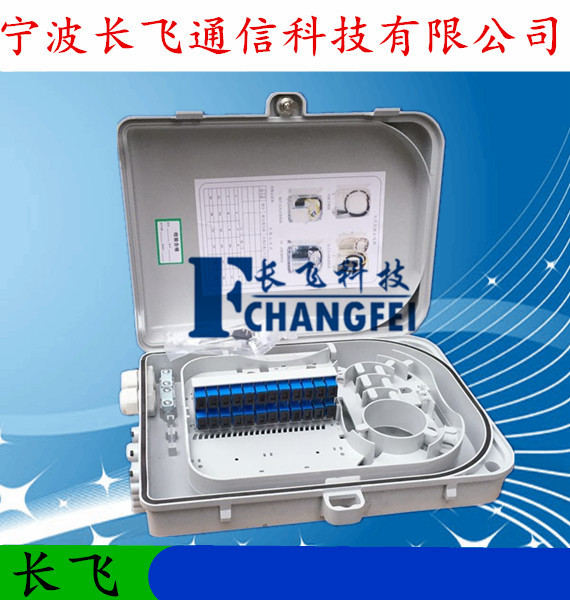

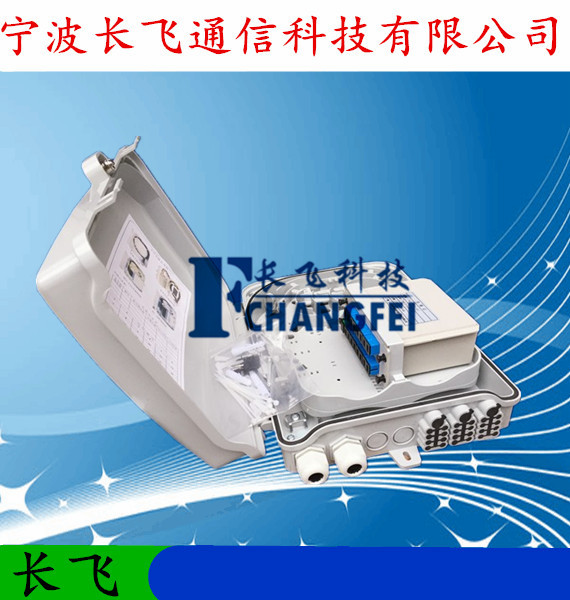

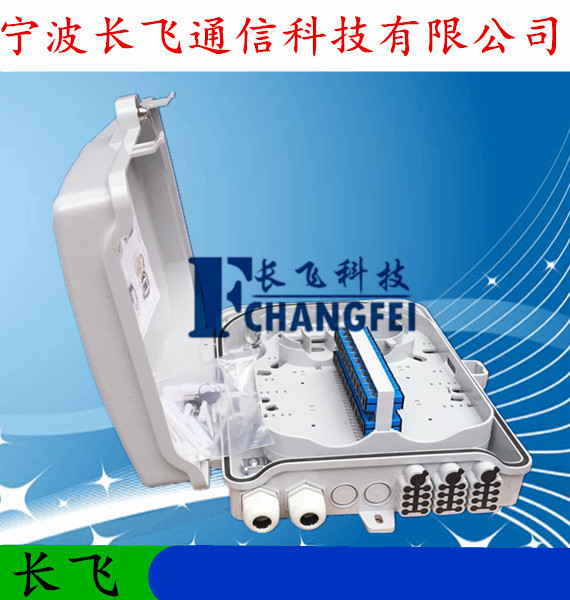

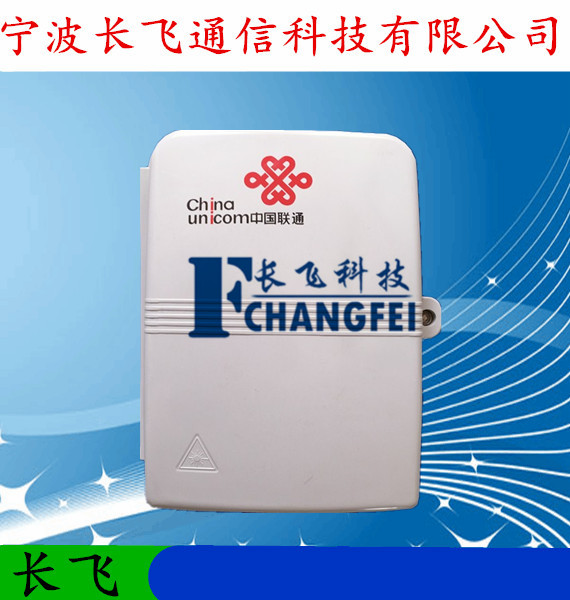

壁挂式塑料光纤分线箱
价格:电议
地区:浙江省 宁波市
电 话:0574-63633786
手 机:15168116445
传 真:0574-63633786

此产品尺寸:335*270*90

需要满配的客户请联系客服详谈具体配置和型号

能安装24个适配器如SC,FC,ST,LC212芯束状尾纤

光纤分纤箱,光纤分线箱,光纤配线箱,光纤楼道箱,楼道配线箱,光缆分纤盒

可以壁挂 抱杆 塑料ABS+PC材质室外防水性强 ,防老化 防晒 防雨

一、GPX-24型光纤配线箱是FTTH光网络中的客户端配线设备,主要用于光传输终端的成端熔接、分光、配线输出等功能,能有效的对光缆进行终接、保护及管理,为光网络传输过程中的必需设备。

二、产品特点

2.1本产品由阻燃ABS工程塑料和聚碳酸脂材料混合经造粒后高温注塑成型,有塑料中的合金钢美称,产品外形线条流畅,抗冲击能力强,防护能力可达IP55级。

2.2本产品为多用途配线设备,既能当光分线箱使用也能当光分路器箱使用,操作方便灵活。

2.3采用独特的防盗锁设计,箱体开闭灵活,防护性能良好。

2.4采用独特的活动铰链结构,施工时能方便的将箱盖卸下、装上以利于熔接配线工作。

2.5采用翻板式结构,能高密度的配置端口和分光设施。

使用方式

3.1分线箱式使用:当不用分光方式工作时,采用24SC型适配器作为连接器使用,输入输出光缆每边成端24SC插头完成光路连通和分配工作。

3.2光分路器箱使用方式一:当需要使用盒式光分路器时,可将

116132的盒式光分路器置放于盒底的盘纤系统中央固定,

即可作为光分路器箱使用。

3.3光分路器箱使用方式二:当需要使用插片式光分路器时,可将18的插片式光分路器1个或2个插入翻板正面的卡盒中固定,即可作为光分路箱使用。

3.4光分路器箱使用方式三:当同时需要使用盒式、插片式光分路器时,可将盒式光分路器置放在下层而将插片式光分路器置放于上层使用。

安装和使用

4.1安装方法:,在指定位置打好墙孔,放入螺栓,从底盒正面用3个螺钉拧紧即可。

4.2布放光缆:

a,尾纤与室外光缆开剥50mm左右后热熔接;

b,将热熔接后的热熔管放置在翻板反面熔接卡槽上;

c,将室外光缆钢芯线固定在盒底加强芯固定位上,将防水锁头锁紧;

d,将适配器放置在中间翻板适配器卡位上,尾纤熔接室外光缆后,插头卡在适配器内;

e,用户皮线光缆采用快速连接器连接时,拉出皮线光缆黑色进缆堵头,把皮线光缆穿入箱体,箱内皮线光缆预留一定的长度盘在盒底盘纤挂耳内,装上快速连接头即可。

f,,未布缆的进缆孔用光缆孔堵头封住,防止灰尘进入盒体。

五、环境条件:

1,工作温度:-40°C+60°C

2,相对湿度: ≤93%(at +40°C)

3,大气压力:62kpa~101kpa(近似海拔05000米);

4,插入损耗:≤0.35dB

5,回波损耗:≥50 dB

6,插拔耐久性能:>1000次;

7,绝缘电阻:≥1000MΩ/500v(DC)

8,耐压:>3000V (DC)/1min不击穿,无飞弧。
