CD375 微型交流可定制高温高压lvdt线性位移传感器
价格：电议
地区：北京市
电 话：010-51660768
-
图文详情
-
产品属性
-
相关推荐

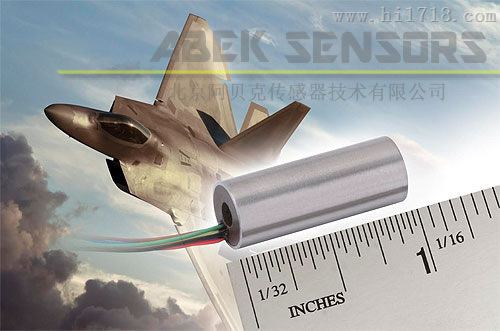

北京阿贝克传感器技术有限公司 推出的CD375系列是3/8英寸（9.5毫米）直径、交流供电的小型非接触式 线性LVDT位移传感器，既能满足OEM客户的应用，也能满足终端用户的要求。可选量程从±0.025英寸（±0.63毫米）至±2.0英寸（±50毫米），铁芯-内孔径向间隙比竞争对手同类产品大50%（0.012英寸/0.3毫米）、轻质的铁芯使这些 微型LVDT传感器 非常适用于高响应的动力计量。CD375位移传感器 具有分辨率高、重复性好、阻抗低、灵敏度高、线性好等LVDT 技术特征。任何这种传感器的线性误差都不超过满量程输出的±0.25%直线法。
CD 375 系列 LVDT位移传感器 的可靠性，是 马克罗传感器 在多年生产 LVDT 过程中不断改进和优化生产工艺和装配技术的直接成果。它们对环境的高适应性归功于材料的结构，如充玻璃的线圈使温度性能稳定，不锈钢外壳形成磁屏蔽，减少外部交流磁场的影响。密封等级达到IEC标准IP-61级。
macro sensors 提供几种可选标准，用户可以定制CD 375 LVDT，包括特氟纶铁芯衬垫和公制螺纹铁芯。除了这些标准的选择，马克罗传感器 还可以设计和生产各种特殊的CD 375 LVDT，包括不同出线方式、接头、在加压液体中工作的产品及高温环境中工作的产品、抗原子辐射结构等。不管您有什么特殊的要求，请与我们联系。
所有CD 375系列 LVDT 都可与任何传统的不同输入的 LVDT信号处理器 相配。但不推荐与比率输入的LVDT信号处理器连用。马克罗传感器 可提供各种 LVDT信号处理器 与CD 375 系列 LVDT传感器 达成优化配置。详见9000系列技术说明。
特点
3/8英寸微小直径，轻质铁芯
量程 ±0.025英寸~±2.0英寸
非线性优于 ±0.25% FRO
使用温度220°F（105°C）
线圈密封等级：IEC IP-61
导磁不锈钢外壳
应用领域
机床及工具定位
机械手定位
医疗设备
阀门位置感应
自动柜员机
气缸位置
油/气井监测
自动检测设备
通用规格
| 供电 | 3.0 Vrms（额定） |
| 输入频率 | 2.5至3.0千赫 |
| 线性误差（满量程输出） | <±0.25% of FRO |
| 重复误差 | <0.01% of FSO |
| 磁滞误差 | <0.01% of FSO |
| 使用温度 | -55℃至+105℃ |
| 灵敏度温度系数 | -0.02％/℃（额定） |
| 耐振极限 | 196米/秒，2千赫 |
| 抗冲击能力 | 980米/秒，11毫秒 |
规格
| 参数 | 量度单位 | CD 375-025 | CD 375-050 | CD 375-100 | CD 375-250 | CD 375-500 | CD 375-1000 | CD 375-2000 |
| 量程 | 毫米 | ±0.63 | ±1.25 | ±2.50 | ±6.25 | ±12.5 | ±25 | ±50 |
| 灵敏度 | mV/V/毫米 | 130 | 63 | 63 | 87 | 47 | 36 | 20 |
| 初级阻抗 | Ω | 90 | 340 | 340 | 500 | 435 | 775 | 540 |
| 机身长度 | 毫米 | 12.7 | 19.1 | 25.4 | 44.5 | 83.8 | 142.2 | 252.2 |
| 軸芯长度 | 毫米 | 10.2 | 16.0 | 16.3 | 28.6 | 50.8 | 76.2 | 134.6 |
| 零点位置 | 毫米 | 6.35 | 9.5 | 12.7 | 22.1 | 41.9 | 71.1 | 126.1 |
| 机身重量 | 克 | 2.8 | 5.7 | 6.0 | 11.3 | 18.0 | 27.0 | 54.2 |
| 軸芯重量 | 克 | 0.23 | 0.40 | 0.42 | 0.94 | 1.60 | 2.50 | 4.54 |
