永磁材料测试系统 型号:TD8310库号：M404495  1. 产品概述

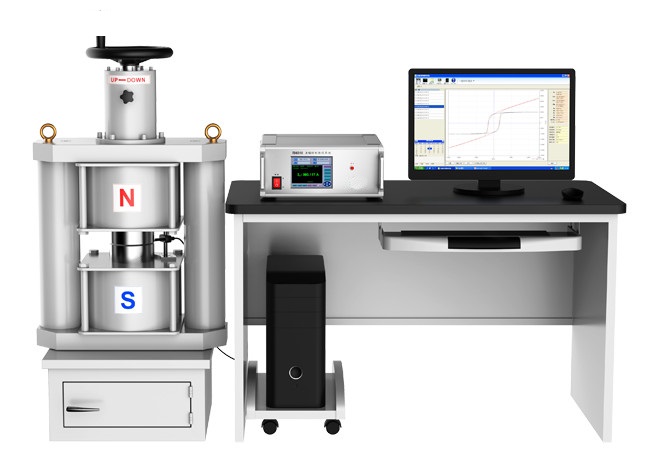

TD8310是一套专用于测量永磁材料磁性能的智能化系统，由双极性直流磁化电源、磁测量装置、电磁铁、计算机及测量软件等组成非常适用于测量各类型永磁材料的磁性能，并绘制相关磁特性曲线。该系统具有操作便捷、测量快速、重复性/可靠性好的特点，可广泛应用于各级计量部门建立磁测量标准，满足区域内相关企业的送检需求；也可用于永磁材料生产商对产品进行全面质检，促进产品品质及生产效率的提高，提升企业竞争力；同样也适用于材料应用单位进行来料检测，对其进一步的产品设计和创新具有良好的指导意义。

2. 执行标准
2.1 GB/T 3217-2013《永磁(硬磁)材料 磁性试验方法》
2.2 IEC60404-5《磁性材料 第5部分:永磁(硬磁)材料磁性能测量方法》

3. 主要功能
3.1 被测永磁种类：永磁铁氧体、铝镍钴、钕铁硼、钐钴。
3.2 被测样品形状：圆环、圆柱、圆饼、方块、瓦形（需配夹具）。
3.3 测量磁性参数：剩磁Br、矫顽力Hcb、内禀矫顽力Hcj、大磁能积(BH)max。
3.4 绘制磁性曲线：磁化曲线、退磁曲线、B-H磁滞回线、J-H磁滞回线。

4. 产品特点
4.1严格的溯源与量传技术：系统内置专用的校准程序和校准接线端钮，可通过高等级的电流表、磁通校准仪、标准特斯拉计对系统进行校准，所有磁参量直接溯源至电学基本量以保证测量数据的重复性、一致性、可比性和准确度。标准样品仅用于测量数据比对，不得用于对本仪器进行校准。
4.2 系统配置双极性磁化电源，方便样品的磁化与退磁；0～±25 A电流可程控输出，，以确保电磁铁的磁化场连续可调，且具有高准确度和稳定性。
4.3 电磁铁的极头由电工纯铁制成，极面高度平行，磁场线性度好；输入功率/磁场比小，采用自然冷却，低碳环保，可靠性高。
4.4 电磁铁可选配不同类型的极头，具体参见 “8.电磁铁”。
4.5 磁通密度B测量：采用B线圈+磁通计，积分器零漂小。
4.6 磁极化强度J测量：采用J线圈+磁通计，并可对残匝面积进行补偿。
4.7 磁场强度H测量：通过霍尔磁强计+霍尔探头的方式，探头非线性误差小；或采用H线圈+磁通计的方式。
4.8 磁化电源和磁测量装置集成于一台主机内，并采用模块化设计，方便升级与维修。
4.9 系统配备专用的软件，除设置参数和摆放样品外，磁化、退磁、测量等过程由程序控制性完成，测量时间短；测量数据自动保存，包含完整的曲线图、测试结果、测试条件和样品参数，方便用户查看。

其他参数：
l 气隙可调范围：0～80 mm,单向可调
l 磁场方向：垂直方向
l 大磁化电流：± 25 A
l 大功耗：1500 A
l 冷却方式：自然冷却
l 质量：约400 kg


标配
TD8310 励磁与测量主机台：1
电磁铁台：1 配Φ130 mm平极头
霍尔探头及支架付：1

J线圈或J-H双线圈个：1 用户需提供尺寸要求
标准样品套：1
含测试证书(需另付费)永磁测试软件套：1
含安装光盘测试导线与接线盒套：1
