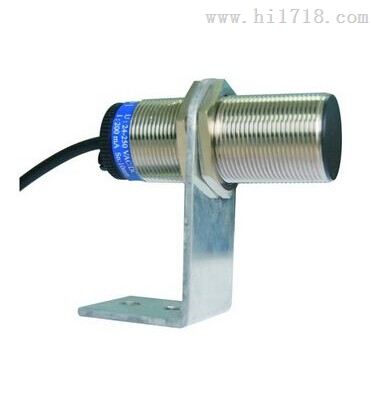

RD-II型旋转探测仪

简介

       RD－II型旋转探测仪(俗称低速开关、速度开关、亦称转动传感器、打滑保护装置)号：ZL.9。该产品对电机及机械传动装置常出现的堵转、卡转、载、慢转，皮带打滑、传动链(带)脱落、传动轴断裂等电气及工艺出现的故障均能及时的处理。可起到保障生产，维护设备的作用。

用途

        广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。

工作原理

        RD－II型旋转探测仪安装在被传动轴旁，被传动轴装有检测片(参见图一)。当电动机运转时，通过传动装置驱使被传动轴转动，被传动轴上的检测片也随之转动。旋转探测仪接收到检测片的均匀间隔脉冲信号，此时旋转探测仪为闭合状态，通过串接中间继电器的自保触头使交流接触器吸合(参见图三)交流接触器主触头闭合使电机转动。当设备发生卡转，堵转、皮带打滑、传动带脱落故障时，被传动轴将慢转或停转，此时检测片也随之慢转或停转，RD－II型旋转探测仪将接收不到检测片的均匀间隔脉冲信号。在工艺指定时间内（5秒）未接收到转动信号，旋转探测仪将由闭合状态转为断开，中间继电器也断开，交流接触器断开及时停机，的保护设备(此产品接收检测片转动信号与电机大小无关)。

特点

·结构简单实用、性能稳定

·尘、震、潮

·体积小、重量轻、寿命长

·输出信号既可与现场设备联锁使用，也可送达微机控制系统

·，安装方便，免维护

·适用于生产环境恶劣的场所

技术参数

工作电源：220VAC±15％

负载电流：≤5A

缘电阻：＞500MΩ

输出信号：开关量信号

环境温度：-20℃~+60℃

环境湿度：≤90%

外型尺寸：Φ38×115mm

重    量：0.5Kg

护等级：IP66

检测速度范围：1~200转/分

跳脱时间：5秒

响应时间：<2mS

检测间距H2：≤8mm

小工作距离H1：≥20mm

安装说明

        的传动装置、如螺旋输送机、机、皮带输送机，拉链机、破碎机等都应在其被传动处(机器尾端)进行安装，见图一。

        注意：图一中旋转探测仪的安装位置视具体情况而定，不拘泥于此图，在不影响正常工作的前提下只要满足“单位时间内给探头间隔均匀的脉冲信号”这个条件即可。

 机械安装工序：

  拆下端盖，在端盖中心钻≥Φ12孔，在端盖下部钻Φ5.l孔、攻丝M6(与旋转探测仪支架两孔相配套加工)后用螺丝固定端盖与支架

  在轴头上钻Φ5.1孔，攻丝M6、深10-15mm

  旋紧双头螺杆

  装端盖

  装检测片，H1≥20mm并用螺母固定

  安装旋转探测仪、调整H2=4mm

       有些机器的被传动轴较长，伸出端盖以外，针对此类情况将检测片制作成匝形固定在轴头上即可(请注意检测片的平面与旋转探测仪的探头平面保持平行。如安装在金属底座上，为磁性材料强干扰造成设备无法启动，请注意H1的距离)。

         电器接线：RD—II型旋转探测仪和中间继电器串联使用（见图三）。中间继电器线圈耐压220V，电流5A。

         检测片：材料普通铁皮，叶片数量为2叶、4叶、6叶，检测片尺寸l00×10×2mm。

         跳脱时间参考公式：T＞［60秒×1.1（恒定值）］÷检测片数÷被传动转数（X转/分钟）。

注意事项

严禁未接中间继电器直接串接220V电源，如因直接串接220V电源造成本产品损坏属“人为损坏”，不在保修范围内。

如安装在金属底座上，为磁性材料强干扰造成设备无法启动，请注意H1的距离。

H2的安装距离在4mm左右，外部原因造成H2变动。

露天安装RD－II型产品尽可能安装雨罩，可延长本产品使用寿命。

产品包装盒及产品壳体均标有跳脱时间。

选配件说明

        标配：Φ6双头螺杆、并帽螺丝、垫片、检测片。

        选配：继电器。
