1.1产品简介

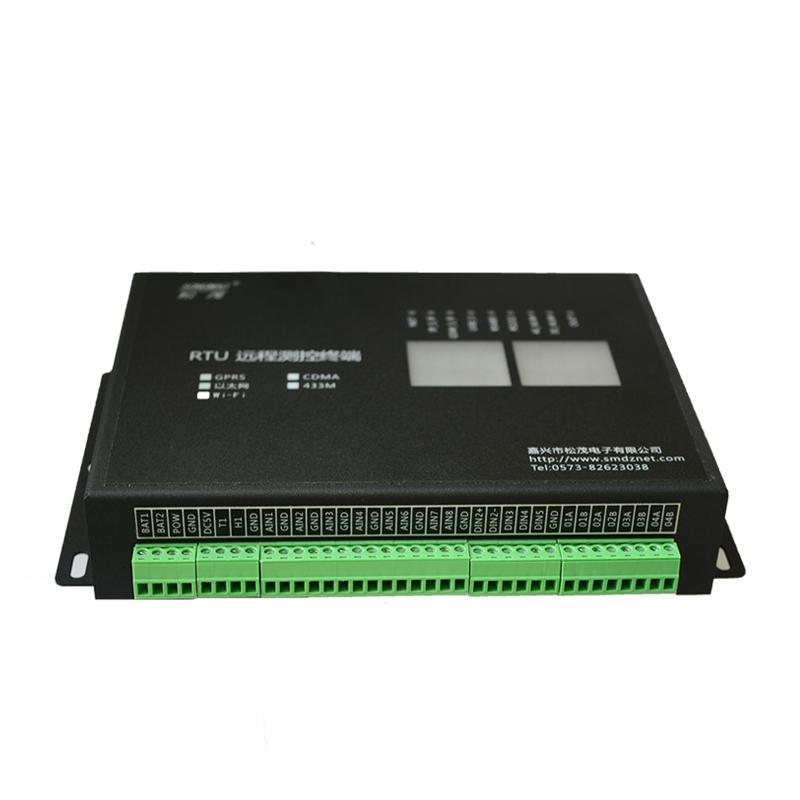

SM828H-C 采集器是微型一体化屏幕组态的RTU系统。它以ARM处理器为，由高运算放大器、接口芯片、看门狗电路、液晶显示屏、键盘及输入输出回路等组成，并且嵌入通信模块。所构成的远程数据采集RTU终端，具有性能稳定、等特点。

由于SM828H采集器是专为工业产品集成设计的，在温度范围、震动、电磁兼容性和接口多样性等方面均采用设计，了恶劣环境下的稳定工作，为您的设备提供了高质量。

1.2产品性能

● 具有八路模拟量采集，高A/D同时采样功能。

● 具有四通道脉冲量计数功能及十路开关量采样功能。

● 具有四通道DO继电器形式输出接口，可以定义成报警自动控制或者指令控制。

● 具有一路RS232和一路RS485仪表通讯接口，支持标准的MODBUS_RTU协议及内置10多种流量计通讯协议。

● 可组态采集数据的参数类型、量程、点、上下限及脉冲底度等。

● 可组态站号、时间、通讯参数等。

● 可组态报警使能。

● 本地可以查询参数及实时数据，还能设置运行参数。

● 具有断电记忆功能，断电后不需要重新设置参数。

● 通讯收发及模块状态指示灯能清晰的指示采集器的工作态度。

1.3主要参数

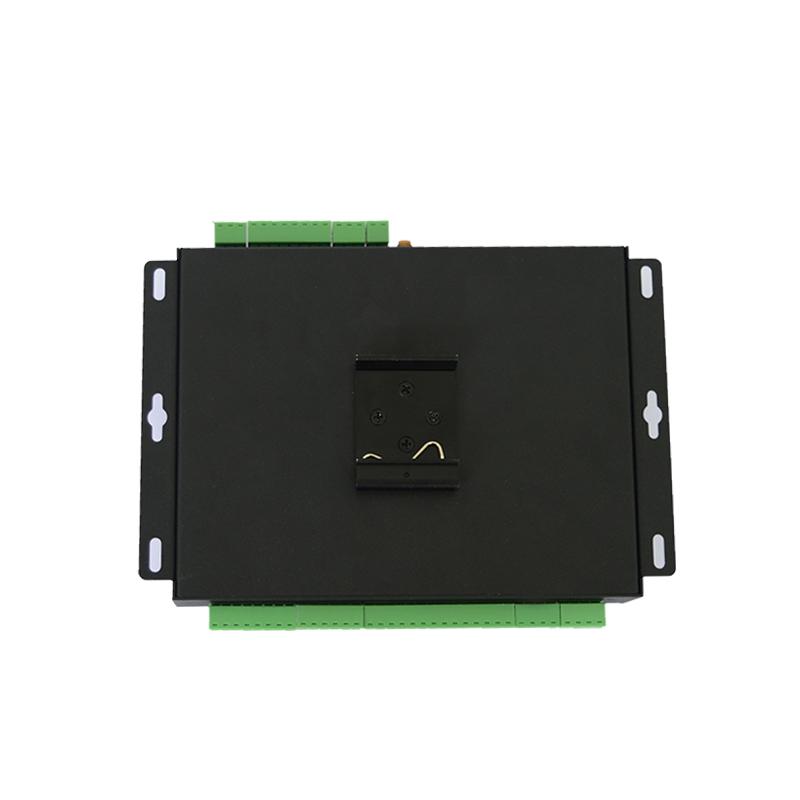

● 安装尺寸：长187 mm × 宽125 mm × 高35 mm。

● 工作环境温度：-20℃～+80℃。

● 储存温度：-25℃～+80℃。

● 电源输入电压：DC 9～24V。

● 脉冲及开关量：输入采用光电耦合隔离，高低电平在20ms以上的宽度。

● 继电器输出接点容量：3A/DC 30V，或者3A/AC 250V。

● 护等级：IP65。
