BDY-400砌体扁顶仪

1、用途和特点

BDY-400型砌体扁顶检测仪是用于检测建筑砌体的受压弹性模量、压强度或墙体的受压工作应力的仪器。该仪器是由两个扁式液压千斤顶,手动油泵,数显压力表,反力架组成。通过活塞上升推动盖板对砌块产生作用力检测砌体压强度,测试结果直观,检测部位局部破损。

1.采用手动泵加荷油缸,操作简单方便。

2.数字显示压力表,可直接读出剪切力。

2、主要技术参数

额定压力(Kn)                 400

限压力(Kn)                 480

额定行程(mm)                 10

限行程(mm)                 15

示值相对误差(%)              ±2

外形尺寸(mm)                 250×380

3、结构特征及工作原理

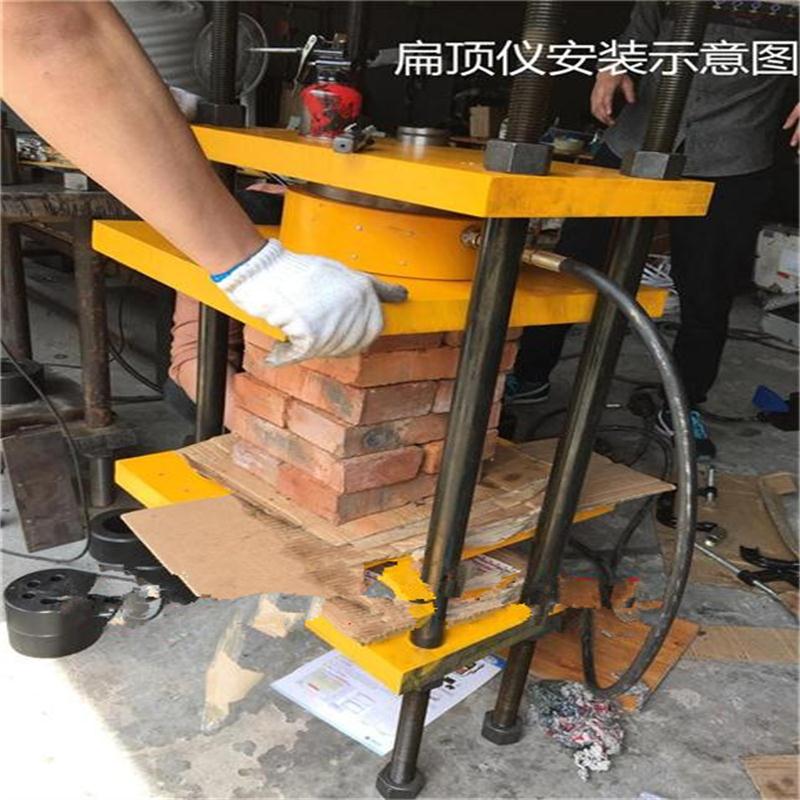

扁顶仪及其附件如下图所示:



如图所示,压手动泵压把,液压油经一路与数字压力表相通,另一路进入扁顶仪推动活塞上升,活塞推动盖板对砌块施加压力。随着对砌块压力的,砌块被损坏,此时降低回。数字压力表记录下此时的压力值。

4、操作方法

在应用扁顶法对砌体进行现场检测时,先要对扁式液压千斤顶进行标定,校验扁顶的力值。扁顶标定一般在材料试验机上完成。

4.1.进行砌体工作应力测试时,先应确定开槽位置,然后安装好定位测点角标,读取初读数。沿水平灰缝开槽,并记录应开槽应力释放后的变形读数。装入扁式液压顶,接上并供压做墙体应力恢复,记录供压值和变形值。直至供压值所测的变形等于初始变形值为止,然后卸载。

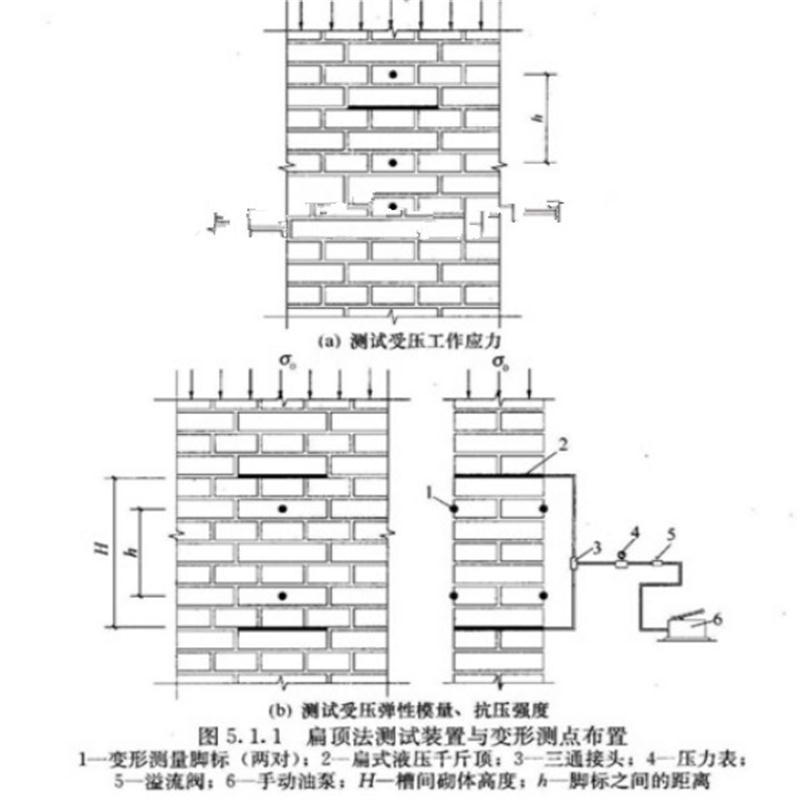

4.2.在选定的墙体上,标出水平槽的位置并应牢固粘贴两对变形测量脚标,脚标应位于水平槽正中并跨越该槽;脚标之间的距离h,对普通砖砌体应相隔4条水平灰缝,宜取250mm;对多孔砖砌体应相隔3条水平灰缝,宜取270mm。

4.3.使用手持式应变仪或千分表在脚标上测量砌体变形的初读数,应测量三次,并取其平均值。

4.4.在标出水平槽位置处,剔除水平灰缝内的砂浆。水平槽的尺寸略大于扁顶尺寸。开凿时不应损伤测点部位的墙体及变形测量脚标。应清理平整槽的四周,除去灰渣。

4.5.使用手持式应变仪或千分表在脚标上测量开槽后的砌体变形值,待读数稳定后可进行下一步试验工作。

4.6.在槽内安装扁顶,扁顶上下两面宜垫尺寸相同的钢垫板,并应连接试验油路。

4.7.正式测试前的试加荷载试验,应合如下要求:

正式测试前,应进行试加荷载试验,试加荷载值可取预估破坏荷载的10%。检测测试系统的灵,性,以及上下压板和砌体受压面接触是否均匀密实。经试加荷载,测试系统正常后卸载,开始正式测试。

4.8.正式测试时,应分级加荷。每级荷载应为预估破坏荷载值的5%,并应在1.5-2min内均匀加完,恒载2min后测读变形值。当变形值接近开槽前的读数时,应适当减小加荷差,直至实测变形值开槽前的读数,此时即可测得墙体的受压工作应力,然后卸荷。

5、常规检查

1.检查油量

如活塞没有缩回到缸体内时,应先通过连接至手动泵,逆时针方向拧松泵体上的卸荷阀,使液压缸中的液压油排回到手动泵储油筒中。

拧开注油口盖,检查油量,如油不满(储油筒中应留有约1/5空间),可加注N32号液压油。

2.排气

液压系统组装好后,储油筒、及液压缸中常混有空气,为使液压系统正常,这些空气须排掉。方法是拧松注油口盖,以便储油筒内空气排出。将手动泵放在比液压缸稍高的地方,顺时针拧紧卸荷阀,压手动泵,使液压缸活塞伸出至行程,再打开卸荷阀,使活塞缩回,连续几次即可。

3.检查数字压力表

按动数字压力表的开关键,仪表开机显示为。如不为可按清键清。若屏幕显示 峰值 字样,表示为峰值保持状态。在该状态下随着压力的变化仪表显示值。点动峰值键,显示可以在峰值和实际压力值之间转换,当峰值显示消失时,即为实际压力值,在该状态下显示的压力值跟随压力变化而变动。当显示变暗或者背光变暗时,应及时打开压力表后盖,更换电池。因电池容量有限,每次测读完毕应立即关断电源,为延长电池使用寿命,该仪表具备15分钟无操作自动断电功能。

6、警示

1.操作人员应对结构要求了解,对本说明书理解后才上岗操作。

2.使用前应对扁顶仪进行空压加载,如有异常情况不得使用。

3.做检测时,油缸周围严禁站人,注意。

4.液压泵操作人员应缓慢升压。

5.液压泵的阀出厂时已调整好,使用时不得随便调整。

6.使用中出现渗漏油液等非正常情况应停机检查,经修理人员检查并排除故障后方能使用。

7.储内应加注干净的N32号磨液压油,注油量不得太满,应使内留有空间(约留有1/5空间),以使空气排出。

7、 注意事项

1.剪切仪严禁载使用,BDY-400砌体扁顶仪承载力500KN(50吨),不可承载力使用,否则会引起性损坏。

2.应保持液压系统清洁。油缸用毕应拧松手动泵卸荷阀,将活塞缩回,并应经常在活塞杆内外径上加油,生锈。油嘴接头应注意尘和磕碰。

3.油缸工作时底部须摆平放稳,垂直受力。不得行程工作。

4.加注的液压油应干净。

11 包装、运输与贮存

仪器用铁箱和纸箱包装,铁箱内附产品使用说明书、产品合格证、保修卡和附件等,请注意查验。

仪器经包装后,可用常用交通工具运输,运输时应避免抛跌和雨雪淋袭。

仪器应放置在无雨雪浸入、空气流通的场所。

12 配件与保修

本仪器标准配置为:

1.扁顶                                  2台

2.手动泵(带包装铁箱)                    1台

3.产品合格证、使用说明书                  各1份

本产品在规定使用条件下保修三年,维修。产品出现问题,请与我单位联系。
