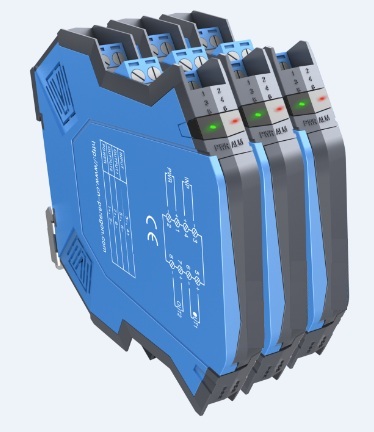

成都微尔一入两出信号隔离配电器
价格:电议
地区:四川省 成都市
电 话:028-86112083
手 机:18615710500
传 真:028-62374380

成都微尔一入两出信号隔离配电器


成都微尔一入两出信号隔离配电器

规格:一入一出隔离配电器


缘电阻:2500VDC时100MΩ以上


环境温度:-25℃~+85℃


外形尺寸:厚12.5×宽106×高112


重量:约90克


适用范围:有工业干扰的环境


输出负载:≤500Ω


传输误差:0.1%的终值




成都微尔一入两出信号隔离配电器供电系统的干扰设计

对传感器、仪器仪表正常工作危害严重的是脉冲干扰。产生干扰的用电设备有:电焊机、大电机、可控机、继电接触器、带镇流器的充气照明灯,等等。干扰可用硬件、软件和(或者)硬件软件结合的办法来抑制。

(1)用硬件线路抑制干扰的影响,常用办法主要有三种:

①在仪器交流电源输入端串入按频谱均衡的原理设计的干扰控制器,将电压集中的能量分配到不同的频段上,从而减弱其破坏性;

②在仪器交流电源输入端加隔离变压器,利用铁磁共振原理抑制脉冲;

③在仪器交流电源的输入端并联压敏电阻,利用脉冲到来时电阻值减小以降低仪器从电源分得的电压,从而削弱干扰的影响。

(2)利用软件方法抑制干扰

对于周期性干扰,可以采用编程进行时间滤波,也就是用程序控制可控硅导通不采样,从而地消除干扰。

(3)采用硬、软件结合的看门狗(watchdog)技术抑制脉冲的影响

软件:在定时器定时到之前,CPU访问定时器,让定时器重新开始计时,正常程序运行,该定时器不会产生溢出脉冲,watchdog也就不会起作用。一旦干扰出现了“飞程序”,则CPU就不会在定时到之前访问定时器,因而定时信号就会出现,从而引起系统复位中断,智能仪器回到正常程序上来。

(4)实行电源分组供电,例如:将执行电机的驱动电源与控制电源分开,以设备间的干扰。

(5)采用噪声滤波器也可以地抑制交流伺服驱动器对其它设备的干扰。该措施对以上几种干扰现象都可以地抑制。
