水机锁锭液控阀DPW-10-6.3G电磁配压阀

水机锁锭液控阀DPW-10-6.3G电磁配压阀

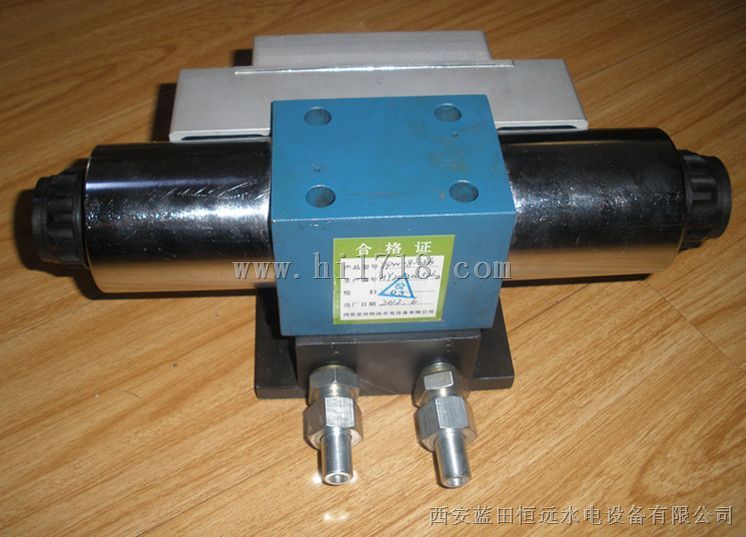

DPW-10-63G电磁配压阀是自动控制元件之一，它是利用二个电磁铁直接作用来实现油路切换油流方向的二位四通阀。广泛用于水、火电厂及其它工业部门的液压系统的控制元件，也做大流量换向阀的先导阀。该阀具有结构简单、安全、可靠、耗电小等优点。设有机械保持机构，无须泄漏口；采用湿式双电磁铁结构，可实现线圈瞬间通电后保持工作状态。当油路切换后油压推动行程开关动作，指示当前本阀的工作状态，其中接点容量1000VA。带有手动机构，能实现手动切换。

产品概述

DPW型电磁配压阀，为带有辅助接点可自断电的卧式二位四通电磁换向阀，用于水电站及其它各种液压控制系统中，为二位式执行机构（如液压阀、调速器油缸等）换向配油。

产品用途

——用于技术供水系统中操作液压操作阀

——为各类二位油缸换向配油

产品特点

——采用全密封接线盒，电磁铁与外界相同的接合面处均用特种密封胶密封，提高了电器绝缘性能及防护等级；

——阀芯为水平卧设，驱动功率小，有多种等级直流工作电压可供选择。

——阀芯无需加设无压排油管，回油直接进入集油槽；

——设有滚珠型机械自保持机构，可调整弹簧压缩量改变自保持力的大小。

——行程开关动作可靠，接点容量大；

——电磁铁的结构形式为湿式，外壳兼作导磁路且有较好的防护结构，动铁芯连接杆引出端盖外，可手动切换。

技术指标

工作压力（MPa）:2.5~6.3

内泄漏（ml/min）：≤20

电磁铁额定电压（V）：DC.24 48 110 220 AC220

电磁铁消耗功率（W）：25-35

管路通径（mm）:8  15

管路连接方式：卡套式接头

总重量（KG）:6

环境温度：+5℃~+40℃

介质温度：≤50℃（油温）

电源电压允许波动范围：85~110%额定值
