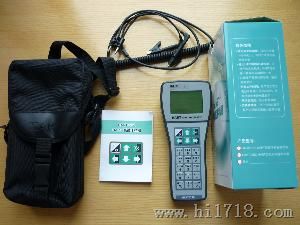

JZ-HART375C/E便携手操器

一、概述

　　手操器是支持HART协议设备的手持通信器，它可以对所有符合HART协议的设 备进行配置、管理和维护。 手操器可以方便的接入4~20mA HART协议仪表电流回路中，与HART协议仪表进 行通信，配置HART仪表的设定参数（如量程上下限等），读取仪表的检测值、设定值，可以对仪表进行 诊断和维护等等。该手持器支持HART协议的主设备（HART网桥等），也支持HART协议的点对点和多点通信方式。

二、国产手操器特点

　　※ 支持延时关机：按压开关键 I/O 一秒钟以上，可打开或关闭手持器电源

　　※ 输出HART幅值自动控制：在噪声较大的现场，HART信号输出幅值将自动增加一倍

　　※ 新增总线噪声有源处理电路，通信效果更好

　　※ 工作时间更长：三节南孚五号电池可连续工作150～200小时，并有电池电量指示

　　※ 1％电池电量测量，显示更准确

　　※ 增加翠绿色背光，显示更加清晰 （可用于昏暗/夜间环境操作）

　　※ 用户可主动关闭背光（通过按住右下角转换键1秒以上可关闭或开启背光）

　　※ 全功能支持数十种仪表：SIMENS PDS、P300、LR200雷达物位计、 Rosemount 1151、3051、644、248、2051，SIMENS DSIII、PS2、SIPART PS2阀门定位器、Yokokawa EJA、EJAX，ABB，FOXBORO等 （中/英文支持仪表有所不同）

　　※ 支持快捷键：用户可通过使用数字快捷键直接进入相关功能

　　※ 改良的新壳体设计，更具国际产品特色

　　※ 可选中文、英文界面

三、国产手操器技术指标

　1、外形尺寸

　　228mm×100mm×60mm（手持部 分为 70mm 宽×36mm 厚）（不包括插头和引出带缆部 分）。

　2、HART接口部分

　　a） HART接口符合HCF（HART通信基金会）协议，双向半双工 1200bit/s方式工作

　　b） HART接口可接收的共模电压为±28V

　　c）漏电电流典型值小于 1.0uA@25℃

　　d）HART接口通信距离<1500m e）HART通信接口具有抗EMI措施 f）HART通信接口具有幅值自动倍增功能

　3、PC接口部分

　　PC接口部分需要通过电平转换器连接 PC 机串 口，此端口用于升级仪表库。

　4、功耗指标

　　电源功耗：4.5VDC，19.8mA（工作状态）,

　5、电池的使用

　　供电电源：三节 5 号（SIZE AA）碱性电池或镍 氢充电电池。

　　连续工作时间：采用碱性电池时，典型值为 150小时。采用 2000mAH 充电电池时，典型值为 100 小时。

　6、环境温度要求

　　工作温度范围：0℃～+50℃ 储存温度范围：-20℃～+55℃

　7、液晶显示屏

　　液晶显示屏是 8 行×21 字符显示，可以显示 4行汉字。

　　在环境温度过低时，液晶显示器的响应速度会变 慢，这是正常现象；由于本设备带有自动温度补偿电 路，在环境温度较高时，液晶显示器仍然具有很好的 对比度，方便您在不同环境的使用需求。
