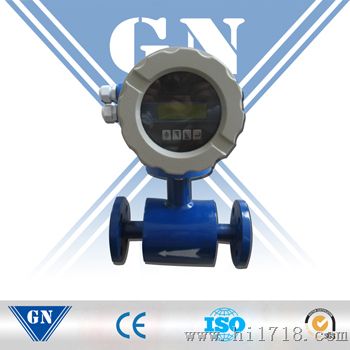

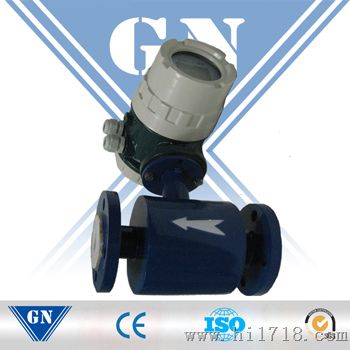

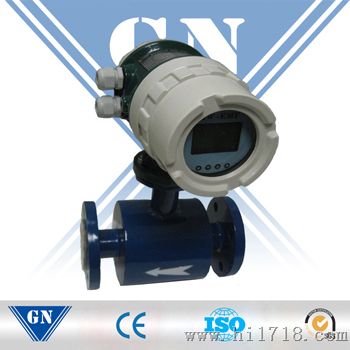

CX-EMFM 电磁流量计

应用领域：

适用于和稳定测量封闭管道中导电液体和浆液的瞬时流量、累积流量和流速，如：洁净水、污水、生活水、原水、海水、热水、空调水、硫酸、盐酸、硝酸等各种酸、碱、盐等腐蚀性流体的计量。广泛应用于冶金、造纸、水处理、化工、轻工、纺织、食品及饮料、餐饮、农业灌溉、水电站、油田、电力和采矿等行业。

测量原理：

测量原理是基于法拉第电磁感应定律。即：导电液体在磁场中作切割磁力线运动时，导

体中产生感应电动势，其感应电势Ｅ为：

测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20mA和0～1kHz输出。

显著特点：

测量稳定性好，经济适用

可选择中文和英文操作界面，操作简捷明了

宽电源范围模式，AC：85V～265V；DC：18V～38V，既适合在国内使用，也适合出口国外

具有自动调零功能,零点非常稳定，在空管状态下不会显示流量

电容式空满管检测技术及故障自诊断技术和报警提示

防雷电保护设计电路，高效抗干扰电路，通过国家EMC电磁兼容测试，适用各种恶劣环境及野外安装使用

具有可拔插EPROM,存储流量计配置参数和流量检测数据，掉电时数据不丢失

3.125HZ、6.25HZ、12.5HZ、25HZ等多种频率可选择的励磁方式

带有累计量预置功能，满足油田等客户需要设置“底数”的要求

频率输出可配置为表示流向为反向(一直输出低电平)或正向（一直输出高电平）

可测量正向 / 反向流量

逐台校验后出厂

技术参数：

公称通径：  DN6 ～ DN2800

额定压力：  PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.4MPa

内    衬：  聚四氟乙烯PTFE、氯丁橡胶CR、聚全氟乙丙烯F46、聚氨酯PU

电    极：  316L、钛、哈氏合金B、哈氏合金C、钽、铂金、碳化钨

电    源：  220 V AC +20/-60% ，50/60 Hz；或者 24 V DC +50/-25% ，max.10VA ；

            或者电池供电

显    示：  大液晶屏，人性化操作介面，使用简单。显示瞬时流量、总量、流速等

语    言：  中英文可自由切换。

输    出：  4 ～ 20 mA :有源输出；脉冲信号：无源输出。电池供电电磁流量计无电流

输出，只有脉冲输出和标准配置RS485通讯或者选配GPRS通讯。

显示单位：  瞬时流量可选显示单位为：m3 /h，m3 /m，m3 /s，L/h，L/m，L/s，G/h，

G/m，G/s。累积流量可选显示单位为m3，L，G等。(注：G为英制单位：加仑)

通讯协议：  可选配 RS485 （MODBUSE协议）

连接方式：  法兰连接

法兰标准：  DN10～DN600 为GB/T 9119-2000，DN700以上为GB/T 9115-2000

测量范围：  0.05m/s～12m/s

测量：  在0.3m/s～10m/s范围之间为0.5%

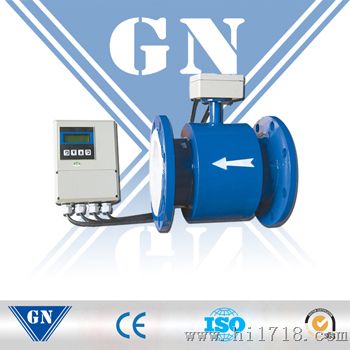

防护等级：  一体式时为IP65，分体式时为IP68（可选）

防爆等级：  不防爆和隔爆

环境温度：  -30~65℃

环境湿度：  <85 % r.h (非冷凝)
