外型尺寸及安装方式(传感器气室的外螺纹尺寸M45X1.5)

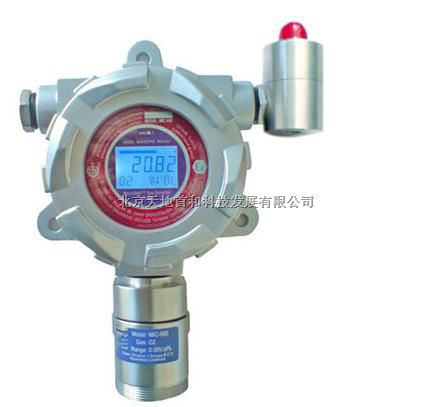

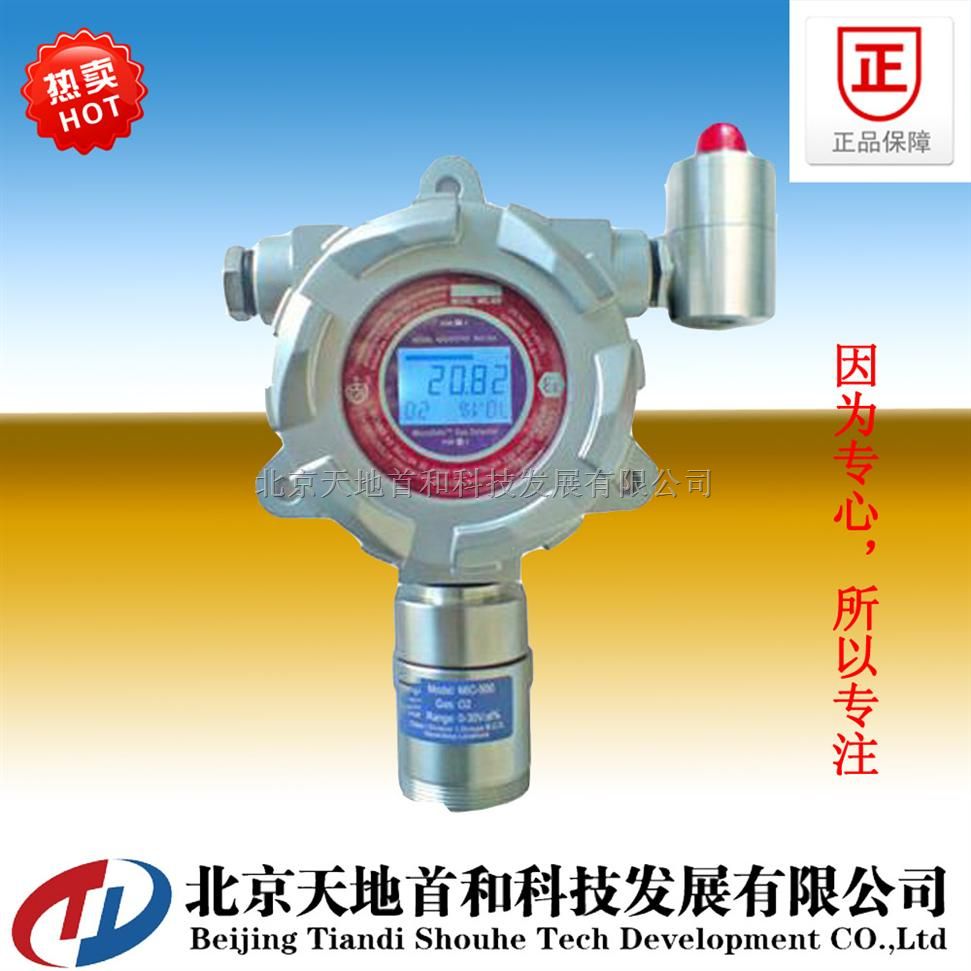

固定异丁烯测定仪MIC-500-C4H8突出特点

实现了三线制气体变送器的数字化、化

4-20mA信号和RS485数字信号输出，可实时与计算机进行通讯

即插即用化传感器，现场维护方便

的LCD带背光技术，现场设备的观察、维护不再受光线变化的困扰

全量程范围的温度数字补偿

三隔爆按键实现变送器在现场组态，如查看、设定、校准

本安电路及防爆外壳，现场维护安全、方便、快捷

整个壳体依安装需要可360度旋转

固定异丁烯测定仪MIC-500-C4H8技术参数

检测气体：空气中的异丁烯

检测原理：电化学

检测方式：固定、在线检测，扩散式测量

测量范围：0-100ppm、200ppm、1000 ppm、100%LEL

分辨率  ：0.01ppm、0.1 ppm、0.1%LEL

精　　度：±3%FS

壳体材料：铝合金隔爆外壳

外型尺寸：125*106*153

隔爆等级：Exd IIC T6

防爆连接螺纹：3/4"NPT

防护等级：IP66

整机重量：1.8Kg

工作环境温度：-40~60℃

工作环境湿度：10 ~ 95% RH 非凝露，要求可以0-99%RH

模拟信号输出：三线制4-20mA 线性输出 (二线制可选)

数字信号输出：总线制RS485数字信号输出，

传输距离：1100米（Rvv0.75平方毫米屏蔽电缆）

触点输出：无源触点（干节点）输出或5V、24V有源输出可选

报警方式：继电器开关量输出（触点输出） 、现场声光报警（可选项）

工作电压：24VDC（11~30VDC，禁止用变压器供电，开关电源）

工作电流：8mA（毒气和氧气），30mA （可燃气体和红外传感器）

启动瞬间功耗：毒气和氧气 50mA，可燃气体和红外传感器200mA

声光报警电流：120mA，音量120分贝

本安等级：Exia IICT6

固定异丁烯测定仪MIC-500-C4H8注意事项

严禁在现场带电开盖操作

严禁带电换传感器

严禁用变压器供电，需要用开关电源或直流稳压电源供电

安装、调试、设置等操作必须由人员进行

变送器的标定检查要定期进行

超过使用期和有故障的传感器要及时换

避免用高于测量量程的气体冲击传感器
