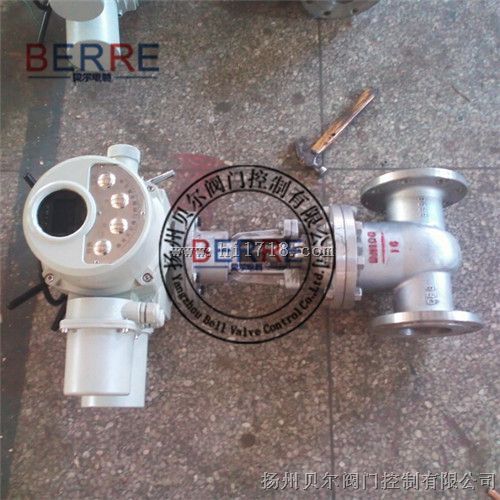

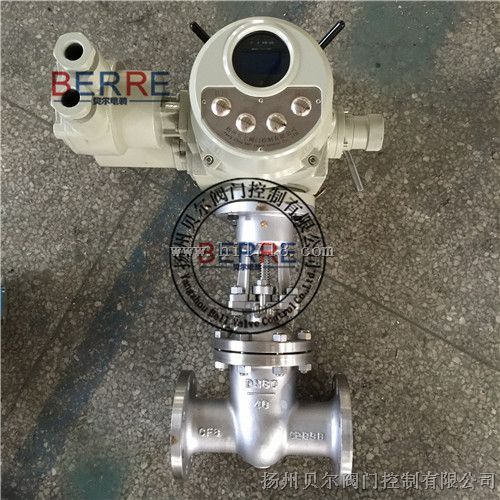

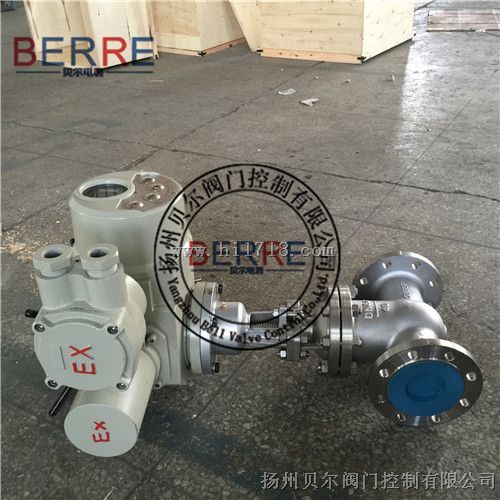

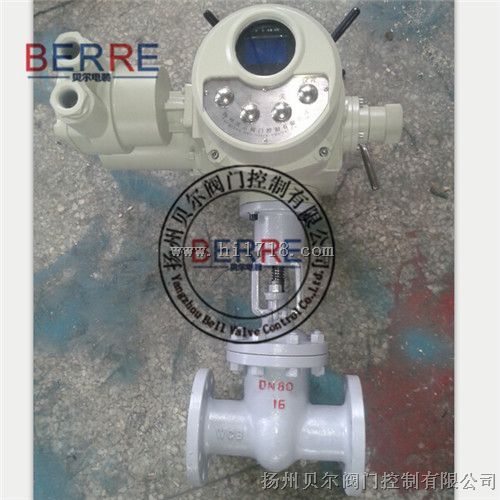

一、调节防爆电动闸阀成套结构说明

闸阀一般由阀杆、阀体、阀盖、闸板、驱动装置及其他零件（紧固件、阀杆螺母、密封 填料）组成，，下面逐一介绍其结构：

阀杆

闸阀阀杆按运动形式分为明杆（升降轴）和暗杆（旋转轴），闸阀因此而分为明杆闸 阀和暗杆闸阀两种。 （1)明杆闸阀。手轮（或其他驱动装置）固定在阀杆螺母上，当手轮（或其他驱动装置）转动带动阀杆螺母旋转时，阀杆作上下移动，从而带动闸阀作升 降运动而启闭管路。 （1)明杆闸阀开启时，阀杆从手轮上方伸出，可以直接显示闸阀的开启程度。阀杆梯形螺纹在阀杆上的上半部，不予介质直接接触，不受介质腐蚀，而且润 滑方面。因此，它适用于腐蚀性介质、污浊介质和高温蒸汽介质的闸阀上。阀的启闭程度可 以从螺纹直接看出，便于操作也是其优点之一。不足之处是，由于螺纹外漏，容易黏上空气 中的尘埃，加速螺纹磨损，故应尽量安装于室内。尽管如此，应用还是较为广泛。

（2)暗杆闸阀。手轮（或其他驱动装置）固定在阀杆上，阀杆螺纹固定在闸板顶部，当手轮（或 其他驱动装置）转动时，阀杆螺纹带动闸板作升降运动。阀杆只能做旋转运动。优点是，开 启时阀杆不升高，所需安装空间较小。故它常作为大通道闸阀，或安装空间受限制的场合。 由于阀杆不做升降运动，不能像明杆闸阀那样，通过阀杆伸出长度来显示开启程度，因此， 应装设开度指示器。 暗杆闸阀由于阀杆螺纹部分和阀杆螺母均在阀腔内部与介质接触， 因而，易受介质腐蚀，阀杆螺纹等难于润滑。

二、调节防爆电动闸阀成套连接尺寸

三、调节防爆电动闸阀成套常见故障分析

各类阀门共性常见故障见章，闸阀常见特殊性故障分析如表： 故障制造质量 的原因用户方面的原因相应用户须知 开不启1、T型槽断裂（铸件或加工不合格）

1、 T型槽断裂（已超过上死点，仍大力开扭操作）

 2、闸板卡死

 3、内螺杆螺母被腐 蚀失效

4、关闭后阀杆受热顶死

1、开启不准超过上死点

2、关闭力适当，不准用 长杠杆

3、按介质正确选型

4、操作应用相应的卸载规定，以防受热顶死关不紧

1、阀杆的顶心悬空 2、密封面掉线 3、导轨斜、曲 4、闸板装反1、 锲式双闸板脱落 2、阀杆与闸板脱落 3、密封面被擦伤
