一、边压环压试验机仪器用途

边压环压试验机可配合多种材料做全方位之测试,在纸张包装材料方面, 进行多种纸张品质测试。

二、边压环压试验机技术参数

1）容量选择：200KG；

2）感应：LOAD CELL力量感应器；

3）单位切换：有“kgf”，“N”，“lbf”，“gf”，“KN”；

4）荷重分解度：1/100,000；

5）分辨力：0.1N；

6）试验速度：（10±3）mm/min；

7）压板：直径118mm

8）环压试样：152mm×12.7mm；

9）边压试样：100mm×25mm；

10）边压导块：厚20mm,长120mm；

11）显示方式：触摸屏操作；

12）语言选择：中英文互换；

13）压板平行度±0.02mm；

14）可选配置：平压取样器，边压取样器，环压取样器，粘合夹具，边压夹具，环压夹具；

15）外型尺寸：(L×W×H) 580mm×420mm×550mm；

16）重量：约70kg；

17）电源：1∮，220V，50Hz，2A

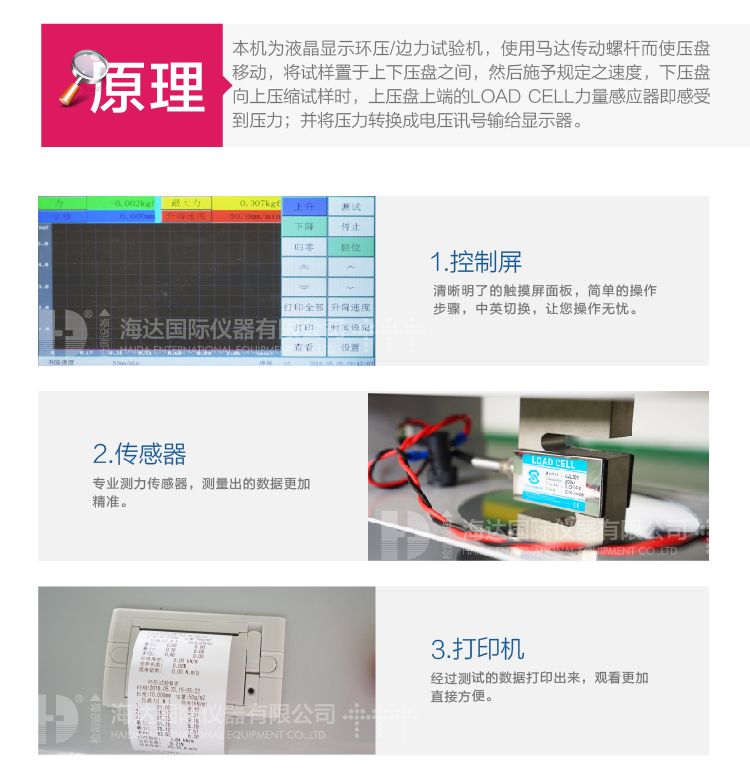

18）特点：环压强度试验机以高传感器感应，经软体解析以数字显示出试样强度。

三、边压环压试验机操作步骤

1.打开主机电源, 插上显示器电源,使成开机状态,同时选择所需单位.

2. 依试件测试需求，选择夹具装置并调整安全行程设定，并量测试件记录截面积等相关资料。

3. 开启显示系统等配备电源，并依附件使用说明完成输入所需资料，输入完成后，待机准备接受测试值之接收及显示测试值或记取测试资料。

4.将动力联板调整至适宜位置，将试件置入夹具，完成夹持。

5. 准备完成后，按下操作控制系统之“上升/下降”按钮，传动杆开始运转,带动压缩盘向下压.同时根据需要可转动“调速”按钮进行调速，或选择定速(依测试规范选择)执行测试。

6. 试验进行中，显示系统即接受感测计侦测受力讯号，显示测力值。

7．试件破坏后，显示器显示测试结果(力量值)。

8. 测试结束后，记录或打印、储存所需之资料， 关掉显示器电源及主机电源.

四、注意事项

1.荷重设定器为保护感应器,避免过载之装置,切勿任意调动.

2.上升﹑下降之更换,须等马达停止运转后,才可进行,切勿直接更换,以免损及马达之寿命.

3.测试件须置于加压盘之中央,以保证测试.

保养维护

1.传动部分须加油润滑,外观经常保持干净.

2.荷重显示器为精密器键,如电压异常请配备稳压器避免外力干扰.

3.测试完毕请即刻清洁保养,夹具妥善保管.
