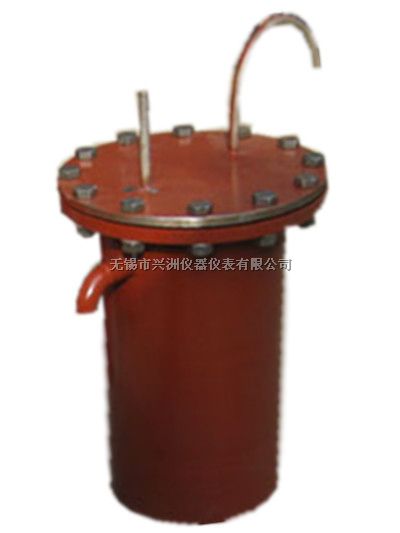

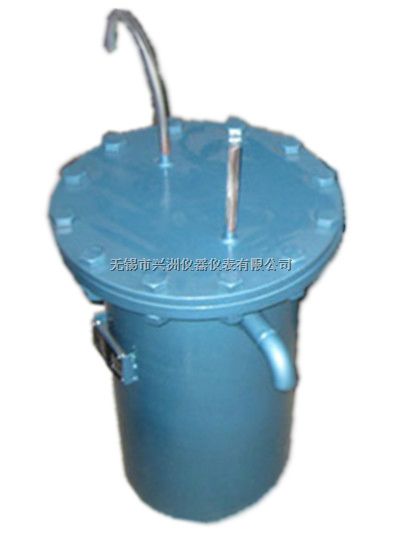

XZQYL-系列取样冷却器

一、取样冷却器综述

 XING ZHOU牌取样冷却器广泛应用于电厂电站、化工、冶炼钢铁、纺织、印染等锅炉房汽水化验取样冷却，锅炉及压力系统中的水大却温度较高，而高水温不便于取样，也不便于测定，在取样冷却器中应加以冷却，所以要把取样点的样品引进取样冷却器进行冷却,一般要求保证流量在600-800mL/min时,样品能冷却到35℃左右,满足国际DL/T 457—91的标准。 XING ZHOU牌取样冷却器的导管均采用不锈钢管,不采用碳钢和铜制品管,以免样品在取样过程中被导流管经过而将金属腐蚀物，不环保的产物带入。

 XING ZHOU牌取样冷却器适用于温度较高的液体和气体的介质取样，结构紧凑、传热效率高、清洗方便、使用寿命长等特点。

 取样管采用螺旋蛇形盘管结构，并选用优质不锈钢作为换热管，具有耐高温，耐腐蚀，不污染样品等优点。

 根据样品采集点的分部及集中，提供单台取样冷却器和群合式取样冷却器能同时对蒸汽，炉水，疏水，给水及除氧出水取样。

二、产品型号及规格

XZQYL-133/0.3

XZQYL-159/0.35

XZQYL-219/0.45

XZQYL-273/0.55

三、订货说明

 1、取样器管为不锈钢，壳体为碳钢（有些客户壳体也需不锈钢，在订货时说明）。

 2、取样冷却管一般选直径10、12、14、16、18m/m（也可用户而定标准），接口可选焊接和法兰，冷却水接口为DN25，外螺纹。

 3、一般选型常为：XZQYL-159/0.32、XZQYL-219/0.40，XZQYL-273/0.54。

 4、是否需要单台或群台式(即是否要支架、水槽、阀门等）；用户可提供所需技术指标。

四、取样种类

  1、锅炉水的取样

   锅炉水样品一般以从汽包的连续排污管中取出，再引至冷却器。取样点应尽量靠近排污管引出汽包的出口处，并尽量地装在引出汽包后的个排污阀门之前。

  2、给水的取样

   给水的取样点一般设在给水泵之后，省煤器之前的高压给水管上，应该是在给水管的垂直管路上接一小管，给水样品由此引至取样冷却器。给水的取样管应设在给水加药后足以混匀的位置上。

  3、凝结水的取样

   凝结水的取样点一般设在凝结水泵出口处的凝结水管道上，不宜装在凝结水泵入口处，因凝结水泵入口处的压力低于大气压。

  4、疏水的取样

   疏水一般在疏水箱中取样。取样点通常设在距疏水箱底300mm左右处为宜。

  5、将蒸汽样品通过取样冷却器,使其凝结成水。蒸汽取样器中蒸汽流量一般为20-30kg/h。对样品引出导管及冷却器的要求与水的取样相同。
