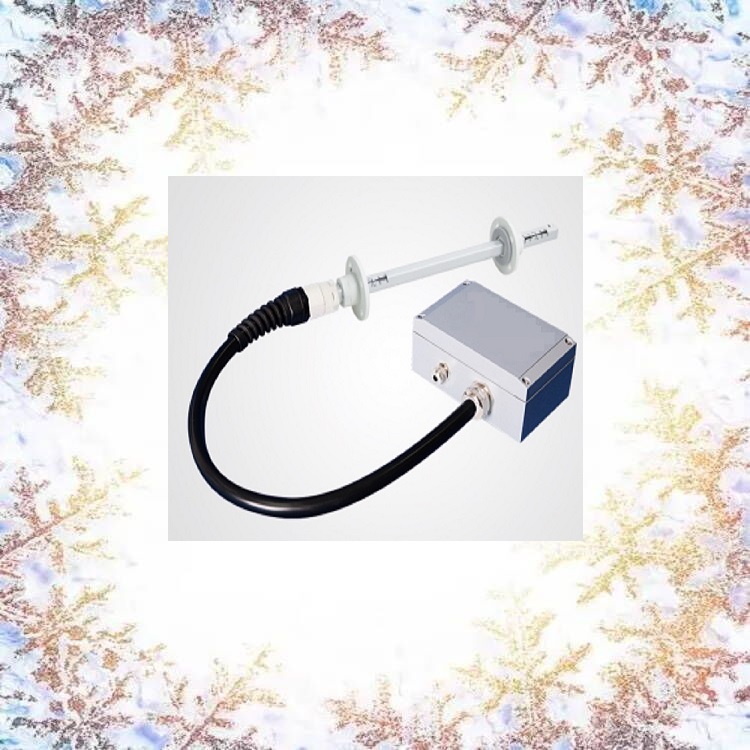

菱形风量变送器 型号:YGM303库号：D323382菱形风量变送器 型号:YGM303库号：D323382

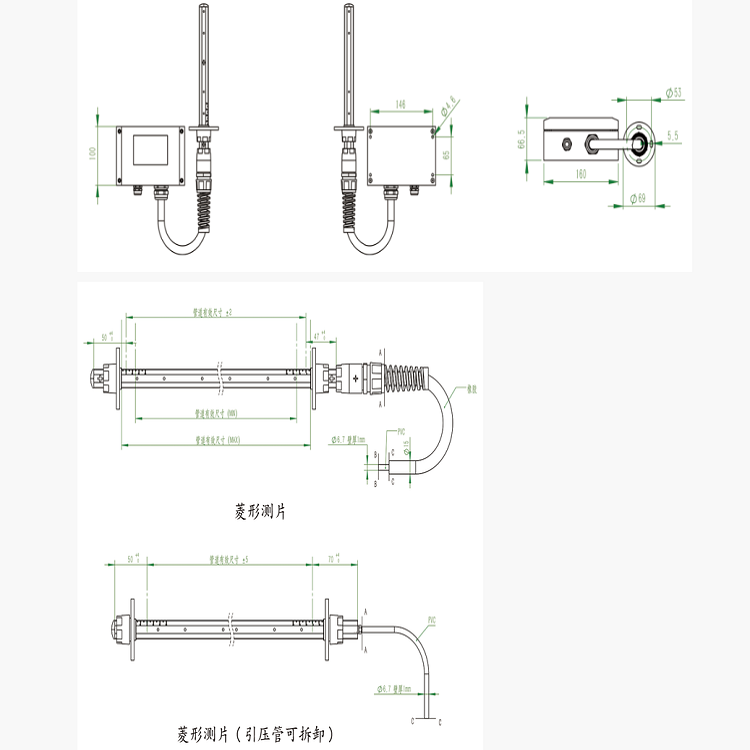

YGM303风量变送器基于皮托管测流速原理，利用菱形均速测片对风量进行测量。在测片高压区迎风面，平均开数对圆孔，测量面的平均风速，在测片背流向一侧，有数对静压孔，菱形截面的设计，使得测片背风面静压孔处稳流区的气压不易受紊乱气流影响，气流稳定，测量风量。提供可吹扫抗污染测片可选，可用于苛刻环境风量的测量。

应用领域：空调送排风系统、烟气净化和排气系统、吸尘系统、空气流通测试设备

主要特点: 可吹扫抗污染、菱形截面设计，高、自带刻度识、安装方便

技术参数

测量范：根据现场风速进行

精 度：±6%F，气体流速稳定情况,±4%F

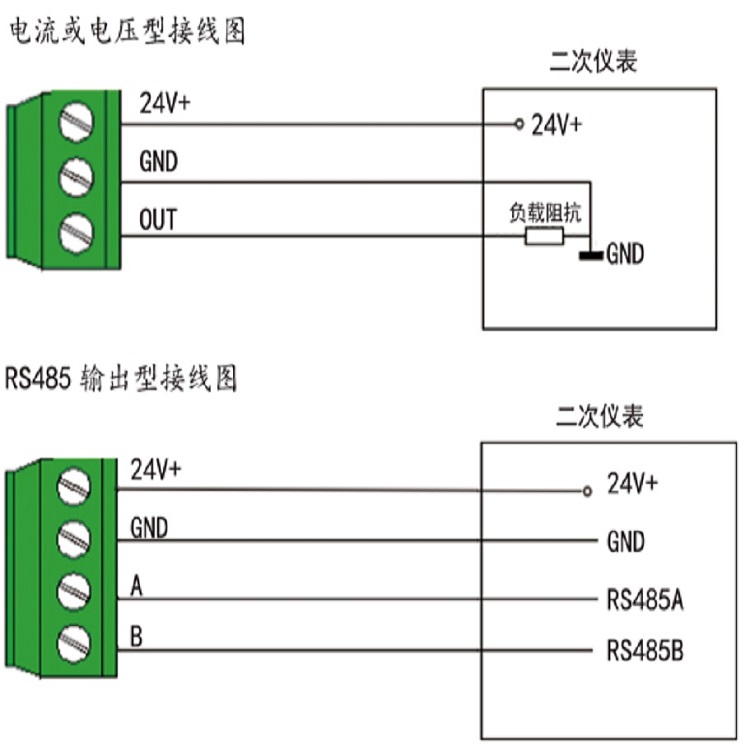

信号输出：电流输出型：4～20mA（三线制）；负载电阻RL≤500Ω

电压输出型：0～10V（三线制）；负载电阻RL≥10KΩ

485输出型：准ModBus-RTU

响应时间：T90 ≤ 3秒

供电电源：20～28VDC

电连接：M16×1.5，电缆直径：4～8mm

外壳防护等级：IP65

工作压力：小于1Bar

工作温度： 变送器： -40℃～+50℃；探 杆： -40℃～+80℃、 -40℃～+190℃（可选）

储存环境：温度:-20℃～+60℃；湿度:0～85%RH

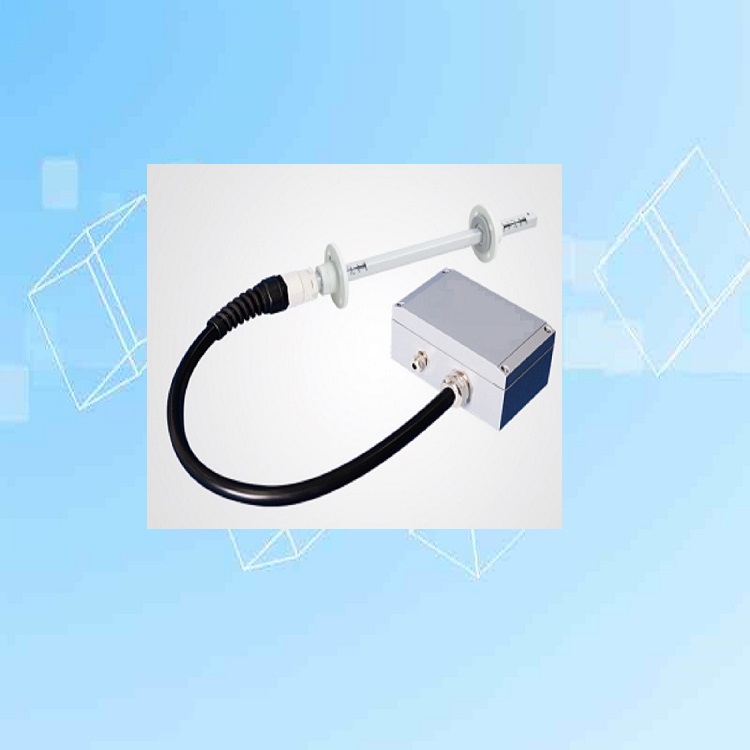

菱形风量变送器 型号:YGM303库号：M323382菱形风量变送器 型号:YGM303库号：M323382

YGM303风量变送器基于皮托管测流速原理，利用菱形均速测片对风量进行测量。在测片高压区迎风面，平均开数对圆孔，测量截面的平均风速，在测片背流向一侧，有数对静压孔，菱形截面的设计，使得测片背风面静压孔处稳流区的气压不易受紊乱气流影响，气流稳定，测量风量。提供可吹扫抗污染测片可选，可用于苛刻环境风量的测量。

应用领域：空调送排风系统、烟气净化和排气系统、吸尘系统、空气流通测试设备

主要特点: 可吹扫抗污染、菱形截面设计，高、自带刻度识、安装方便

技术参数

测量范：根据现场风速进行

精 度：±6%F，气体流速稳定情况,±4%F

信号输出：电流输出型：4～20mA（三线制）；负载电阻RL≤500Ω

电压输出型：0～10V（三线制）；负载电阻RL≥10KΩ

485输出型：准ModBus-RTU

响应时间：T90 ≤ 3秒

供电电源：20～28VDC

电气连接：M16×1.5，电缆直径：4～8mm

外壳防护等级：IP65

工作压力：小于1Bar

工作温度： 变送器： -40℃～+50℃；探 杆： -40℃～+80℃、 -40℃～+190℃（可选）

储存环境：温度:-20℃～+60℃；湿度:0～85%RH
