电站自动化元件WIO200B油混水传感器资料
电站自动化元件WIO200B油混水传感器资料
水电站回油箱油混水信号器WIO200B油混水监测仪供应水电站回油箱油混水信号器WIO-L200油混水监测仪在水电站、火电厂及大型泵站油系统的漏油箱、回油箱及有油水热交换的油槽中，如果混入水，就会造成许多危害，主要危害有：①水与油起反应，形成酸、胶质和油泥。②降低润滑性，加速高应力部件的磨损。③造成控制阀的粘结或其他低压部位产生气蚀损害；④腐蚀、锈蚀金属。因此必须要加强对油混水的监测,使用户可以及时对油进行检测和处理，确保机组和系统正常运行。

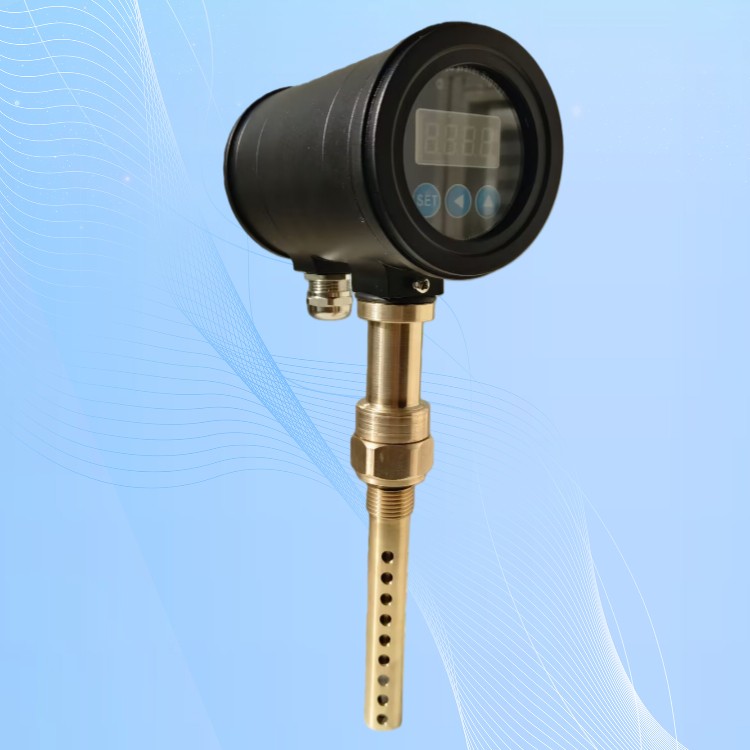

WIO油混水开关是采用专用电路设计出来的一款性能极高的油混水检测装置。它具有两个独立的报警点产品特点
油混水传感器两对报警点.
每对报警点连续可调
每对报警点的报警方式可以自行设定
圆柱型电容设计，抗电磁干扰
采用专用芯片检测电容，准确可靠，温飘小
检测范围宽（0%-10%）
油混水传感器技术参数
1.供电电压：DC24V±10%、AC/DC110V/220V(85～264VAC，120～370VDC）
2.量程：含水率为 0～10％
3.接点输出：1-2个 5A/250VDC,5A／30VDC
4.模拟量输出：4-20Ma或1-5V
5.功耗：＜1W
6.分辨率：  0.1％
7.重复性： ≤ 1％
8.温 漂： 0.03％/℃
9.操作温度：0～100℃
10.电气接线：PG9密封接头，
11.传感器材质：SUS304/316、黄铜
12.工作压力：＜ 2Mpa
13.防护等级：IP65

测量油槽和顶盖液位，使用的PR-46W型液位变送器，精度高、稳定性好，对于测量油槽小量程的油位，是该变送器的主要特点。对测量顶盖液位。使用安装时应注意防水，将电缆接入端子箱，避免有水进入电缆的导气管内，造成不能使用。

转速测量系统由XALTHYYXGS公司生产的PLC-4S型电气转速和ZKZ-4型机械转速开关两部分组成，测速装置安装于发电机顶部，通过齿盘、由零转速传感器产生正比于机组轴转速的脉冲信号。该转速测量系统特点：信号的幅值恒定，即使很低的转速，其信号也不会丢失，传感器信号送至电气PLC转速信号处理装置；提供13个可任意整定动作值(1％-200nr)的电气接点信号、爬行接点信号；2路对应于机组0-200nr的4-20mA模拟量输出；通过液显面板可修改动作参数；1组机械式转速开关，作用于机组过速保护；带机组运行顶灯；可根据用户要求提供4个机械开关。此装置在国内领先，已在多个电站使用。
