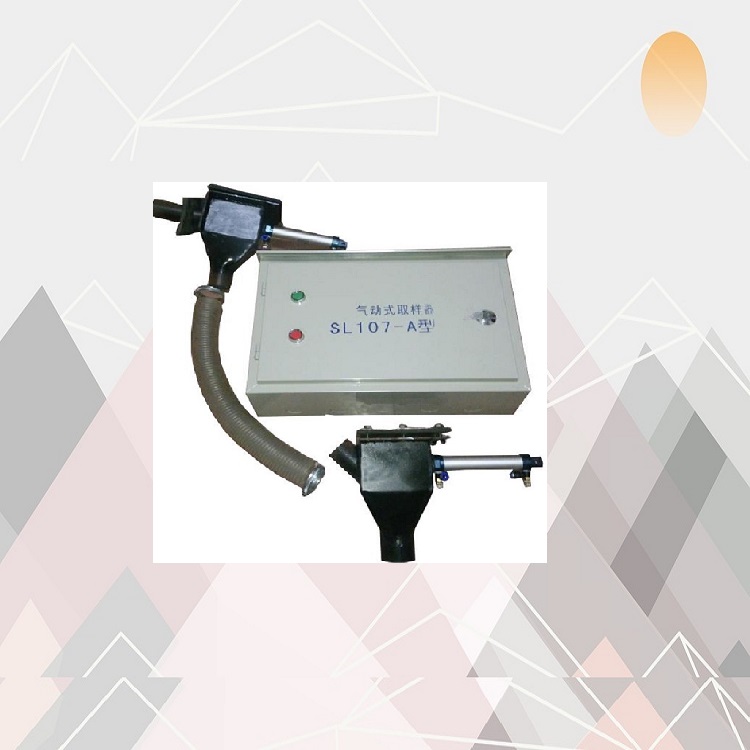

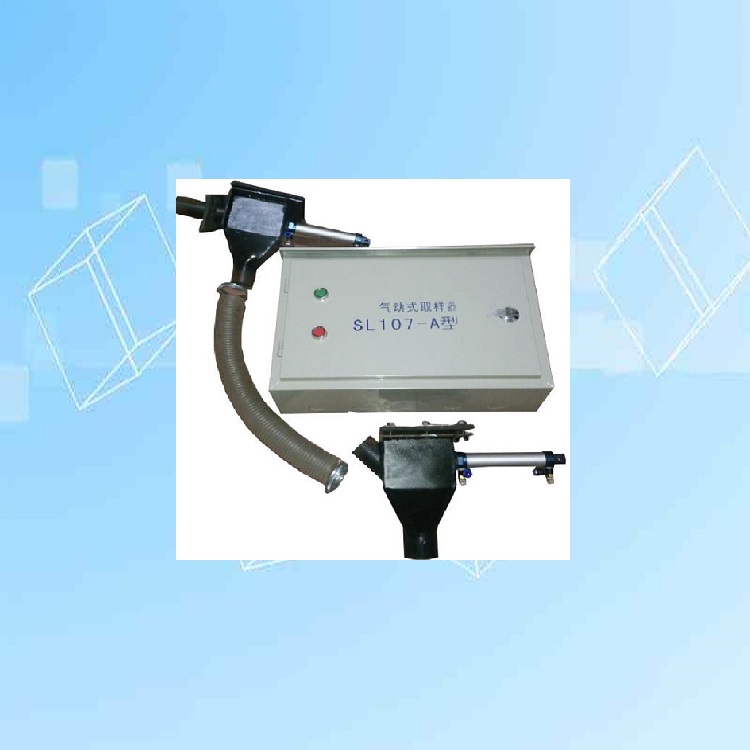

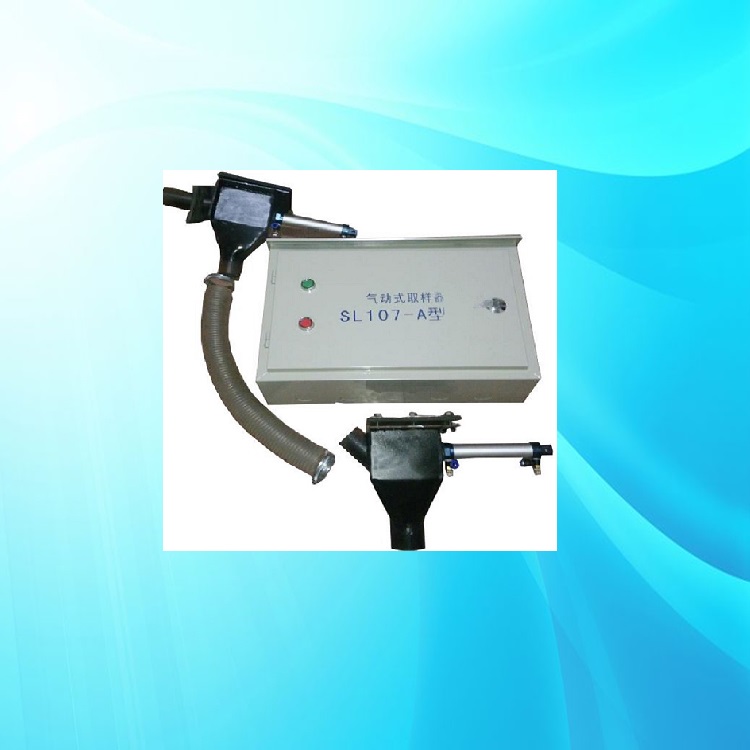

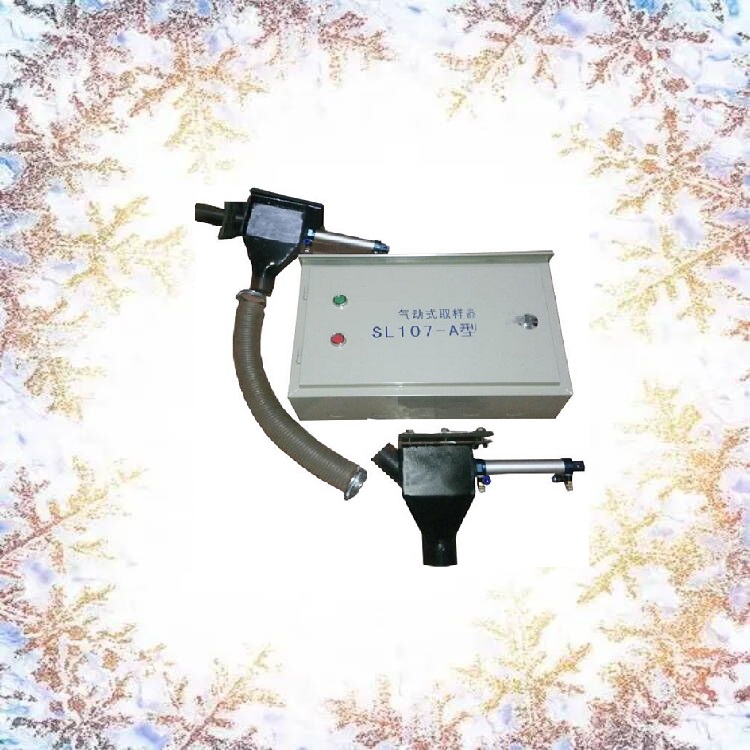

气动式取样器 型号:SL107-A气动式取样器 型号:SL107-A

一、整机参数

产品型号：气动式取样器 L-107A 型

Type: L107-A

耗电量＜50W

电压：220V 85-110%

Voltage: 220V 85-110%

使用流体：空气（经 40 微米滤网过滤）

Fluid: air (after filtered by 40μm filter )

使用压力：3-7 Kgf/cm2

Working prsure: 3-7 Kgf/cm2

工作温度＜130 度粉状物料温度

Working temperature: ＜130℃ powder material

二、主要部件参数 Main Parts’ parameter

1.电磁阀 olenoid valve

型号：4V210-08

Type: 4V210-08

工作温度：5-50℃

Working temperature: 5-50℃

电压：+15% — -25%

Voltage: +15% — -25%

耗电量：5.4VA

Capacity: 5.4VA

使用寿命：1000 万次

Lifetime: 1000 tim

2.气缸 Cylinder

型号：MAL25*100

Type: MAL25*100

工作介质：空气

Working medium: air

使用压力范extClass' contenteditable='false' tabind='-1'>围：1-9 Kgf/cm2

Working prsure arrange:1-9 Kgf/cm2

使用温度：0-150℃（耐高温型气缸） 0-70℃（普通型气缸）

Working temperature:0-150℃ (thermostability type) 0-70℃ (normal type)

接管口径：G1/8

Dimension connection pipe: G1/8

3.过滤器 Filter

型号：AF2000

Type: AF2000

4.空气软管 Flibility air pipe

型号：8*5mm

Type: 8*5mm

常温extClass' contenteditable='false' tabind='-1'>下工作耐压：10 Kgf/cm2

Working prsure in normal temperature:10 Kgf/cm2

工作温度-40℃—+80℃

Working temperature: -40℃—+80℃

5.钢丝软管 Flibility steel pipe

Φ45（内径）加厚

Φ45 (inner diameter) high thickns

6.时间继电器 Time relay

型号：DH48-

Type: DH48-

电压：220V ± 15%

Voltage: 220V ± 15%

重量：约 300g

Weight: approx. 300g

功耗：≦3.5VA

Power: ≦3.5VA

触头容量：AC250V,

Capacity of contact: AC250V,

机械寿命：≧107次

Mechanical lifetime: ≧107 tim

电寿命：≧105小时

Electrical lifetime:≧105 hours

工作环境温度：-10℃—+40℃

Working temperature: -10℃—+40℃

7.小型继电器：Auxiliary relay

型号：JTX-2C 220V 10A

Type: JTX-2C 220V 10A

气动式取样器 型号:SL107-A气动式取样器 型号:SL107-A
