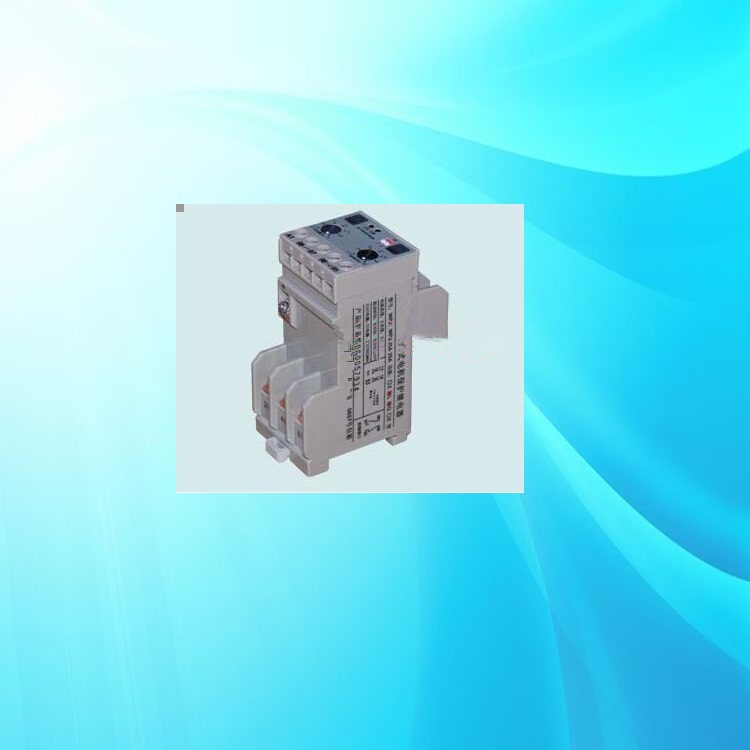

柜内型电机保护继电器G型/W型0.5-6.5A 型号:JYB-25 库号：D403231

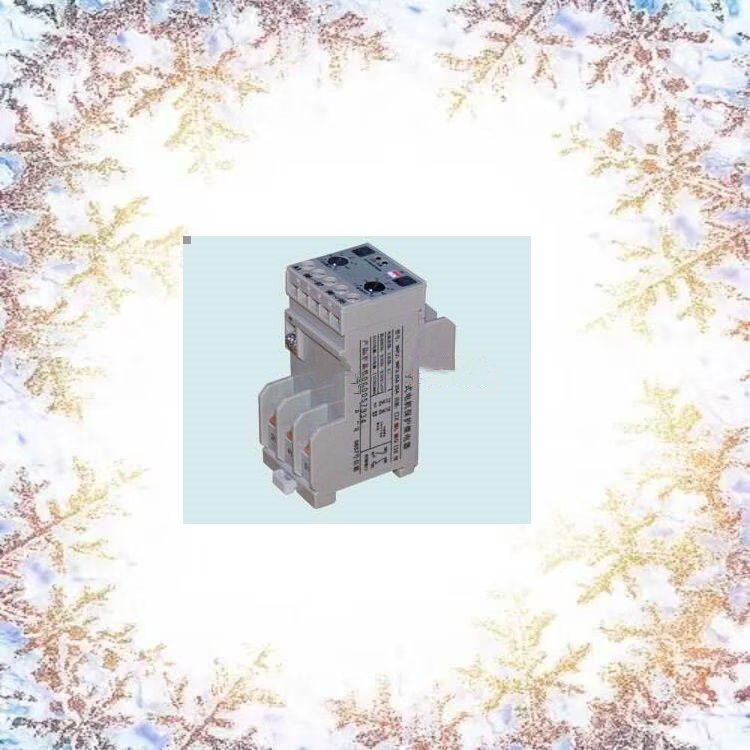

柜内型电机保护继电器G型/W型0.5-6.5A 型号:JYB-25 库号：D403231

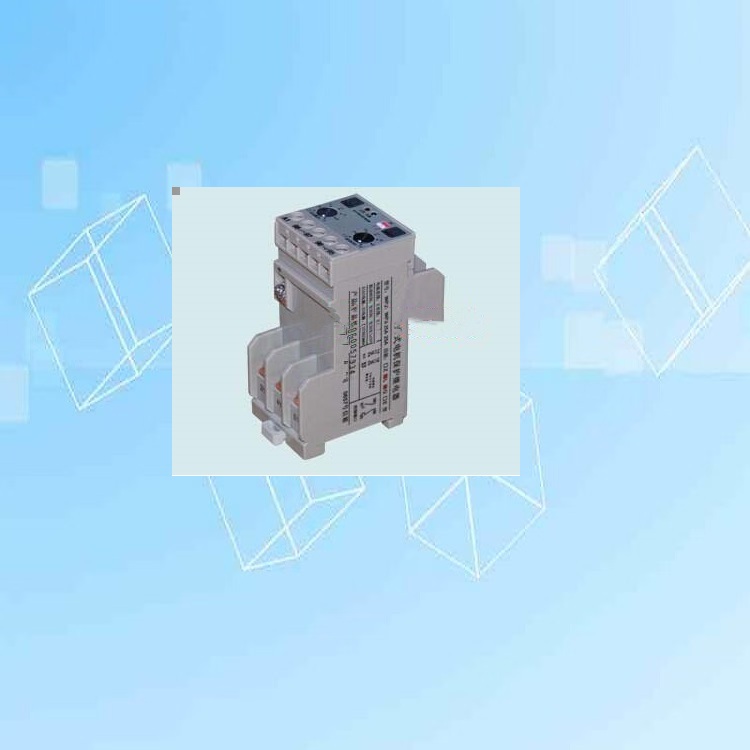

柜内型电机保护继电器G型/W型0.5-6.5A 型号:JYB-25 库号：D403231

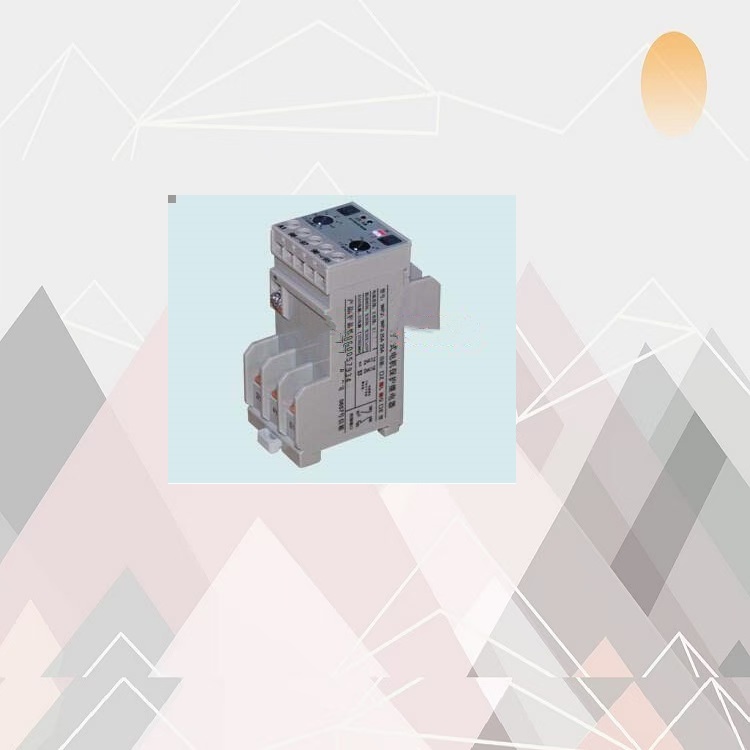

柜内型电机保护继电器G型/W型0.5-6.5A 型号:JYB-25 库号：D403231

● 接插组合式和卡轨独立安装，反时限脱扣；

● 单相和三相均可使用（通过关闭面板缺相保护开关实现）；

● 电路自检测试，产品失效，常闭端（95、96）释放，退出运行；

● 脱扣故障指示；

● 起动延时设定；

● 可确认电机实际运行电流值；

功能代号 特点 适用负荷

G型 过流、三相不平衡、缺相保护 不做特殊保护要求的一般负荷

W型 G型+欠流保护 泵类抽空保护要求

型号  0.5~6. 0.5~2.5KW

JYB-25 2 2.5~2 2~10KW

电流整定范围 ：0.5~6.；2：2.5~2

起动时间设定 0.2~30秒，出30秒可特殊订货

缺相动作时间 ≤5秒，通过面板DIP开关设定，可去除缺相保护功能

故障指示 LED发光管

过流保护特性 反时限脱扣

欠电流设定 0~大电流整定值的60%

欠电流保护 30±5秒脱扣。（起动时间为7秒，不可设定）

抗三相不平衡能力 不低于50%

电流整定精度 ＜8%

三相不平衡保护 ＞70%脱扣

工作电源 AC220V/AC380V，50/60Hz

复位方式 手动（面板RESET按键或断电复位）/自动，面板DIP开关设定

安装方式 卡轨独立安装（L）或接插组合式安装（Z）

重量 200g

外形尺寸 45（W）×82（D）×96（H）

输出端口 电气上分离的一对动合（常开）97、98，一对动断（常闭）95、96，负荷见下表

约定发热电流（A） 使用类别 额定工作电流（A） 频率 控制容量（VA）

380V 220V 110V Hz 接通 分断

6 AC-15 0.47 0.82 1.64 50 1500 180

DC-13 -- 0.23 0.46 -- 50 50
