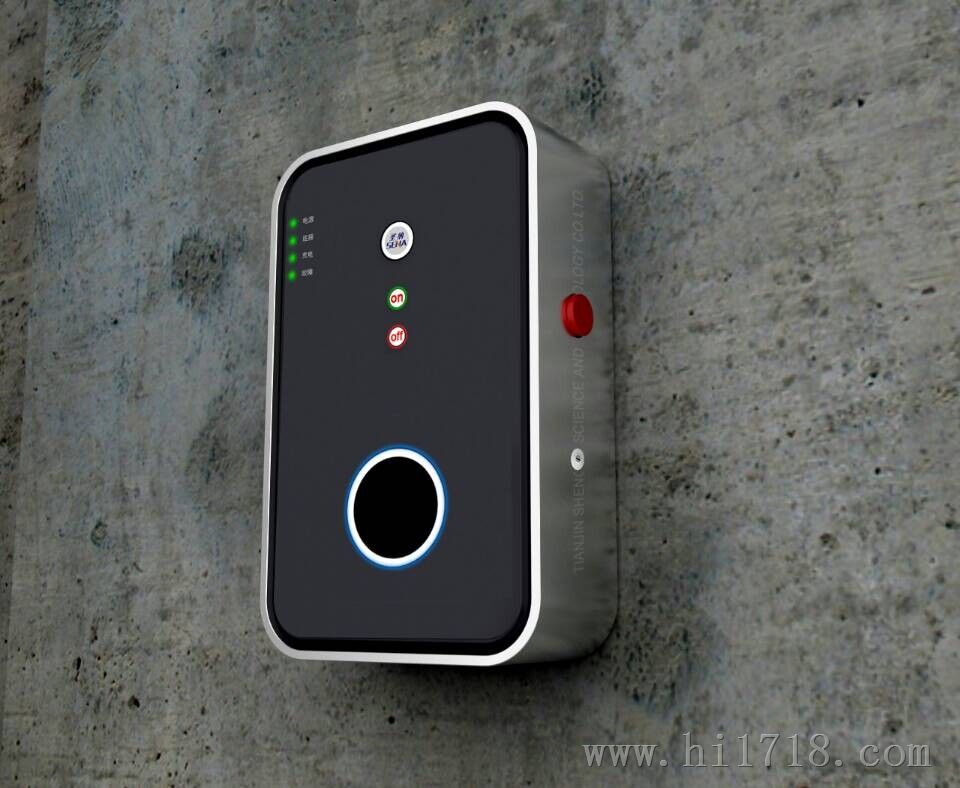

一.壁挂充电桩概述

   纯电动汽车交流充电桩包括壁挂式充电桩（土）和落地式充电桩（金、火）两种类型,土系列交流充电桩由嵌入式单片机系统作为主控制器，专为私人电动汽车充电设计的小型壁挂式交流充电桩。客户在使用和连接充电器时，应遵守电动汽车充电的相关规定。本设备根据相关安全标准研发、生产、检验。质量可靠，服务周到。

二.壁挂充电桩技术参数

额定电压AC220V

额定电流16A/32A

频率        50Hz±5%

充电对象车载充电机

防护等级IP45

尺寸        370*260*150

工作环境温度：-25℃~75℃

充电操作提供操作按钮

通讯接口CAN通讯接口，通信协议有南方电网、国家电网可供用户选择

三.壁挂充电桩指示灯说明

指示灯颜色指示灯状态状态说明

红灯（POWER):

电源指示灯熄灭设备上级电源未正常供电，设备未进入带电状态，无法正常工作

       常亮设备上级电源已正常供电，设备进入带电状态。

红灯（LINK):

连接指示灯熄灭充电器侧或车辆侧充电插座上未插好充电枪。

       常亮充电器侧或车辆侧充电插座上充电枪已插好，可以执行充电操作。

绿灯(CHARGE):

充电指示灯熄灭设备未开始正常充电。

       常亮设备处于正常充电工作状态。

黄灯（ALARM):

告警指示灯 熄灭设备工作正常，无故障。

       常亮设备产生过流或过欠压保护动作。

四.壁挂充电桩注意事项

4.1切勿使用损坏、破旧或脏污的充电插头。

    必须定期检查充电器的插座是否出现损坏，并检查外壳是否破损（目视检查）。不得擅自执行充电器维修作业，切勿拆除安全符号、警告提示、铭牌、标牌或管线标记等标识。仅限连接电动车辆，切勿连接其他负载（电动工具等）

4.2使用充电器为电动汽车充电时，请仔细阅读车辆的相关提示和说明书。

4.3拉拔充电电缆时请握住插头，切勿拉拽电缆。

4.4不要让重物压住电源线或人为踩踏电源线。

4.5充电接口插头应保持与插座牢固接触，否则可能导致火灾。

4.6必须使用独立专用电源并进行可靠接地，本充电器电源线需按三线32A配置。

上级电源开关应按照用户实际用电负荷及当地用电规定选配,线径不得低于6mm2，必须可靠接地。

4.7切勿使用喷淋水（花园浇水用软管、高压清洗机等）清洁充电器！

五.壁挂充电桩适用范围

    电动汽车充电桩是中小型电动汽车重要的充电设施。适用于公共停车场、居民小区停车场、企业专用停车场等各类露天停车场与地下停车场。
