JZ-Ⅰ型在线浊度仪详细操作说明书

 一、测量原理
JZ系列浊度测量仪，中、低浊度范围内（小于10NTU为低浊度，11-100NTU为中浊度，大于100NTU为高浊度）采用90°散射光原理。光路原理如下图：
Io——入射光
It——透射光
Is——散射光
D——溶液浑浊度




一束特定光谱的平行光通过溶液时，一部分被吸收和散射，一部分透过溶液。与入射光成90°方向的散射光的强度符合雷莱公式：



Io——入射光强度    Is——散射光强度    N——单位溶液微粒数
V——微粒体积       入——入射光波长    K——系数

在入射光恒定的条件下，在一定浊度范围内，散射光强度和溶液的浑浊度成正比。上式可整理改写为：






根据这一公式，我们可以通过测定水样中微粒的散射光强度来测量水样的浑浊度。这是本产品的基本测量原理。JZ系列浊度仪高浊度测量采用的是散射和透射结合型原理。

二、基本电路方框图

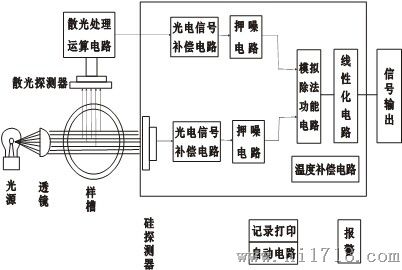

散射光结构仪器工作原理图

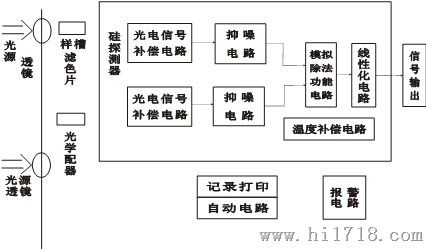

透射光结构仪器工作原理图



光电传感器由光源、透镜、光电元件等组成，当光线通过被测液样时，与入射光成90°方向的散射光作用于光电元件，产生了随浊度变化的电信号，该信号与基准信号一起送入信号处理器。
信号处理器以集成电路为，构成性能稳定的电子线路，对信号进行放大、滤波、运算、补偿等处理，使其在整个测量范围内与被测液样的浊度成线性关系。
稳压电源由变压器、整流器、滤波器、稳压模块等组成，将200伏至240伏范围内变化的交流电变换成仪器所需要的直流工作电压。

三、结构图



浊度传感器是本仪器的关键部位，内装光电转换器件、集成电路板、不锈钢水箱等，对其更加爱护和保养。浊度显示仪表在出厂时已设定调试好，内有密码，用户无须设定。
校准电位器，用来调校仪器的准确度。在计量主管部门检定本仪器时，或用户在仪器使用较长一段时间后，因故造成偏差确认测量值不准时，在拥有零度水及10NTU标准浊度液的情况下，由检验人员或使用者自行对仪器准确度进行校准。

四、主要技术性能
JZ系列浊度仪是根据国家对水质的具体要求和目前我国饮用水生产过程，以及我国水源情况而设计的。它们既重点保证了出厂水的测量要求，又兼顾了沉淀水和源水检测的需要。采用四位数字显示，读数简捷、准确，较高，0-10NTU内保持三位有效小数，11-100NTU内保持二位有效小数。

本厂浊度仪量程可分1-10，0-20，0-100，0-500，0-1000NTU等


五、使用方法
（一） 安装和固定
1、把仪器固定在墙上，用软管连接水源与进水口，在水源处安装一个进水阀，进水口处必须用扎箍（厂家配）拧紧，以防漏水。再把软管接在溢流口和出水口上（软管长度视工作环境定），同样必须用扎箍（厂家配）拧紧。夹住出水口一半，慢慢打开水源开关，水就进入水箱，一部分从出水口流出，另一部分随水位升高而从溢流口溢出，待溢流口有少量溢流水流出时，水箱已满，此时出水口与溢流口同时有水流出。你可以调节水源进水阀和出水口夹子的开度，来调节水量，但溢流口的少量溢流水不能中断（注?这是关键）如溢流口无溢流水流出，请加大进水量或夹子将出水口塑料管夹紧一点，减少出水口水流量，确保溢水口有溢流水流出，水路畅通，仪器正常工作。

2、接线


浊度显示仪表
浊度传感器的信号线接显示仪表输入接线柱1和2, 电源220伏接接线柱5和6, 输出4-20mA接接线柱3和4.
（二）使用方法
   1、初次使用仪器，请试运行24小时后再进行测试。
   2、定标：用非连续式浊度仪测出水口水的浊度，旋动校准电位器，使表头的数字显示在出水口水的浊度值即可。
   3、浊度仪运行正常后，输出4-20mA. 20mA对应的就是量程.
   4、仪器使用约一万小时后，如果光路窗口受污程度超标，运算电话工作误差大，这时请清窗。
   5、清窗时关闭水源，切断电源，拧下仪器上方三个螺丝后，取下仪器盘面，按机芯上指示，用板手旋下不锈钢压片的两端螺丝，清窗口打开，当心O型圈掉下,用镊子夹着酒精棉球清洗光路窗口后，装上清窗口，用板手旋紧不锈钢压片的两端螺丝,要注意平衡,锁闭清窗口，清窗工作结束。
   6、请按使用方法定标、仪器工作、务必按使用方法定标，仪器已在出厂前用专用设备调好 零点，不需用户调零。
   7、请勿拆卸仪器，以免影响或损坏仪器性能。

六、注意事项
1、 进水口、出水口、溢流口的扎箍一定要扎紧，不能漏水。
2、 排气口有水出来时，关小进水阀，保证无水流出。
3、 溢流口一定要有水流出。

七、浊度标准
1、JZ系列浊度测定仪，采用GB5750-85（8）规定的甲臜聚合物标准。其配制方法详见GB5750-85（8）中第6.2条。
2、可向本厂邮购，也可与国家标准物质中心联系购买。

八、常见故障及排除



九、随机附件
1、合格证        2、使用说明书
