产品应用:

尺寸图

1

信号灯

说明：

1.除非有其它说明，所有尺寸公差为±0.25mm

2.此产品为热电分离式大功率LED

2

闪光灯、隧道灯、便捷式手电筒

3

娱乐与景观照明

4

装饰灯、广告灯箱

限度性能参数（Ta = 25°C）

项目

符号

限度

单位

顺向电流

I_F

350

mA

峰值正向电流

I_FP

1000

mA

反向电压

V_R

5

V

消耗功率

P_D

1120

mW

工作温度

T_opr

-20 ~ +75

°C

贮存温度　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

T_stg

-30 ~ +80

°C

焊锡温度

T_sol

260°C  3秒以内，

（自胶体底部3mm以下）

*脉冲宽度<=0.1msec 占空比<=1/10

产品光电特性( Ta = 25°C)

注意事项：

1)产品光电性能级别由励上自行决定，各不同级别的产品光电性能有所差异，请客户根据己方使用条件自行决定使用方法。

2)光通量各级别间的误差为±10％。

3)主波长各级别间的误差为±1nm，X、Y色度坐标的测量误差为±0.015。

4)顺向电压各级别间的误差为±0.05V。

5)产品拆封后需尽快使用完，产品不得在有腐蚀气体的环境下存储和使用，未用完的灯需密封保存，否则会导致引脚氧化。

6)如果晶片材质为InGaN,使用时须注意静电防护，人员须戴静电环及防静电手套，设备及仪器须接地。

7)其它注意事项参照“大功率LED应用注意事项”。

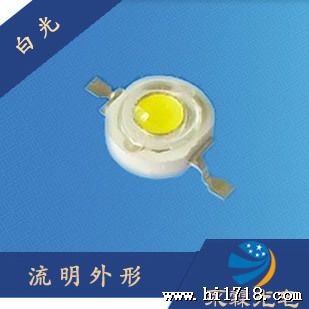

8)仿流明大功率产品现有两种封装工艺：①模顶封装，可过回流焊；②透镜填充，不能过回流焊，我司大功率产品的区分以产品型号第13码为准（T：透镜填充，M：模顶封装）。

9)对超出本产品允许使用条件范围而产出的任何后果，本公司不承担责任。
