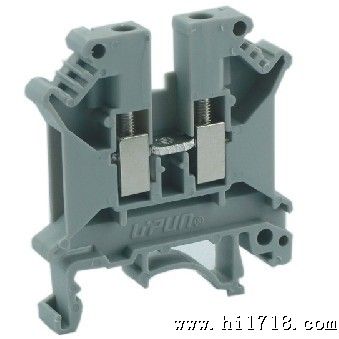

友邦UKJ-2.5框式接线端子
价格：电议
地区：广东 深圳市
电 话：86 0755 28963906
手 机：18925210882
传 真：86 0755 89728206

深圳市合泰电气有限公司

免费会员 营业执照未上传

>
全部产品 进入商铺

型号订货号
UKJ-2.5011001
产品文档


外形尺寸
宽度/厚度/高度(mm)42.5/5.2/46.5
螺钉公称直径(mm)M3
扭距(Nm)0.6-0.8
剥线长度(mm)8

技术参数
电压(V)800
工作电流(A)32
截面(mm2)4

压线范围
刚性导线(mm2)0.2-4
柔性导线(mm2)0.2-2.5

端子
型号订货号



BU:蓝色

UKJ-2.5011001
UKJ-2.5(BU)011101

安装轨
可安装在TH与G型导轨上
TH35-7.5102001
TH35-15102005
G32-15102002
G32-18102003




隔板
BU:蓝色

UKJ-G(DUK)012001
UKJ-G(DUK)(BU)012072

分组隔板
用于端子组的视觉及电
气隔离
UKJ-G(ATP-UK)012002
隔片
用于相邻联接件的电气间隔离，可事后插入，不占用导轨的任何空间
UKJ-G(ATP-UK)                  012002
测试附件
测试插座和测试插头两者配合使用，用于电路测试
PSB3                 016101
PS-2.3订货数详见D46
中心式联接件
用于端子中心实现横向桥接。螺钉头部有带绝缘圈与不带绝缘圈                                                            N:带圈
UFBI 2-5013071
UFBI 3-5013070
UFBI 4-5013140
UFBI 10-5013001
UFBI 2-5N013141
UFBI 3-5N013142
UFBI 4-5N013143
UFBI 10-5N013052





边插式中心联接件
2位
3位
10位
UEB 2-5013018
UEB 3-5013026
UEB 10-5013012



标号片
标记条横向、竖向 标准打字从1-600 也可根据客户要求 提供的技术数据进 行打字
UZB 5-10014001
UZB 5-10(横）014005
UZB 5-10(竖)014006
两端子间的开关桥

警示牌
UKJ-2.5J                      012036
螺丝刀
YB 0.6×3.5                        304002
