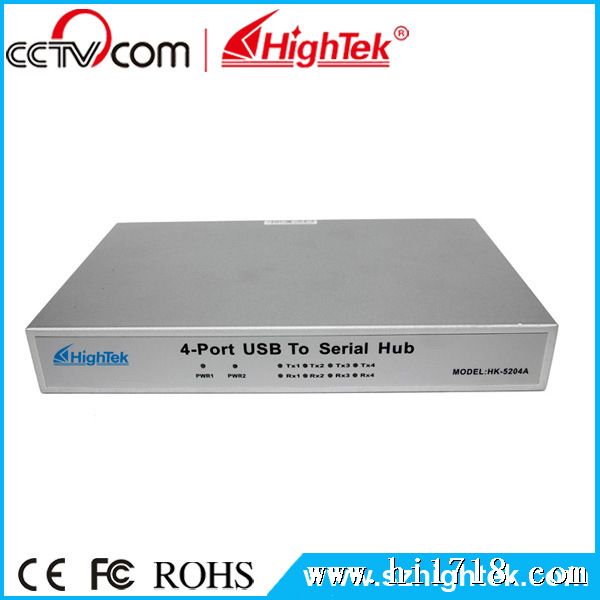

HK-5204A，高速稳定的USB转4口RS232转换器，速率达1M，采用英国FTDI芯片USB转换器。随着PC机的不断发展，USB接口将取代周边各种低接口，然而很多设备接口都是RS232串口的，而如今很多电脑不带串口或者只带有一个RS232串口，所以客户利用UCB-RS232转换器来进行设备的连接，所以USB转换器在以后的使用将越来越普遍。

HK-5204A接口转换器可以为点到点通信的连接，数据通讯速率300-921.6Kbps，带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有USB到RS-232转换。

随着PC产业的不断发展,USB接口正在逐渐替代老式PC的各种低速外围接口，然而目前工业环境中许多重要的设备仍然使用RS-232接口界面设计，因此许多用户使用USB到RS-232转换器来实现PC机与RS-232设备之间的数据传输。

HK-5204A转换器是一款通用的USB/RS-232接口转换器,可无需外加电源、兼容USB、RS-232标准，能够将单端的USB信号转换为UART的RS-232信号，RS-232端通过DB9公头的连接器连接。转换器内部带有零延时自动收发转换.独有的I/O电路自动控制数据流方向即插即用确保适合一切现有的通信软件和接口硬件。

1、标准：符合USBV1.0、1.1、2.0标准EIARS-232标准

2、USB信号：VCC、DATA+、DATA-、GND、FG

3、RS-232信号：DCDRXDTXDDTRGNDDSRRTSCTSRI

4、工作方式：异步工作、点对点通信方式

5、方向控制：采用数据流向自动控制技术自动判别和控制数据传输方向

6、波特率：300-921.6Kbps自动侦测串口信号速率

7、传输距离：RS-232端5米,USB口不超过5米

8、接口保护：±15KV静电保护

9、接口形式：USB端B类接口母头,DB9公头的连接器连接

10、信号指示：九个信号指示灯电源（PWR）发送（TXD）接收（RXD）

11、传输介质：双绞线或屏蔽线

12、外形尺寸：159mmX130mmX33mm

13、使用环境：-40℃到85℃，相对湿度为5%到95%

14、支持、Windows95/98/2000/xp IMAG

15、支持总线或外接电源供电

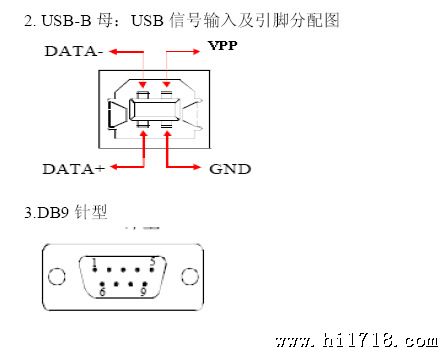

 连接器和信号：

1 DB9针型：RS-232输出信号及接线端子引脚分配

USB转换器硬件安装及应用/故障及排除

安装HK-5204A接口转换器前请先仔细阅读产品说明书，将产品所配的通信电缆接入USB接口端，本产品采用USB/DB9公头通用连接器为输入输出接口。

故障及排除

1、数据通信失败

A、检查RS-232接口接线是否正确

B、检查RS-485/RS-422输出接口接线是否正确

C、检查供电是否正常

D、检查接线端子是否连接良好

E、观察接收指示灯发送时是否会闪烁

F、观察发送指示灯发送时是否会闪烁

2、数据丢失或错误

A、检查数据通信设备两端数据速率、格式是否一致
