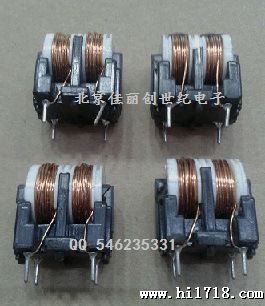

滤波电感 共模电感 UU9.8 UU10.5 UU16 7*8 10*13
价格：电议
地区：北京
-
图文详情
-
产品属性
-
相关推荐
应用范围:滤波 种类:共模电感 品牌:jlcsj 型号:UF9.8 封装形式:插件电感 绕线形式:单层密绕式 导磁体性质:磁芯 磁芯形状:柱形 工作频率:中频 安装方式:立式 骨架材料:胶木 品质因数Q:1 电感量:1-100（mH） 额定电流:1（mA） 分布电容:1（F）
特点：
n 杂散电容小
n 纹波系数低
n 电感偏差小
应用：
n 开关电源，充电器
n 通讯设备
n 电视电源
具体产品列表:
型号 Model | 规格Specification | 尺寸(mm) Dimension | ||
电感(mH) | DCR / Max | 电流/Max | ||
UU9.8系列 | 1.0 | 0.15 | 2.00 | A: 17.0 Max B: 11.0 Max C: 17.0 Max D: 11.0 Max E: 8±0.5 d:0.6±0.1 |
5.0 | 0.6 | 1.00 | ||
10 | 1.00 | 0.70 | ||
20 | 2.00 | 0.40 | ||
UU10.5系列 | 1.0 | 0.15 | 2.0 | A: 19.0 Max B: 17.0 Max C: 22.0 Max D: 10.5 Max E: 13±0.5 d:0.7±0.1 |
10.0 | 1.00 | 0.70 | ||
20.0 | 2.00 | 0.5 | ||
30.0 | 3.00 | 0.4 | ||
UU16系列 | 1 | 0.08 | 5.0 | A: 22.0 Max B: 19.5 Max C: 26.5 Max D: 13.5 Max E: 17.5±0.5 d:0.7±0.1 |
5 | 0.5 | 2.5 | ||
10 | 1.0 | 1.5 | ||
25 | 1.3 | 0.6 | ||
33 | 0.77 | 0.4 | ||
47 | 1.2 | 0.3 | ||
| ||||
