智能温湿度记录仪WiFi-MEC188

MEC188部分功能介绍

显示部分：

3.5寸真彩触摸液晶屏：

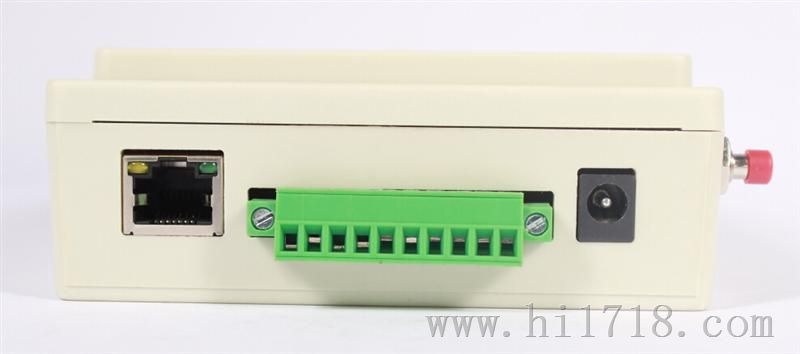

设备底部接口：

 以太网接口：可连接PC，通过万网或局域网的方式，利用不同功能的软件达到数据的分析、显示

设备开关：进口带自锁功能按钮，用户可手动开始或停止设备工作

电源接口：标准内径2.1mm，内正外负电源接口

IO口：其中要接温度传感器，可接温湿度传感器，RS232信号，RS485信号，继电器，3.3V供电

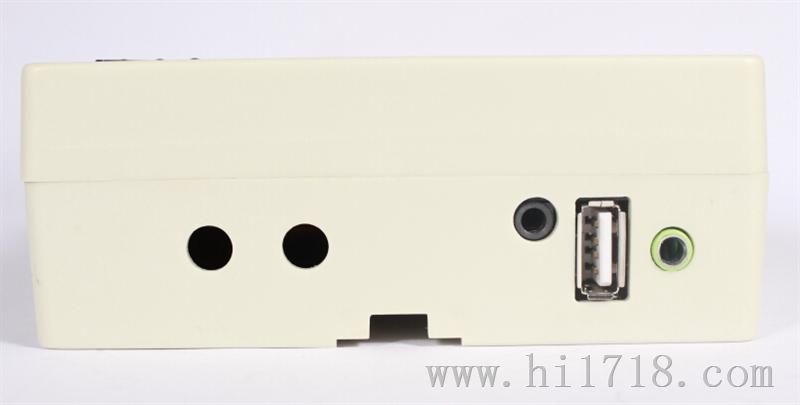

设备顶部接口：

GPRS Wi-fi 天线接口：可外接GPRS或Wi-fi棒状或吸盘天线

USB插口：U盘导出数据，鼠标操作

耳机接口：接声光报警器

产品硬件文字详细说明

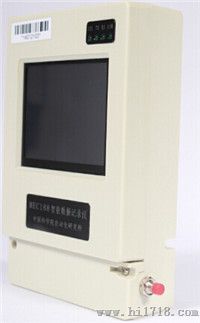

显示：3.5寸真彩触摸液晶屏，显示清晰，信息丰富，设备

屏幕上方显示：当前设备名称（可修改）

屏幕中部显示：各个测试目标的数值

屏幕底部显示：1. 当前日期，当前时间，设备主板温度，供电电压(电池供电时电压会随着时间的推移下降，市电供电时为恒定电压)，供电状态（电池供电时显示“电池”，市电供电状态时为“市电”），设备SD卡有无显示。

                          2.“短信，语音，声光，电话报警！支持IO检测。RS232/485，网卡”

                          3.“连续点击屏幕右上角5次进入系统管理！选配GPRS，电池！”

                          4.“点击屏幕中间区域切换显示模式!支持触屏，手写”

                          5.“GPRS,WIFI,433MHZ,2.4GHZ无线传输！支持二次开发”

                          6.“绿-正常；黄-预警；红-报警！支持本地和远程升级，海量存储”

以上内容分6屏每隔3S在屏幕底部循环显示

完全摆脱传统温湿度记录需要打印的方式，真正实现环保的无纸记录。

传感器：传感器外观、参数及用法对比如下

通讯方式：本设备目前支持GPRS，Wi-Fi等通讯方式

                GPRS通讯方式：可通讯，可短信电话报警，

                 Wi-Fi通讯方式：可通讯。

报警：设备掉电，区域断电，温度越限，湿度越，设备红色报警指示灯1秒闪烁；同时短信电话报警；现场声音蜂鸣器报警（点击屏幕消蜂鸣器报警）。

存储：存储时间间隔5S～24h可任意设置，5万条数据循环存储， 2万条数据补传（采用GPRS通讯方式时）；数据存储格式.txt，不需专门软件，用PC、手机、平板均可打开查看；可通过U盘、GPRS、Wi-Fi等方式将数据导入PC进行存储、显示、分析。

电源：市电供电和电池供电2种供电方式。默认市电供电，设备掉时可无缝切换至后备电池供电，电池供电电压实时显示，采用高聚合物锂电3500mAH，掉电持续工作4小时。

其它：片外看门狗，保证系统7*24小时工作

          U盘配置设备参数；

          同步更新时间；

        红色按钮开关，用户可自主手动开始或停止设备工作。

设备软件介绍

MEC188的设置界面：

密码界面：连续5次点击触摸屏右上角，进入密码登陆界面，出厂默认密码为123456，输入密码进入产品系统管理界面，可以进行系统配置，数据导出，修改软件标题，设置时间，查询表格，查看短信记录。

系统配置：可以修改采集，存储时间间隔，报警延时，查看修改通道参数，设置报警方式以及设置接收短信的号码，可以设置通讯方式，以及当前系统版本和系统的升级。

数据导出：选择需要导出的日期时间段，以及通道名称，直接插上U盘即可进行，简单方便。

修改软件标题：可以将仪器名称改为目标设备的名字，方便查找。

时间设置：设置设备运行时间。

表格查询：查询需要的表格数据。

查看短信记录：查看设备所发出的短信记录。

退出设置：退出设置页面，回到软件运行显示页面上。

设备基本信息界面：

连续点击设备左上方，进入密码登陆界面，出厂默认密码为123456，输入密码可以查看设备基本信息；可以查看设备ID，软件版本，网络的基本信息包括：Wi-Fi，RJ45，GPRS；SIM卡信息包括：手机号码，话费信息，流量信息；硬件版本。

分析软件：软件拷至PC后，直接双击打开进入登陆界面，输入用户名密码，进入软件系

统。用户分为管理员和普通用户两个级别，管理员可以配置，查看，更改普通用户的一切参数，普

通用户仅可查看打印本用户名下的数据。

实时数据显示:可以查看不同设备采集数据显示情况，数据异常显示为红色，正常显示为绿

色，分别以表格显示（如图1），曲线显示（如图2），图标显示的形式来展示数据（如图3）

历史数据查询:通过部门，设备名，ID号等关键字均可查看到需要的的数据，并可导出为excel

或pdf格式（如图4）。

  以下是软件相应显示界面：

报警数据显示：图表显示报警页面（如图5），表格显示报警页面（如图6）

生产流程：

          全自动高速贴片机精密生产                                                     工人流水线检测

                        技术再次测试                                         入库等待发货

资质证书：

装箱清单：

  智能温湿度仪MEC188*1

  12V/2A直流电源*1

  传感器*1

  5DB大功率天线*1

  卡子*1

  说明书*1

  合格证*1

  光盘*1

  纸盒*1
